Описание

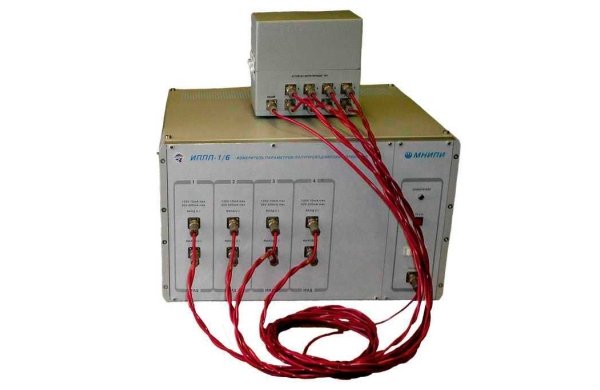

Измеритель параметров полупроводниковых приборов ИППП-1 предназначен для контроля и исследований вольтамперных характеристик (ВАХ) электронных компонентов, путём их визуального наблюдения на экране ПК в виде графиков или таблиц, расчёта на их основе стандартных параметров исследуемого объекта и отображения функциональных зависимостей этих параметров, запоминания и документирования результатов измерений.
Измеритель позволяет осуществлять межоперационный контроль тестовых структур на пластинах в условиях производства и проводить детальное изучение интересующих оператора участков ВАХ (до 1000 измеряемых точек на участок) при анализе брака или разработке новых изделий или технологий.
Измеритель содержит четырё измерительных канала, каждый из которых выполняет функции источника тока или напряжения и измерителя напряжения или тока, соответственно, и управляющего пакета программного обеспечения, функционирующего в среде Windows 98 на базе внешнего персонального компьютера, классом не ниже Pentium 3.
Измеритель обеспечивает измерения статических параметров двух-, трёх- и четырёхполюсников (резисторы, диоды, полевые и биполярные транзисторы в прямом и инверсном включении и т. п.).
Технические характеристики
| Количество каналов | от одного до четырёх |
| Диапазоны формирования/измерения напряжений каждого канала | ±2 В; ±30 В (до ±200мА) и ±120 В (до ±10мА) |
| Погрешность установки/измерения напряжения | 0,5% |
| Диапазоны формирования/измерения тока каждого канала | ±0,00002мА; ±0,0002 мА; ±0,002 мА; ±0,02 мА; ±0,2 мА; ±2 мА; ±20 мА (до ±120 В) и ±200 мА (до ±30В) |
| Погрешность установки/измерения тока | 0,5% |
| Чувствительность измерителей напряжения | 10 мкВ |
| Чувствительность измерителей тока | 0,1 пА |
| Типы развёрток формируемых в каждом из каналов, любая из которых может быть импульсной:
Линейная, логарифмическая, списком, пропорционально синхронная с развёрткой в другом канале, с одним и с двумя наклонами, постоянный уровень |
|
| Ограничение тока через исследуемый объект или напряжения на объекте:
Согласно пороговым значениям, установленным для каждого канала в отдельности |
|
| Задание длительности шага по времени, длительности импульса, длительности паузы, длительности воздействия максимального (stress) и минимального уровней на объект в диапазоне:
(2 - 100000) мс |
|
| Дискретность задания длительности | (0,1 - 100) мс в зависимости от диапазона |
| Синхронизация внешних устройств (источников, измерителей) при исследовании преобразователей электрических величин в неэлектрические и обратно (свето- и фотодиоды, датчики Холла и др.):
Логические ТТЛ - уровни по входному и выходному сигналам. |
|
| Отображение и обработка результатов измерений | |
| Отображение измеренных и расчётных кривых на одном графике с двумя координатными осями (Y1 левая и Y2 правая) с указанием наименований, масштабов, даты и времени измерений:
До 10 кривых, с выбором цвета каждой из них, цвета фона и шрифта, с выбором масштаба ( линейный или логарифмический) по каждой из осей ( Y1, Y2, X) |
|
| Сохранение данных в электронном виде:
Графики в формате BMP, таблицы в текстовом формате с элементами табуляции |
|
| Создание и редактирование собственных баз данных (тестов) по изделиям:
Добавление, удаление, копирование, коррекция |
|
| Общие характеристики | |
| Интерфейс | RS-232, скорость обмена 115 кбайт |
| Питание | 220 В ± 10%, 50 Гц ± 1%, |
| Потребляемая мощность | 120 В · А |
| Габаритные размеры (HxWxD) | 450х266х444 мм |
| Масса | 23 кг |
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
