Назначение измерителя RLC

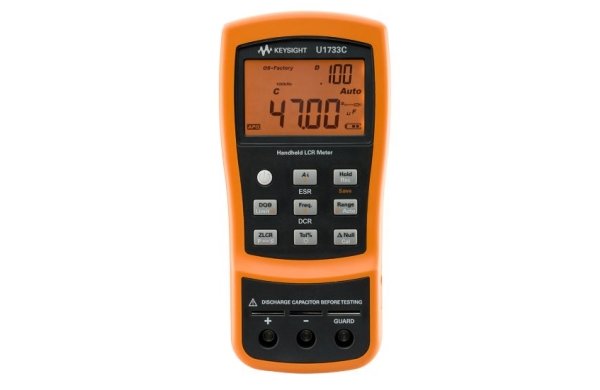

Измеритель U1731C позволяет проводить измерения на частоте до 100 кГц — функция, доступная обычно только в настольных приборах. Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента, а также детальный анализ компонента, включая значения полного сопротивления (Z), эквивалентного последовательного сопротивления (ESR) и сопротивления постоянному току (DCR). Время непрерывной работы от батареи составляет 16 часов, что идеально подходит для проведения тестирования в полевых условиях. Новая линейка ручных измерителей емкости и иммитанса (LCR) Keysight серии U1730 позволяет быстро выполнять базовые измерения сопротивления, индуктивности и емкости и при этом вписывается в любой бюджет.
Особенности измерителя
- Разрешающая способность до 20 000 отсчетов;
- Основная относительная погрешность измерения 0,2%;
- Широкий набор пределов измерения индуктивности, емкости и сопротивления с возможностью выбора 3 измерительных частот (100 Гц, 120 Гц и 1 кГц);
- Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента и вида измерений;
- Детальный анализ компонентов с использованием функций измерения эквивалентного последовательного сопротивления (ESR), полного сопротивления (Z), тангенса угла потерь (D), добротности (Q) и фазового угла (θ);
- Время непрерывной работы от батареи до 16 часов, возможность работы от сети переменного тока;
- Возможность подключения к ПК с помощью кабеля IR-USB для регистрации данных.
| Модель измерителя | U1731C, U1732C, U1733C | U1732C, U1733C | U1733C | ||||
| Диапазон | Разрешение (А) | 100 Гц | 120 Гц | 1 кГц | 10 кГц | 100 кГц | Постоянный ток |
| Пределы основной абсолютной погрешности измерений импеданса (сопротивления) в зависимости от частоты тестового сигнала | |||||||
| 2 Ом | 0,0001 Ом | ±(0,007·Zx + 50·А) | ±(0,007·Zx + 50·А) | ±(0,007·Zx + 50·А) | ±(0,007·Zx + 50·А) | ±(0,01·Zx + 50·А) | ±(0,007·Zx + 50·А) |
| 20 Ом | 0,001 Ом | ±(0,007·Zx + 8·А) | ±(0,007·Zx + 8·А) | ±(0,007·Zx + 8·А) | ±(0,007·Zx + 8·А) | ±(0,007·Zx + 8·А) | ±(0,007·Zx + 8·А) |
| 200 Ом | 0,01 Ом | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,005·Zx + 5·А) | ±(0,002·Zx + 3·А) |
| 2000 Ом | 0,1 Ом | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,005·Zx + 5·А) | ±(0,002·Zx + 3·А) |
| 20 кОм | 0,001 кОм | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,002·Zx + 3·А) | ±(0,005·Zx + 5·А) | ±(0,002·Zx + 3·А) |
| 200 кОм | 0,01 кОм | ±(0,005·Zx + 5·А) | ±(0,005·Zx + 5·А) | ±(0,005·Zx + 5·А) | ±(0,005·Zx + 5·А) | ±(0,007·Zx + 8·А) | ±(0,005·Zx + 5·А) |
| 2000 кОм | 0,1 кОм | ±(0,005·Zx + 5·А) | ±(0,005·Zx + 5·А) | ±(0,005·Zx + 5·А) | ±(0,007·Zx + 5·А) | - | ±(0,005·Zx + 5·А) |
| 20 МОм | 0,001 МОм | ±(0,02·Zx + 8·А) | ±(0,02·Zx + 8·А) | ±(0,02·Zx + 8·А) | ±(0,05·Zx + 8·А) | - | ±(0,02·Zx + 8·А) |
| 200 МОм | 0,01 МОм | ±(0,06·Zx + 80·А) | ±(0,06·Zx + 80·А) | ±(0,06·Zx + 80·А) | - | - | ±(0,06·Zx + 80·А) |
| Zx - измеренное значение импеданса (сопротивления), Ом | |||||||
| Модель измерителя | U1731C, U1732C, U1733C | U1732C, U1733C | U1733C | ||||
| Диапазон | Разрешение (А) | 100 Гц | 120 Гц | 1 кГц | 10 кГц | 100 кГц | Постоянный ток |
| Пределы основной абсолютной погрешности измерений электрической емкости в зависимости от частоты тестового сигнала | |||||||
| 20 мФ | 0,001 мФ | ±(0,005· Сx + 8·А) | ±(0,005· Сx + 8·А) | - | - | - | - |
| 2000 мкФ | 0,1 мкФ | ±(0,005· Сx + 5·А) | ±(0,005· Сx + 5·А) | ±(0,005· Сx + 8·А) | - | - | - |
| 200 мкФ | 0,01 мкФ | ±(0,003· Сx + 3·А) | ±(0,003· Сx + 3·А) | ±(0,005· Сx + 5·А) | ±(0,005· Сx + 8·А) | - | - |
| 20 мкФ | 0,001 мкФ | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,005· Сx + 5·А) | ±(0,05· Сx + 10·А) | - |
| 2000 нФ | 0,1 нФ | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,007· Сx + 10·А) | - |
| 200 нФ | 0,01 нФ | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,002· Сx + 3·А) | ±(0,005· Сx + 3·А) | ±(0,007· Сx + 10·А) | - |
| 20 нФ | 0,001 нФ | ±(0,005· Сx + 5·А) | ±(0,005· Сx + 5·А) | ±(0,002· Сx + 3·А) | ±(0,005· Сx + 3·А) | ±(0,007· Сx + 10·А) | - |
| 2000 пФ | 0,1 пФ | ±(0,005· Сx + 10·А) | ±(0,005· Сx + 10·А) | ±(0,005· Сx + 5·А) | ±(0,005· Сx + 3·А) | ±(0,02· Сx + 10·А) | - |
| 200 пФ | 0,01 пФ | - | - | ±(0,005· Сx + 10·А) | ±(0,008· Сx + 10·А) | ±(0,02· Сx + 10·А) | - |
| 20 пФ | 0,001 пФ | - | - | - | ±(0,01· Сx + 20·А) | ±(0,025· Сx + 10·А) | - |
| Сx - измеренное значение электрической емкости, Ф | |||||||
| Модель измерителя | U1731C, U1732C, U1733C | U1732C, U1733C | U1733C | ||||
| Диапазон | Разрешение (А) | 100 Гц | 120 Гц | 1 кГц | 10 кГц | 100 кГц | Постоянный ток |
| Пределы основной абсолютной погрешности измерений индуктивность в зависимости от частоты тестового сигнала | |||||||
| 20 мкГн | 0,001 мкГн | - | - | - | ±(0,01·Lx + 5·А) | ±(0,025·Lx + 20·А) | - |
| 200 мкГн | 0,01 мкГн | - | - | ±(0,01·Lx + 5·А) | ±(0,007·Lx + 3·А) | ±(0,025·Lx + 20·А) | - |
| 2000 мкГн | 0,1 мкГн | ±(0,007·Lx + 10·А) | ±(0,007·Lx + 10·А) | ±(0,005·Lx + 3·А) | ±(0,005·Lx + 3·А) | ±(0,008·Lx + 20·А) | - |
| 20 мГн | 0,001 мГн | ±(0,005·Lx + 3·А) | ±(0,005·Lx + 3·А) | ±(0,002·Lx + 3·А) | ±(0,003·Lx + 3·А) | ±(0,008·Lx + 10·А) | - |
| 200 мГн | 0,01 мГн | ±(0,005·Lx + 3·А) | ±(0,005·Lx + 3·А) | ±(0,002·Lx + 3·А) | ±(0,002·Lx + 3·А) | ±(0,01·Lx + 10·А) | - |
| 2000 мГн | 0,1 мГн | ±(0,002·Lx + 3·А) | ±(0,002·Lx + 3·А) | ±(0,002·Lx + 3·А) | ±(0,005·Lx + 5·А) | ±(0,01·Lx + 10·А) | - |
| 20 Гн | 0,001 Гн | ±(0,002·Lx + 3·А) | ±(0,002·Lx + 3·А) | ±(0,005·Lx + 5·А) | ±(0,01·Lx + 5·А) | ±(0,02·Lx + 10·А) | - |
| 200 Гн | 0,01 Гн | ±(0,007·Lx + 5·А) | ±(0,007·Lx + 5·А) | ±(0,01·Lx + 5·А) | ±(0,02·Lx + 8·А) | - | - |
| 2000 Гн | 0,1 Гн | ±(0,01·Lx + 5·А) | ±(0,01·Lx + 5·А) | ±(0,02·Lx + 8·А) | - | - | - |
| Lx - измеренное значение индуктивности, Гн | |||||||
| Характеристики тестового сигнала | |||||||
| Модель | Напряжение (В) | Частота (Гц) | |||||
| U1731C, U1732C, U1733C | 0,74±0,05 | 100 ± 0,01 | |||||
| 0,74±0,05 | 120,481 ± 0,012 | ||||||
| 0,74±0,05 | 1000 ± 0,1 | ||||||
| U1732C, U1733C | 0,70±0,05 | 10000 ± 1 | |||||
| U1733C | 0,70±0,05 | 100000 ± 10 | |||||
| 1,235±0,05 | Постоянный ток | ||||||
| Общие характеристики | |||||||
| Параметр | Значение | ||||||
| Нормальные условия эксплуатации | Температура окружающего воздуха от +18 до +28 °C | ||||||
| Рабочие условия эксплуатации | Температура окружающего воздуха от -10 до +55 °C относительная влажность до 80 % при температуре 30 °C |
||||||
| Дополнительная погрешность измерений при температуре окружающего воздуха отличной от нормальной, на каждый 1 °C | 0,1·δ, где δ - основная погрешность измерения |
||||||
| Напряжение питания, В | 9 (батарея, 1 шт.) | ||||||
| Габаритные размеры (длина х ширина х высота), мм, не более | 184 х 87 х 41 | ||||||
| Масса с батареями, кг, не более | 0,337 | ||||||
Комплект поставки
| № | Наименование | Количество |
| 1 | Измеритель RLC U1731C | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Методика поверки | 1 |
