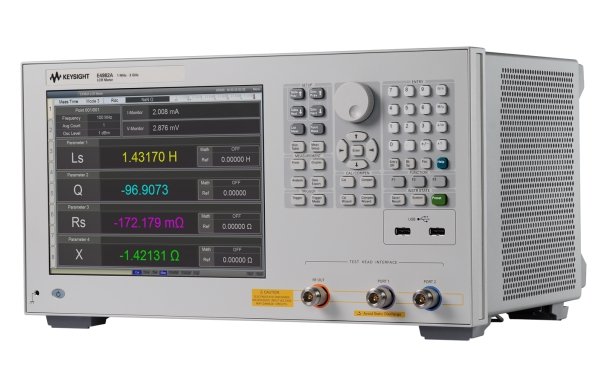

E4982A Измеритель LCR, от 1 МГц до 3 ГГц
Ключевые возможности и технические характеристики
Частота
- Диапазон частот испытательного сигнала: от 1 МГц до 3 ГГц с шагом 100 кГц
Скорость измерений
- Высокая скорость измерений: 0,9 мс на одно измерение в режиме 1, 2,1 мс в режиме 2, 3,7 мс в режиме 3
Основная погрешность измерения и диапазон импеданса
- Основная погрешность измерений: ±0,8% с высокой воспроизводимостью результатов
- Широкий диапазон измерения импеданса: от 140 мОм до 4,8 кОм
Другие возможности
- Совместимость с командами SCPI и интерфейсом сортировщика ВЧ измерителя импеданса 4287A
- Небольшие измерительные головки (такого же размера, как и у измерителя импеданса 4287A)
- Измерения по списку
- Разнообразные возможности подключения к компьютеру: интерфейсы GPIB, LAN и USB
Описание
Измеритель LCR Keysight E4982A предназначен для производственных испытаний пассивных компонентов (например, катушек индуктивности поверхностного монтажа или фильтров электромагнитных помех), при которых требуются измерения импеданса на высоких частотах (от 1 МГц до 3 ГГц). Благодаря наличию функции измерения по списку измеритель E4982A может использоваться также для решения широкого круга задач в процессе исследований и разработки электронных устройств и обеспечения качества готовых изделий.
