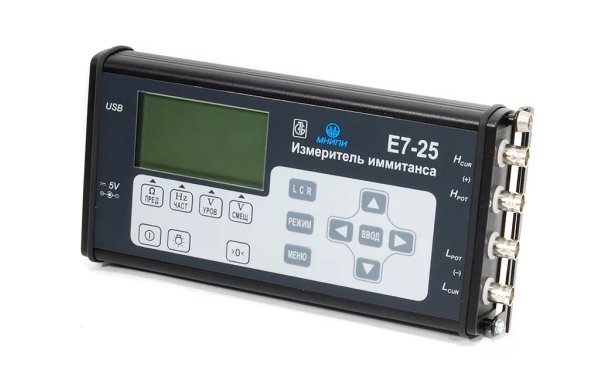

Портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), Модуль комплексного сопротивления (Z), реактивное сопротивление(Хs), угол фазового сдвига (φ), ток утечки (I), температуры Т, относительной влажности RH
Объекты измерения: изолированные и заземленные, конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Прибор может измерять физические величины – температуру Т и относительную влажность RH.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств, нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.
|
|
Диапазоны измеряемых величин
|
|
Емкость Cs, Cp
|
(10-12 – 104)Гн
|
|
Индуктивность Ls, Lp
|
(10-15 – 1) Ф
|
|
Сопротивление Rs, Rp, [Z], Xs
|
(10-5 – 109)Ом
|
|
Проводимость Gp
|
(10-11 – 10)CM
|
|
Добротность, фактор потерь D, Q
|
10-4 – 104
|
|
Угол фазового сдвига φ
|
-1800 -- +1800
|
|
Ток утечки I
|
(10-9 – 10-2) А
|
|
Относительной влажностиRH
|
(0 – 100) %
|
|
Температура
|
(-70 -- +100)0С
|
|
