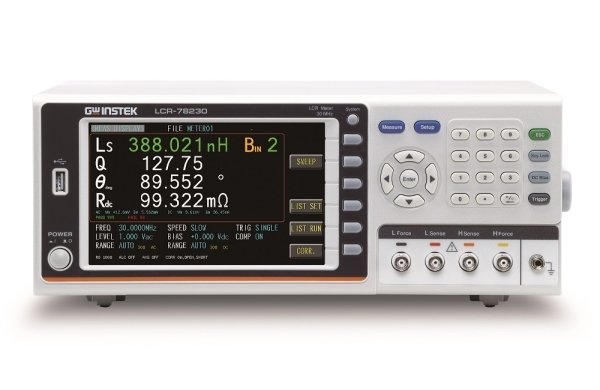

Измеритель иммитанса GW Instek LCR-78201

Артикул: 1-381166

Прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом.

Особенности

Прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом.

Технические характеристики

Измеряемые параметры импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
Погрешность 0,08%
Электрическое сопротивление (от) 10 мОм
Электрическое сопротивление (до) 100 МОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 50 фФ
Электрическая емкость (до)
Разрешение (C) 0,01 пФ
Индуктивность (от) 10 нГн
Индуктивность (до) 100 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 10 Гц - 1 МГц
Диапазон частот Не фиксированный
Интерфейс GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала АС напряжение от 10 мВ…2 В (≤1 МГц)/ ток от 100 мкА…20 мА (Rвых=100 Ом), 400 мкА…40 мА (Rвых=25 Ом). Уровень тест сигнала(DС) - напряжение – 1Впост./ ток 40 мА макс (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА
