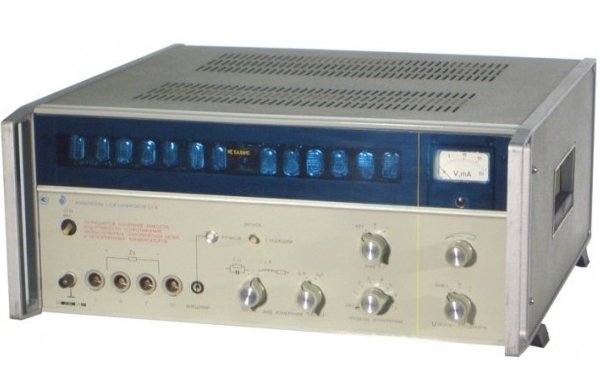

Измеритель иммитанса Е7-8
Е7-8 обеспечивает измерение параметров конденсаторов, катушек индуктивностей. резисторов, различных элементов радио технических цепей с цифровым отсчетом измеряемых величин и выводом информации о результатах измерения в коде 8-4-2-1. Прибор может использоваться для определения коэффициента деления трансформаторов, проверки качества экранирования, измерения емкости диодов и переходного сопротивления переключателей.
Функциональные возможности прибора могут быть разширены (измерения температуры, давления, влажности и т.д.) за счет использования датчиков, преобразующих измеряемую физическую величину в емкость, индуктивность, сопротивление или тангенс угла диэлектрических потерь
Принцип измерения основан на мостовом методе с фазочувствительными детекторами уравновешивания.
Отсчет измеряемой величины четырехзначный.
Основные данные Е7-8
• Диапазон измерения:
емкости (С) ±0,01 пФ - 100 МКФ
индуктивности (L) ±0,1 мкГ - 1000 Г
сопротивления (R) 0,001 Ом - 10 МОм
проводимости (G) 0,1 нСм - 1 См
тангенса угла потерь (tgδ) 1·10-4 - 1
• Пределы допускаемой основной погрешности измерения
емкости ±[0,001 (1+0,5tgδ)Сх+0.01 пФ+1 ед. сч] (10 мкФ), ±[0.001 (l.5+tgδ)Сх+ 1 ед. сч.] (более 10 мкФ
индуктивности ±[0,001 (l±tgφ )Lх + 0,1 мкГ+1ед сч.)
сопротивления ±[0,001 (l+tgφ) Rx + l ед. сч.]
проводимости ±[0.001 (1 + tgφ )Gх+1 ед сч.
тангенса угла потерь ±(0.005 tgδ + 10-4) при ±C 10 пФ - 10 мкФ. ±(0,005tg δ ±1*10-3) при ±С более 10 мкФ, ±L более 100 мкГ
• Частота измерения 1000 Гц
• Напряжение на измеряемом объекте 1,3
