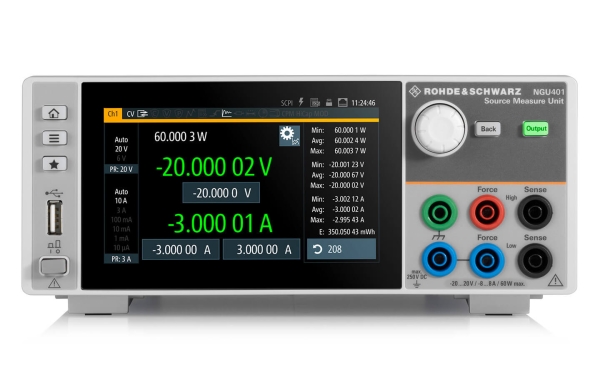

Четырёхквадрантный источник питания Rohde & Schwarz NGU401 может работать в режимах управляемого стабилизированного источника постоянного тока-напряжения мощностью 60 Вт и регулируемой нагрузки с функцией быстрого восстановления.
В отличие от двухквадрантной модификации, эта модель способна выдавать и потреблять ток и/или напряжение разной полярности – не только положительной, но и отрицательной. Такой формат работы позволяет выполнять тестирование как пассивных, так и активных электротехнических и электронных устройств, а также упрощает снятие вольт-амперных характеристик при исследовании свойств различных двухполюсников: полупроводниковых элементов и компонентов, светодиодных изделий и т.п.
Высокая функциональность
4-квадрантный блок питания R&S NGU401 может использоваться в качестве испытательной системы, заменяя собой целый комплекс оборудования, состоящий из программируемого источника постоянного тока-напряжения, прецизионной нагрузки и быстродействующих измерителей с режимом регистратора. При этом источник питания не нуждается в специальной синхронизации во время тестирования и занимает меньше пространства на рабочем месте.
Особенности
- Режим внешней модуляции - служит для эмуляции нестабильных условий, сбои и т.п.
- 4-проводное подключение с дополнительным заземляющим входом и использование схемы измерения с обратной связью исключает влияние на точность результатов сопротивления соединительных проводов, позволяя контролировать силу тока наноамперного порядка и напряжение с разрешением 1 мкВ.
- Функция FastLog служит для высокоскоростной регистрации результатов измерения силы тока и напряжения, в том числе кратковременных выбросов и провалов продолжительностью от 2 мкс, с сохранением данных на внешнем носителе, подключенном к USB-порту, или их передачей на ПК через сетевой интерфейс.
- Управляемый импеданс и стабилизация с режимами приоритета тока, напряжения и высокой емкости, обеспечивают гибкую подстройку под особенности объекта контроля и используемой схемы измерения.
- Дополнительные опции позволяют дооснастить БП функциями прецизионного цифрового вольтметра для подключения к любой точке схемы, интерфейсами I/O и GPIB, и режимом имитации аккумулятора.
Технические характеристики
| Электрические характеристики | ||
|---|---|---|
| Количество квадрантов | R&S®NGU201 | 2 |
| R&S®NGU401 | 4 | |
| Количество выходных каналов | R&S®NGU201 | 1 |
| R&S®NGU401 | 1 | |
| Суммарная выходная мощность | макс. 60 Вт | |
| Выходное напряжение | R&S®NGU201 | от 0 до 20 В |
| R&S®NGU401 | от –20 В до +20 В | |
| Максимальный выходной ток на канал | Выходное напряжение | ≤ 6 В 8 А |
| Выходное напряжение > 6 В | от –20 В до +20 В | |
| Регулируемый выходной импеданс | R&S®NGU201 | от –50 мОм до 100 Ом |
| С шагом | R&S®NGU201 | 1 мОм |
| Время восстановления | R&S®NGU201: ≤ 2 Ом, резистивная нагрузка | < 200 мкс |
| R&S®NGU201: > 2 Ом, резистивная нагрузка | < 10 мс | |
| Регулируемый выходной импеданс | R&S®NGU401 | недоступно |
| Пульсации напряжения и шум | от 20 Гц до 20 МГц | < 500 мкВ (СКЗ) < 2 мВ (размах) (изм.) |
| Пульсации тока и шум | от 20 Гц до 20 МГц | < 1 мА (СКЗ) (изм.) |
| Диапазон потребляемых напряжений/th> | R&S®NGU201 | от 0 до 20 В |
| R&S®NGU401 | от –20 В до +20 В | |
| Максимальная потребляемая мощность | 60 Вт | |
| Максимальный потребляемый ток | напряжение: ≤ 6 В | 8 А |
| напряжение: > 6 В | 3 А | |
| Режимы потребления | R&S®NGU201 | стабилизация напряжения, стабилизация тока, стабилизация сопротивления |
| R&S®NGU401 | стабилизация напряжения, стабилизация тока | |
| Диапазон стабилизации сопротивления | R&S®NGU201 | от 0 Ом до 10 кОм (с шагом 0,1 Ом) |
| Регулировка нагрузки в режиме приоритета напряжения (изменение нагрузки: от 10% до 90%) | ||
| Напряжение | ± (% от выходного значения + смещение) | < 0,01% + 0,5 мВ |
| Время восстановления нагрузки по напряжению в стандартном режиме | регулировка в пределах ±20 мВ от установленного напряжения | < 30 мкс (изм.) |
| Время восстановления нагрузки по напряжению в режиме высокой емкости | регулировка в пределах ±20 мВ от установленного напряжения | от 10 мкФ до 50 мкФ (низкие значения): < 30 мкс (изм.) от 50 мкФ до 470 мкФ (высокие значения): < 100 мкс (изм.) |
| Регулировка нагрузки в режиме приоритета тока (изменение нагрузки: от 10% до 90%) | ||
| Ток | ± (% от выходного значения + смещение) | < 0,01% + 0,1 мА |
| Время восстановления нагрузки по току | регулировка в пределах ±20 мА от установленного тока | < 50 мкс (изм.) |
| Время нарастания | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 100 мкс без нагрузки: < 100 мкс |
| Время спада | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 100 мкс без нагрузки: < 100 мкс |
| Минимальная длительность импульса | 100 мкс | |
| Разрешающая способность при программировании | ||
| Напряжение | диапазон 20 В: 200 мкВ диапазон 6 В: 50 мкВ |
|
| Ток | диапазон 8 А: 50 мкА диапазон 3 А: 25 мкА диапазон 100 мА: 1 мкА диапазон 10 мА: 100 нА |
|
| Погрешность установки при программировании | ||
| Напряжение | ± (% от установленного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 1 мВ |
| Ток | ± (% от установленного значения + смещение) | диапазон 8 А: < 0,05% + 2 мА диапазон 3 А: < 0,025% + 500 мкА диапазон 100 мА: < 0,025% + 25 мкА диапазон 10 мА: < 0,025% + 10 мкА |
| Выходные измерения | ||
| Измерительные функции | напряжение, ток, мощность, энергия | |
| Разрешение при снятии показаний | ||
| Напряжение | диапазон 20 В: 10 мкВ диапазон 6 В: 1 мкВ |
|
| Ток | диапазон 10 А: 10 мкА диапазон 3 А: 1 мкА диапазон 100 мА: 100 нА диапазон 10 мА: 10 нА диапазон 1 мА: 1 нА диапазон 10 мкА: 100 пА |
|
| Погрешность считывания | ||
| Напряжение | ± (% от выходного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 500 мкВ |
| Ток | ± (% от выходного значения + смещение) | диапазон 10 А: < 0,025 % + 500 мкА диапазон 3 А: < 0,025 % + 250 мкА диапазон 100 мА: < 0,025 % + 15 мкА диапазон 10 мА: < 0,025 % + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА |
| Температурный коэффициент (на °C) (от +5 °C до +20 °C и от +30 °C до +40 °C) | ||
| Напряжение | 0,15 × заданное значение/°C | |
| Ток | 0,15 × заданное значение/°C | |
| Четырехпроводное подключение | ||
| Максимальная компенсация | диапазон 20 В | 2 В (изм.) |
| Предельно допустимые параметры | ||
| Максимальное напряжение относительно земли | 250 В постоянного тока | |
| Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | |
| R&S®NGU201 | 22 В | |
| R&S®NGU401 | ± 22 В | |
| Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | |
| R&S®NGU201 | 0,5 В | |
| Максимальный обратный ток | макс. в течение 5 минут | |
| R&S®NGU201 | 3 А | |
| Дистанционное управление | ||
| Время обработки команды | < 6 мс (ном.) | |
| Функции защиты | ||
| Защита от перенапряжения | настраиваемая | |
| Защита от превышения мощности | настраиваемая | |
| Защита от превышения тока (электронный предохранитель) | настраиваемая | |
| Разрешающая способность при программировании | 0,1 мА | |
| Время срабатывания | (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A < 1,5 мс (изм.) | |
| Задержка срабатывания при включении выхода | от 0 мс до 10 с (с шагом 1 мс) | |
| Задержка срабатывания | от 0 мс до 10 с (с шагом 1 мс) | |
| Защита от перегрева | да | |
| Специальные функции | ||
| Выходная линейно-нарастающая функция EasyRamp | ||
| Время действия функции EasyRamp | от 10 мс до 10 с (с шагом 10 мс) | |
| Задержка вывода | ||
| Задержка на канал | от 1 мс до 10 с (с шагом 1 мс) | |
| Функция произвольных сигналов QuickArb | ||
| Параметры | напряжение, ток, время | |
| Максимальное количество точек | 2048 | |
| Время пребывания | от 100 мкс до 10 ч (с шагом 100 мкс) | |
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65535 | |
| Запуск | вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса | |
| Статистика (время выборки) | напряжение | минимум, максимум, среднее (2 мкс) |
| ток | минимум, максимум, среднее (2 мкс) | |
| мощности | минимум, максимум, среднее (2 мкс) | |
| энергия | (2 мкс) | |
| Цифровые интерфейсы запуска и управления | ||
| Максимальное напряжение | (IN/OUT) 24 В | |
| Нагрузочные повышающие резисторы (IN/OUT) | подключение к 3,3 В | 20 кОм |
| Уровень на входе | низкий | < 0,8 В (ном.) |
| высокий | > 2,4 В (ном.) | |
| Максимальный потребляемый ток (OUT) | 500 мА | |
| Вход модуляции | R&S®NGU401 | да |
| Максимальное напряжение относительно земли/канала | 250 В постоянного тока | |
| Полоса модуляции | R&S®NGU401 | от 0 до 1 кГц |
| Уровень на входе | R&S®NGU401 | от –24 В до +24 В |
| Погрешность (отображаемое значение модуляции) | R&S®NGU401 | < 0,02% + 2 мВ |
| Стандартный режим регистрации данных | ||
| Максимальная скорость сбора | каждый зарегистрированный отсчет является средним из 50 000 измеренных значений | 10 отсчетов/с |
| Объем памяти | внутренняя память 800 Мбайт или объем внешней памяти | |
| Разрешение по напряжению | см. Разрешение при снятии показаний | |
| Погрешность напряжения | см. Погрешность считывания | |
| Разрешение по току | см. Разрешение при снятии показаний | |
| Погрешность тока | см. Погрешность считывания | |
| Быстрый режим регистрации данных FastLog (быстрая регистрация) | ||
| Максимальная скорость сбора | напряжения, тока | 500 тыс. отсчетов/с (2 мкс) |
| Объем памяти | объем внешней памяти | |
| Разрешение по напряжению | диапазон 20 В: 20 мкВ диапазон 6 В: 5 мкВ |
|
| Погрешность напряжения | ± (% от выходного значения + смещение) | диапазон 20 В: < 0,02% + 2 мВ диапазон 6 В: < 0,02% + 500 мкВ |
| Разрешение по току | диапазон 10 А: 20 мкА диапазон 3 А: 2 мкА диапазон 100 мА: 200 нА диапазон 10 мА: 20 нА диапазон 1 мА: 2 нА диапазон 10 мкА: 200 пА |
|
| Погрешность тока | ± (% от выходного значения + смещение) | диапазон 10 А: < 0,025% + 500 мкА диапазон 3 А: < 0,025% + 250 мкА диапазон 100 мА: < 0,025% + 15 мкА диапазон 10 мА: < 0,025% + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА |
| Вход цифрового вольтметра R&S®NGU201 опция, R&S®NGU-K104 | ||
| Напряжение ЦВМ | от –24 В до +24 В | |
| Погрешность ЦВМ | ± (% от выходного значения + смещение) | < 0,02% + 2 мВ |
| Максимальное напряжение относительно земли/канала | 250 В постоянного тока | |
| Дисплей и интерфейсы | ||
| Дисплей/th> | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный | |
| Разъемы на передней панели | 4-мм безопасные гнезда | |
| Разъемы на задней панели | 8-контактный блок разъемов | |
| Интерфейсы дистанционного управления | стандартно | USB-TMC, USB-CDC (виртуальный порт COM) |
| LAN | ||
| R&S®NGU-B105 | IEEE-488 (GPIB) | |
| Условия окружающей среды | ||
| Температура | диапазон рабочих температур | от +5 °C до +40 °C |
| диапазон температур хранения | от –20 °C до +70 °C | |
| Относительная влажность | без конденсации | от 5% до 95% |
| Номинальная мощность | ||
| Номинальное напряжение сети питания | 100 В / 115 В / 230 В (± 10%) | |
| Частота сети питания | от 50 Гц до 60 Гц | |
| Максимальная потребляемая мощность | 400 Вт | |
| Сетевые предохранители | 2 × T4.0H/250 В | |
| Соответствие продукта | ||
| Электромагнитная совместимость | ЕС: в соответствии с Директивой по электромагнитной совместимости 2014/30/EU | применяемые стандарты: EN 61326-1 EN55011(класс A) |
| Корея | Маркировка KC | |
| Электробезопасность | ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU | применяемый гармонизированный стандарт: EN61010-1 |
| США, Канада | CSA-C22.2 No. 61010-1 | |
| RoHS | в соответствии с Директивой ЕС 2011/65/EU | EN50581 |
| Механическое сопротивление | ||
| Вибрация синусоидальная | от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, пост. ускорение 0,5 g,согласно EN60068-2-6 |
|
| широкополосный шум | от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64 | |
| Ударное воздействие | ударный спектр 40 g, в соответствии с MIL-STD-810E, метод 516.4, процедура I | |
| Механические характеристики | ||
| Габариты | Ш × В × Г | 222 x 97 x 436 мм |
| Масса | 7,1 кг | |
| Монтаж в стойку | опция R&S®HZN96 | |
| Рекомендуемый межкалибровочный интервал | ||
| эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды | 1 год | |
Комплект поставки
- Четырёхквадратный источник питания Rohde Schwarz NGU401
- Набор кабелей питания
- Руководство
