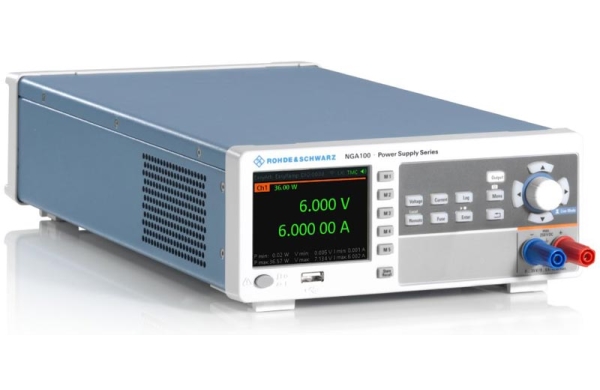

Основные особенности
Линейная конструкция
Сложные электронные схемы очень чувствительны к помехам на линиях электропитания. Линейная конструкция выходных каскадов позволяет источникам питания R&S ® NGA100 работать с минимальным уровнем остаточных пульсаций и шума. Обеспечение сверхстабильных значений выходного напряжения и тока имеет решающее значение при разработке чувствительных компонентов.
Высокая точность показаний
Источники питания серии R&S ® NGA100 обладают выдающейся точностью программирования и считывания показаний, что позволяет точно измерять и воспроизводить фактическое энергопотребление устройства даже при низких уровнях напряжения и тока. Встроенные измерительные функции снижают необходимость во внешнем мультиметре и упрощают конфигурацию измерительной установки.

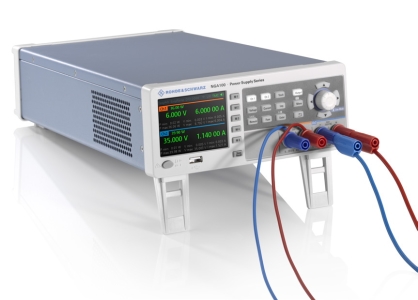

Независимые каналы (R&S ® NGA102 и R&S ® NGA142)
Два канала источника имеют полностью отдельные схемные решения и не подключены к общей земле, что упрощает объединение каналов для биполярных схем, которым может потребоваться напряжение +12 В/–12 В. Оба канала имеют одинаковые электрические параметры по напряжению, току и мощности. Оба канала функционируют как отдельные источники питания и могут работать по отдельности или одновременно.
Функция FlexPower
Источники серии R&S ® NGA100 в различных рабочих точках работают с максимальной мощностью и решают гораздо больше задач, чем однодиапазонные источники питания. Все возможные комбинации напряжения и тока показаны на соответствующих кривых FlexPower.

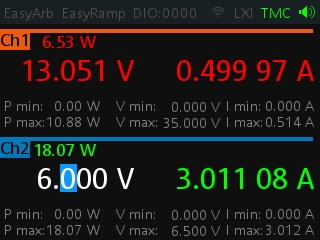

Цветовое кодирование
Облегчает управление и обеспечивает быструю навигацию по меню с доступом ко всем функциям и настройкам. На главный экран выводится основная информация обо всех канала, статусы каналов, статистика, индикаторы состояния.
Защитные полюсные зажимы
Для выходных разъемов источника питания R&S ® NGA100 могут использоваться как безопасные 4-мм штекеры, так и кабели со снятой изоляцией, без необходимости использования адаптера.
Функция линейного нарастания (EasyRamp)
Для управления пусковыми токами в некоторых испытательных установках вместо быстрого скачка требуется непрерывно нарастающее напряжение питания. Функция EasyRamp непрерывно увеличивает выходное напряжение во временном интервале от 10 мс до 10 с
Встроенная функция статистики
Встроенная статистика показывает минимальное и максимальное значения мощности, напряжения и тока

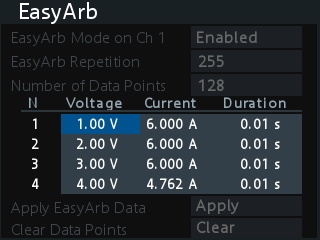

Функция EasyArb
Напряжение и ток должны изменяться в течение тестовой последовательности, чтобы имитировать различные состояния устройства. Последовательности сигналов произвольной формы могут быть запрограммированы вручную — либо через пользовательский интерфейс, либо через внешние интерфейсы.
Регистрация данных
Регистрация данных является ключом к долговременному мониторингу, проверке измерительных установок и повторению условий испытаний при анализе параметров электропитания или оптимизации энергопотребления.
Четырехпроводное подключение

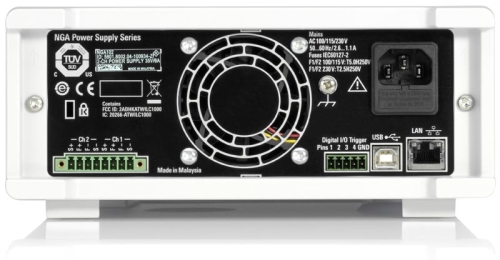

Четырехпроводное подключение компенсирует падение напряжения на проводах питания, особенно при работе с большими токами. Источники питания R&S ® NGA100 обеспечивают четырехпроводное подключение для каждого выхода на задней панели.
Диапазон измерения малых токов
Устройства IoT могут иметь несколько спящих режимов с очень низким потреблением тока. Для точного определения этих рабочих состояний в источниках питания R&S ® NGA100 предусмотрен диапазон измерения малых токов. Токи ниже 200 мА измеряются с разрешением 1 мкА и погрешностью ± (0,15% + 25 мкА).
Функции защиты
На каждом канале доступны настройки:
- максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP);
- максимально допустимое напряжение (защита от перенапряжения, OVP);
- максимально допустимая мощность (защита от превышения мощности, OPP)
- Цифровое дистанционное управление
- Интерфейсы USB и LAN (Ethernet) являются стандартными, в то время как интерфейсы беспроводной локальной сети WLAN является опциональными
Цифровые входы/выходы запуска (опция R&S ® NGA-K103)
Цифровые входы запуска могут использоваться для автоматического управления основными функциями прибора. События внутри прибора могут также управлять удаленным интерфейсом с помощью выходных сигналов запуска. Дополнительный 4-битный цифровой интерфейс ввода/вывода позволяет легко настроить систему запуска. Для активации этой функции требуется опция R&S ® NGA-K103.
Технические характеристики
| Параметры | NGA101 | NGA102 | NGA141 | NGA142 |
| Количество выходов | 1 | 2 | 1 | 2 |
| Максимальная выходная мощность | 40 Вт | 80 Вт | 40 Вт | 80 Вт |
| Выходные параметры | 0...35 В/0...6 А | 2 х 0...35 В/0...6 А | 0...100 В/0...2 А | 2 × 0...100 В/0...2 А |
| Последовательный режим | - | 70 В/6 А | - | 200 В /2 А |
| Параллельный режим | - | 35 В /12 А | - | 100 В /4 А |
| Параметр | Значение | |
|---|---|---|
Электрические характеристики |
||
| Количество выходных каналов | 1 | |
| Суммарная выходная мощность | 40 Вт | |
| Максимальная выходная мощность | 40 Вт | |
| Выходное напряжение | от 0 В до 100 В | |
| Максимальный выходной ток | 2 А | |
| Пульсации напряжения и шум от 20 Гц до 20 МГц тип. | < 1,5 мВ (СКЗ), < 20 мВ (размах) (изм.) | |
| Пульсации тока и шум от 20 Гц до 20 МГц | <0,5 мА (СКЗ) (изм.) | |
| Стабилизация нагрузки (изменение нагрузки от 10 % до 90%) ± (% от вых. значения + смещение) |
Напряжение | < 0,01 % + 10 мВ |
| Ток | < 0,01 % + 5 мА | |
| Время восстановления нагрузки (изменение нагрузки от 10% до 90% в пределах 0,2% от номинального напряжения) |
< 50 мкс (изм.) | |
| Время нарастания: (от 10% до 90% от номинального выходного напряжения, резистивная нагрузка) |
< 100 мс (изм.) | |
| Время спада: (от 90% до 10% от номинального выходного напряжения, резистивная нагрузка) |
полная нагрузка: < 10 мкс, без нагрузки: < 50 мкс |
|
| Разрешающая способность при программировании | Напряжение | 1 мВ |
| Ток | 1 мА | |
| Погрешность программирования ± (% от вых. значения + смещение) |
Напряжение | < 0,05% + 20 мВ |
| Ток | < 0,05% + 500 мкА | |
Выходные измерения |
||
| Измерительные функции | напряжение, ток, мощность | |
| Разрешение при снятии показаний | Напряжение | 1 мВ |
| Ток | 100 мкА | |
| Диапазон измерения малых токов | 1 мкА | |
| Погрешность считывания ± (% от вых. значения + смещение |
Напряжение | < 0,02% + 10 мВ |
| Ток | < 0,03% + 500 мкА | |
| Диапазон измерения малых токов | < 0,15% + 25 мкА | |
| Температурный коэффициент от +5 °C до +20 °C и от +30 °C до +40 °C |
Напряжение | < 0,0075% + 0,75 мВ |
| Ток | < 0,015% + 3 мА | |
| Диапазон измерения малых токов | < 0,023% + 5 мкА | |
| Максимальная компенсация при четырехпроводном подключении | 1,0 В (изм.) | |
Предельно допустимые параметры |
||
| Максимальное напряжение относительно земли | 250 В постоянного тока | |
| Максимальное противодействующее напряжение напряжение | 102 В | |
| Максимальное обратное напряжение | 0,4 В | |
| Максимальный обратный ток (макс. в течение 5 мин) | 6 А | |
Дистанционное управление |
||
| Время обработки команды | < 100 мс | |
| Положительное изменение напряжения | без нагрузки | 10 мс + время обработки команды |
| полная нагрузка (резистивная) | 10 мс + время обработки команды | |
| Отрицательное изменение напряжения | без нагрузки | 500 мс + время обработки команды |
| полная нагрузка (резистивная) | 10 мс + время обработки команды | |
Функции защиты |
||
| Защита от перенапряжения | регулируется | |
| разрешающая способность при программировании | 10 мВ | |
| Защита от превышения мощности | регулируется | |
| Защита от превышения тока (электронный предохранитель) | регулируется | |
| разрешающая способность при программировании | 1 мА | |
| время срабатывания | < 1 мс | |
| Защита от перегрева | да | |
Специальные функции |
||
| Выходная линейно-нарастающая функция | EasyRamp | |
| Время действия функции EasyRamp | от 10 мс до 10 с (с шагом 10 мс) | |
| Функция произвольных сигналов | EasyArb | |
| Параметры | напряжение, ток, время | |
| Максимальное количество точек | 128 | |
| Время пребывания | от 10 мс до 600 с (с шагом 10 мс) | |
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 255 | |
| Запуск | вручную, посредством дистанционного управления или через дополнительный вход запуска |
|
| Интерфейс запуска и управления | опция R&S® NGA-K103 | цифровой вход / выход |
| Время срабатывания запуска | < 100 мс | |
| Максимальное напряжение (IN/OUT) | 5 В | |
| Уровень на входе | ТТЛ | |
| Максимальный потребляемый ток (OUT) | 5 мА | |
Регистрация данных |
||
| Максимальная скорость сбора | 10 отсчетов/с | |
| Объем памяти | внешний USB-накопитель | |
Общие данные |
||
| Дисплей | 3,5" QVGA | |
| Разъемы на передней панели | 4-миллиметровые защитные полюсные зажимы | |
| Разъемы на задней панели | 8-контактная соединительная колодка (выходы, 4-проводное подключение) | |
| Интерфейсы дистанционного управления | штатно | USB-TMC, USB-CDC (виртуальный COM), LAN |
| опция R&S®NGA-K102 | WLAN | |
| Диапазон рабочих температур | от +5 °C до +40 °C | |
| Номинальное напряжение сети питания | 100 В/115 В/230 В (±10%) , от 50 Гц до 60 Гц | |
| Максимальная потребляемая мощность | 230 Вт | |
Механические характеристики |
||
| Габариты | 222 мм × 97 мм × 448 vv | |
| Масса | 6,6 кг | |
| Монтаж в стойку | R&S®HZN96, место для двух приборов | 19", 2 HU |
Стандартная комплектация
- Источник питания
- Шнур питания
- Клеммная колодка
- Краткое руководство
Дополнительная комплектация
- R&S®NGA-K102 (5601.8419.03) - Опция дистанционного управления по WLAN
- R&S®NGA-K103 (5601.8425.03) - Цифровые входы/выходы запуска
- R&S®HZN96 (3638.7813.02) - Держатель для 19-дюймовой стойки, 2 HU
