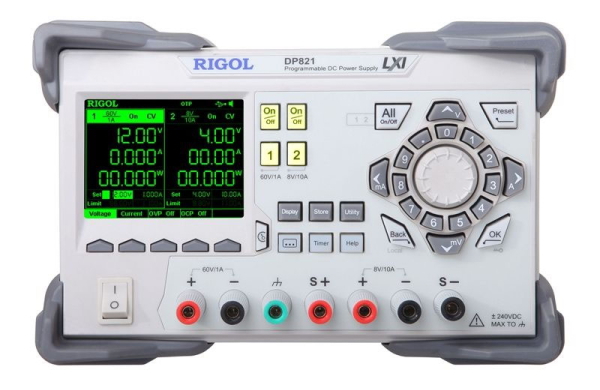

Источник питания Rigol DP821

Артикул: 1-385355

2 канала: 0…8 В/0…10 А и 0…60 В/0…1 А. Программируемый. Наилучшее разрешение программирования: 10 мВ/1 мА (канал 1) и 10 мВ/10 мА (канал 2) ; считывания 10 мВ/1 мА (канал 1) и 10 мВ/10 мА (канал 2) ;. Базовая погрешность напряж./ток : 0,05% / 0,2%. Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device. Опционально: LAN (LXI-C class), RS-232, Digital I/O; GPIB. Дисплей монохром TFT 3,5" с цифровой и граф. информацией. Размеры: 239х157х418 мм. Вес: 10 кг.

Описание

Программируемый источник питания Rigol DP821 является воплощением великолепных технических характеристик: низкого уровня шумов и пульсаций, высокой точности установки напряжения и тока. Уникальный инновационный графический интерфейс в источнике питания Rigol DP821 предлагает цифровую, аналоговую и графическую формы отображения параметров в реальном времени. Важной особенностью источника питания Rigol DP821 является возможность провести контроль выходных параметров с регистрацией данных для их дальнейшего анализа. Источник питания Rigol DP821 позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

Особенности

  • Количество каналов - 2;
  • Максимальная мощность - 140 Вт;
  • Новый интуитивно понятный графический интерфейс;
  • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
  • Режимы стабилизация тока и напряжения;
  • Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
  • Возможность установки задержки на выходе;
  • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
  • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с);
  • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
  • Поддержка внешнего диска;
  • Дисплей: монохромный ЖК 3,5" с поддержкой графической формы сигнала.

Технические характеристики

Параметр Значение
Количество каналов 2
Время установления 50 мкс
Время отработки команд 100 мс
Выходное напряжение/ток Канал 1: 0...8 В / 0...10 А
Канал 2: 0...60 В / 0...1 А
Нестабильность, вызванная изменением нагрузки
Напряжение < 0,01%+2 мВ
Ток < 0,01%+250 мкА
Нестабильность, вызванная изменением сетевого напряжения
Напряжение < 0,01%+2 мВ
Ток < 0,01%+250 мкА
Пульсации+шум (20 Гц...20 МГц)
Напряжение < 350 мкВскз/2 мВпик-пик
Ток < 2 мАскз
Ежегодная погрешность (25° ±5°C )
Программирование Напряжение 0,1% + 25 мВ (канал 1)
0,05% + 10 мВ (канал 2)
Ток 0,2% + 10 мА
Считывание Напряжение 0,1% + 25 мВ (канал 1)
 0,05% + 5 мВ (канал 2)
Ток 0,15% + 10 мА
Разрешение
Программирование Напряжение Канал 1 и 2: 10 мВ (1 мВ - опция)
Ток Канал 1: 1 мА (0,1 мА - опция)
Канал 2: 10 мА (1 мА - опция)
Считывание Напряжение Канал 1 и 2: 10 мВ (1 мВ - опция)
Ток Канал 1: 1 мА (0,1 мА - опция)
Канал 2: 10 мА (1 мА - опция)
Отображение Напряжение Канал 1 и 2: 10 мВ (1 мВ - опция)
Ток Канал 1: 1 мА (0,1 мА - опция)
Канал 2: 10 мА (1 мА - опция)
Температурный коэффициент на °C
Напряжение 0,01 %+3 мВ
Ток 0,02%+ 3 мA
Стабильность (8 часов)
Напряжение 0,02%+1 мВ
Ток 0,1%+1 мА
Защита по напряжению OVP/ по току OCP
Диапазон Канал 1: 10 мВ...8,8 В / 10 мА...10,5 A
Канал 2: 10 мВ...66 В / 10 мА...1,1 A
Точность 0,5%+0,5 В / 0,5%+0,5 A
Общие характеристики
Интерфейсы USB Device, USB Host
Опция: GPIB, LAN, RS-232, цифровой порт Digital I/O
Габаритные размеры 239 мм(W) x 157 мм(H) x 418 мм(D)
Вес 10 кг
Питание Переменный ток (50 Гц...60 Гц)
100 В±10%, 115 В±10%
220 В±10%, 230 В±10% (макс 250 ВAC)

Комплект поставки

Наименование Количество
1 Источник питания DP821 1
2 Кабель питания 1
3 Кабель USB 1
4 Предохранитель 1
5 CD диск 1
6 Краткое руководство по эксплуатации 1
