Описание

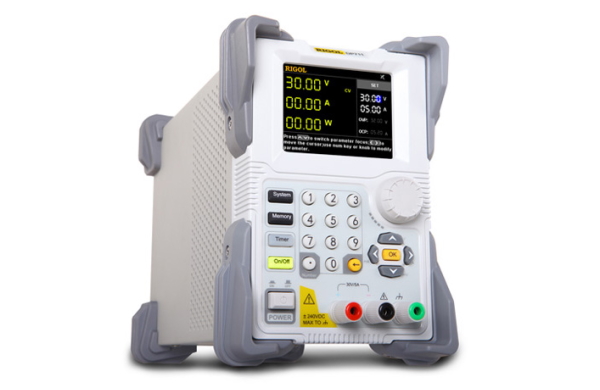

Программируемый источник питания Rigol DP711 обладает низким уровнем шумов и пульсаций и высокой точностью установки напряжения и тока. Прибор имеет превосходные характеристики по линейности, малый отклик (<50 мкс), а также возможность режима работы по списку (тайминг).
Особенности
- Количество каналов - 1;
- Максимальная мощность - 150 Вт;
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева с временем срабатывания защиты меньше 10 мс;
- Режимы стабилизация тока и напряжения;
- Функция работы по списку (10 мс...99999 с) при макс. 2048 шагов (опция TIMER-DP700);
- Внешняя синхронизация (опция TRIGGER-DP700);
- Отображение информации напряжение, ток, мощность в реальном времени;
- Интуитивно понятный графический интерфейс;
- Дисплей цветной ЖК 3,5".
Технические характеристики
| Параметр | Значение | |
| Количество каналов | 1 | |
| Время установления | 50 мкс | |
| Время отработки команд | 100 мс | |
| Выходное напряжение/ток | 0...30 В / 0...5 А | |
| Нестабильность, вызванная изменением нагрузки | ||
| Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+2 мА | |
| Нестабильность, вызванная изменением сетевого напряжения | ||
| Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+2 мА | |
| Пульсации+шум (20 Гц...20 МГц) | ||
| Напряжение | <500 мкВскз/4 мВпик-пик | |
| Ток | <2 мАскз | |
| Ежегодная погрешность (25° ±5°C ) | ||
| Программирование | Напряжение | 0,05% + 20 мВ |
| Ток | 0,2% + 10 мА | |
| Считывание | Напряжение | 0,05% + 20 мВ |
| Ток | 0,2% + 20 мА | |
| Разрешение | ||
| Программирование | Напряжение | 10 мВ (1 мВ - опция HIRES-DP700) |
| Ток | 10 мА (1 мА - опция HIRES-DP700) | |
| Считывание | Напряжение | 10 мВ (1 мВ - опция HIRES-DP700) |
| Ток | 10 мА (1 мА - опция HIRES-DP700) | |
| Отображение | Напряжение | 10 мВ (1 мВ - опция HIRES-DP700) |
| Ток | 10 мА (1 мА - опция HIRES-DP700) | |
| Температурный коэффициент на °C | ||
| Напряжение | 0,01 %+2 мВ | |
| Ток | 0,02%+ 3 мA | |
| Стабильность (8 часов) | ||
| Напряжение | 0,02%+2 мВ | |
| Ток | 0,1%+3 мА | |
| Защита по напряжению OVP/ по току OCP | ||
| Диапазон | 0,01 В...33 В / 0,01 А...5,5 А | |
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | |
| Общие характеристики | ||
| Интерфейсы | RS-232 | |
| Габаритные размеры | 140 мм(W) x 202 мм(H) x 332 мм(D) | |
| Вес | 6,9 кг | |
| Питание | Переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) |
|
Комплект поставки
| № | Наименование | Количество |
| 1 | Источник питания DP711 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Предохранитель | 1 |
| 4 | Краткое руководство по эксплуатации | 1 |
