Характеристики модели
Высокий ток при низкой стоимости

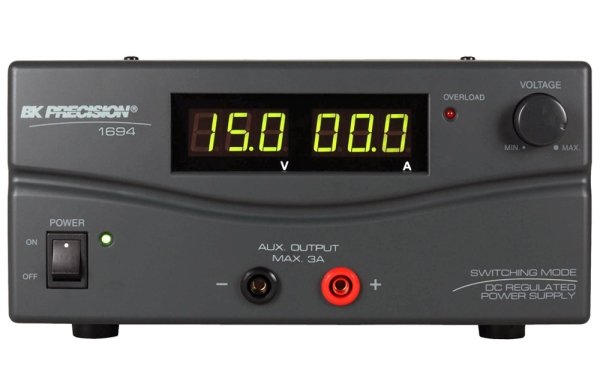

Модели 1693 и 1694 компании B&K Precision представляют собой легкие и компактные импульсные источники питания постоянного тока, обеспечивающие выход с высоким значением тока. Эти источники питания мощностью 900 Вт обеспечивают выход с напряжением в диапазоне от 1 В до 15 В при токе 60 А (модель 1693) или в диапазоне от 1 В до 30 В при токе 30 А (модель 1694). Кроме того, в этих источниках питания имеется разъем дистанционного измерения, используемый для компенсации падения напряжения на выводах подключения нагрузки.
Для управления выходным напряжением или для включения/выключения может использоваться функция аналогового дистанционного управления.
По сравнению с традиционными источниками питания импульсные источники питания имеют меньший вес и более высокий коэффициент полезного действия. Коэффициент полезного действия источников питания моделей 1693 и 1694 может превышать 85 % при оптимальных условиях. В этих источниках питания также реализована защита от перегрева и защита от перегрузки по напряжению. Источники питания моделей 1693 и 1694, укомплектованные яркими светодиодными индикаторами, идеально подходят пользователям, которым требуется надежный и простой в использовании сильноточный источник питания постоянного тока.
Характеристики и преимущества
- Выходной ток до 60 А
- Малый вес и размеры
- Два трехзначных светодиодных индикатора
- Разъем дистанционного измерения
- Аналоговое дистанционное управление с помощью внешнего источника напряжения или переменного резистора
- Схема контроля тока с индикатором, предотвращающая перегрузку по току источника питания
- Защита от перегрева
- Защита от перегрузки по напряжению
- Разъем дополнительного выхода на лицевой панели
Технические характеристики
Модель |
1693 |
1694 |
Регулируемое выходное напряжение |
1... 15 В |
1... 30 В |
Выходной ток |
60 А |
30 А |
Номинальный ток на дополнительном выходе |
5 А |
3 А |
Уровень пульсаций и помех |
40 мВэфф |
|
Нестабильность выходного напряжения по нагрузке |
0,1 % + 5 мВ |
|
Нестабильность выходного напряжения по частоте сети |
0,05 % + 3 мВ |
|
Входное напряжение |
100–240 Впеременного тока, 50/60 Гц |
|
КПД |
>85 % |
|
Динамическая компенсация коэффициента мощности |
> 0,97 при оптимальной нагрузке |
|
Отображение показаний вольтметра и амперметра |
Трехзначные светодиодные индикаторы |
|
Точность измерителя |
+/-1 % + минимальное измеряемое значение |
|
Индикатор |
Зеленый светодиодный индикатор включения/выключения источника питания |
|
Специальные функции |
Аналоговое дистанционное управление и дистанционное измерение |
|
Способ охлаждения |
Вентилятор с регулируемой термореле частотой вращения |
|
Рабочая температура |
0 °C ... 40 °C, относительная влажность ≤ 80 % |
|
Температура при хранении |
-15 °C ... 70 °C, относительная влажность ≤85 % |
|
Типы защиты |
Защита от перегрузки (ограничение постоянного тока), защита от короткого замыкания, OTP (защита от перегрева) и OVP (защита от перегрузки по напряжению) |
|
Соответствие требованиям стандартов |
CE-EMC:EN 55022 CE-LVD:EN 60950 |
|
Размеры (ширина x высота x глубина) |
220 мм x 110 мм x 360 мм |
|
Вес |
5,8 кг |
|
Гарантия один год |
||
Комплект поставки: шнур питания, инструкция по эксплуатации, соединитель для дистанционного управления
|
