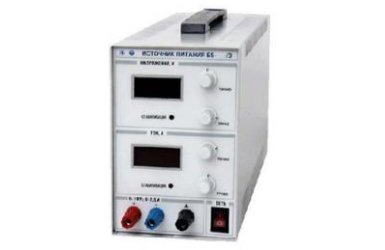

Источник питания Б5-78/7
Источник питания Б5-78/7 предназначен для использования при разработке, производстве и настройке радиоэлектронной аппаратуры. Прибор может быть использован для питания бытовой радиоаппаратуры, демонстрационных приборов, проведения опытов по химии, физике, электротехнике , в лабораторных исследованиях, зарядки аккумуляторов. Импульсный источник питания выполнен по схеме с работой на повышенной частоте преобразования, что обусловлено необходимостью увеличения коэффициента полезного действия (К.П.Д) и снижения массогабаритных показателей при высоких выходных мощностях прибора. Для обеспечения необходимых характеристик по стабильности выходных параметров прибора применена оптимизированная двухконтурная система регулирования напряжения (тока).
Особенности источника питания Б5-78/7:
Высокий КПД (до 98%)
Высокая точность установки параметров
Малый уровень пульсаций
Плавная регулировка выходных параметров
Режим стабилизации тока и напряжения
Два 3-разрядных индикатора (напряжение, ток)
Защита выхода от перегрузки и короткого замыкания
Цифровая индикация тока и напряжения
Допускается соединение любого из полюсов с корпусом (изолированный выход)
Малые массо-габаритные параметры
Технические характеристики источника питания Б5-78/7:
• Uмакс, В 50
• Iмакс, А 2,5
• Нестабильность выходного напряжения при изменении температуры, мВ 150
• Нестабильность выходного тока при изменении температуры, мА 25
• Нестабильность выходного напряжения от времени (дрейф), мВ 300
• Нестабильность выходного тока от времени (дрейф), мА 50
• Погрешность индикации выходного напряжения ±0,3 В
• Погрешность индикации выходного тока ± (0,04 - 0,06)А
• Погрешность индикации выходного напряжения в рабочих условиях 0,45 В
• Погрешность индикации выходного тока в рабочих условиях 0,06 - 0,075 А
• Нестабильность выходного напряжения от изменения напряжения питающей сети 0,02%
• Нестабильность выходного тока от изменения напряжения питающей сети 0,05%
• Нестабильность выходного напряжения при изменении тока нагрузки 0,03%
• Нестабильность выходного тока при изменении напряжения на нагрузке 0,2%
• Пульсации выходного напряжения 0,5 мВ
• Пульсации выходного тока 0,1 %
• Максимальное отклонение выходного напряжения (выброс) 1 В
• Время установления выходного напряжения 100 мкс
• Отклонение выходного напряжения при включении, выключении 1 В
• Электрическое сопротивления изоляции цепей 7 МОм
Общие характеристики источника питания Б5-78/7:
• Питание ~220 В А
• Потребляемая мощность 90 - 320 ВА
• Регулировки Грубо, плавно
• Габариты 115х185х360 мм
• Масса 5,5 кг
