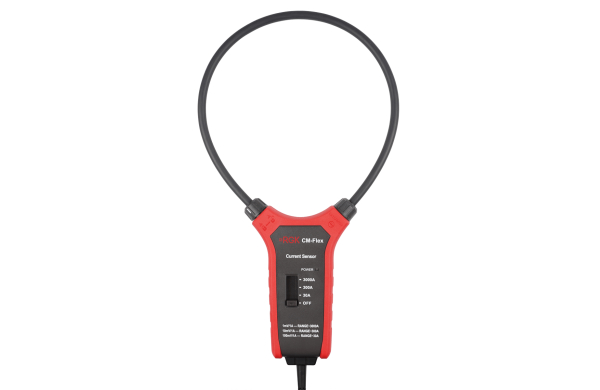

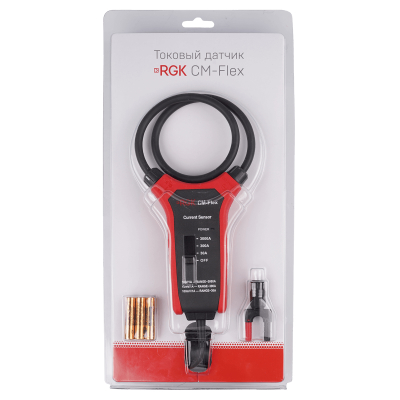

Токовый датчик RGK CM-Flex

Артикул: 1-386893

Токовый датчик RGK CM-Flex - это удобное и эффективное решение для точного измерения силы переменного тока большого номинала - до 3000 А. Устройство предназначено для расширения функционала токовых клещей и мультиметров, которые поддерживают такие измерительные аксессуары.

Токовый датчик RGK CM-Flex - это удобное и эффективное средство для точного измерения силы переменного тока большого номинала.

Прибор подходит для проведения тестирования, проверок и техобслуживания в промышленной сфере из-за следующих особенностей:

  • широкий рабочий диапазон до 3000 А;
  • возможность замеров на силовых проводах диаметром до 14 см;
  • поддержка промышленной частоты тока до 500 Гц.

Устройство предназначено для расширения функционала токовых клещей и мультиметров с разъемами под штекеры 4 мм или BNC (через комплектный переходник).

Бесконтактный метод

Гибкий токоизмерительный датчик RGK CM-Flex позволяет легко выполнить измерения при сильной скученности проводников, в тесных распределительных щитах и шкафах. При работе не нарушается целостность силовых линий, что положительно сказывается на общей надежности системы.

Безопасность

Петля датчика надежно фиксируется замком, а длинный провод дает возможность отойти на безопасное расстояние от объекта. Эта модель сертифицирована в соответствии с требовании высшей категории электробезопасности CAT IV 600 В, что позволяет уверенно использовать устройство в профессиональной деятельности при тестировании силового, высоконагруженного оборудования.

Технические характеристики

Параметры измерения силы переменного тока
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Коэффициент трансформации Пределы допускаемой основной абсолютной погрешности измерений
30,00 A 0,1 А 100 мВ/1 А ±(0,03•I+5 е.м.р.)
300,0 A 1 A 10 мВ/1 А
3000 A 10 A 1 мВ/1 А
Примечание – I – измеренное значение переменного тока, А.
Частотный диапазон: 45 - 500 Гц.
Общие характеристики
Параметр Значение
Разрядность дисплея 6000
Ошибка при отклонении исследуемого проводника от центрального положения Дополнительная погрешность ± 3,0%
Максимальный диаметр проводника 14 см
Класс защиты от перенапряжения CAT IV 600 В
Рабочие условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосфероное давление
От 0 до +50 °С
не более 80 %
от 84,0 до 106,7 кПа
Нормальные условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха

От +18 °С до +28 °С
80%
Температура хранения От -20 °С до +60 °С
Влажность хранения 80 %
Питание 3 батареи, ААА
Параметры электрического питания:
- напряжение постоянного тока
4,5 В
Габаритные размеры 267 x 120 x 34 мм
Масса 0,26 кг

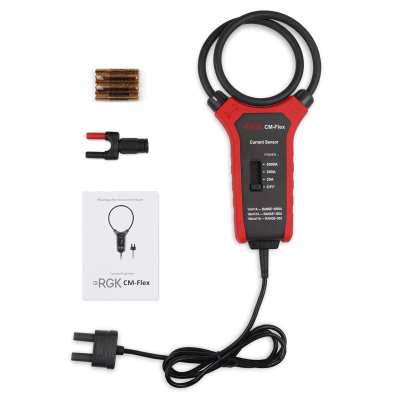

Комплект поставки

Наименование Количество
1 Токовый датчик RGK CM-Flex 1
2 Батареи питания, 1,5 В (ААА) 3
3 Переходник на BNC 1
4 Руководство по эксплуатации 1

Документация

Декларация о соответствии RGK

PDF 1.25Мб
