Инструмент двухсторонней контактной сварки БИС-05.4

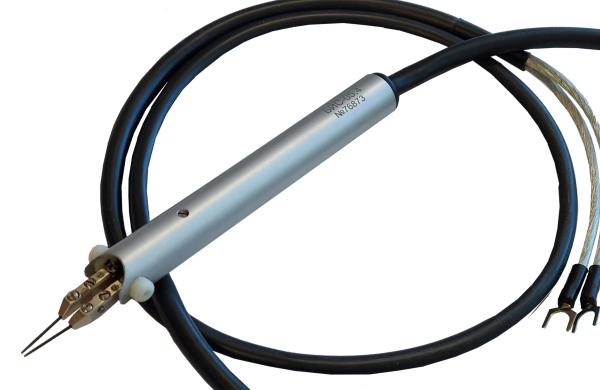

Инструмент двухстронней контактной сварки БИС-05.4 предназначен для ручного сваривания ленточных и проволочных выводов между собой. В инструменте используются вольфрамовые электроды.

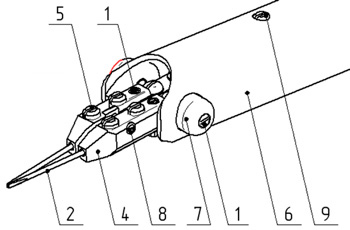

Обозначение составных частей инструмента:
1. Винты регулировки зазора между электродами.
2. Электроды.
3. Винт регулировки электродов по высоте.
4. Держатели электродов.
5. Винты фиксации электродов.
6. Корпус инструмента.
7. Кнопки сжатия электродов.
8. Винт регулировки зазора между электродержателями.
9. Винт регулировки силы прижатия к опорной площадке.
Перед работой с помощью упорного винта 8 установите зазор min 0,2 мм между держателями электродов 4 предварительно нажав на кнопки 7. Для сварки деталей между собой сожмите их электродами 2 нажав на кнопки 7 (по принципу пинцета) и запустите сварочный импульс с помощью педали. При необходимости отрегулируйте свободный ход электродов винтами 1.
Технические характеристики
| Параметр | Значение |
| Эксплуатируется с блоком управления | УМС-500СП |
| Максимальный сварочный ток, А | 50 |
| Электрод, тип | Сдвоенный |
| Материал электродов | Вольфрам |
| Диаметр сдвоенного электрода, мм | 0,8 |
| Масса, кг | Не более 0,12 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Инструмент двухсторонней контактной сварки БИС-05.4 | 1 |
| 2 | Электрод 30-0,80-0,20 (заточенный, 1 пара) | 1 |
| 3 | Электрод 30-0-0 (не заточенный, 1 пара) | 2 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Паспорт | 1 |
