ОПИСАНИЕ

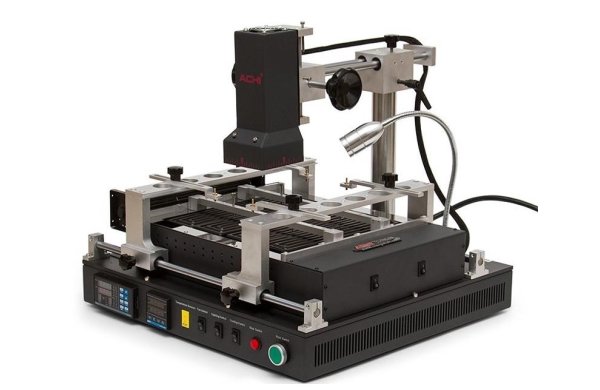

Инфракрасная паяльная станция разработана с учетом всех современных требований, предъявляемых к процессу поверхностного монтажа BGA компонентов. Ремонтная станция в первую очередь предназначены для монтажа, демонтажа (пайки, выпайки) интегральных микросхем, чипов, микрочипов, исполненных в корпусе BGA, с поверхностно-монтируемых печатных плат ноутбуков, компьютеров, серверов, промышленных компьютеров, игровых приставок, коммуникационного оборудования, телевизоров, мониторов.
ОСОБЕННОСТИ
| • | Станция может использоваться для поверхностного монтажа, демонтажа всевозможных видов компонентов, таких как BGA, LFBGA, CGA, CCGA, μBGA, FCBGA, PBGA, CSP, QFN, MLF, PGA и других. | |
| • | Инфракрасное излучение паяльной станции безопасно для всех пластиковых деталей, разъемов, коннекторов и металлических обмоток. | |
| • | Ремонтная станция проста в управлении, подходит как для профессионалов, так и для начинающих. | |
| • | Преднастроенные программы для свинцовой и бессвинцовой пайки BGA. | |
| • | Паяльная станция может хранить в памяти до десяти термопрофилей, каждый из которых может состоять из шестнадцати сегментов. | |
| • | Ремонтная станция поставляется вместе с программным обеспечением, позволяющим на экране компьютера следить за ходом ремонта и хранить неограниченное количество термопрофилей, что обеспечивает высокую повторяемость процесса поверхностного монтажа. | |
| • | Чувствительные температурные сенсоры в режиме реального времени точно следят за температурами в рабочей зоне. | |
| • | Компактный дизайн позволяет поместить паяльную станцию в небольшой ремонтной мастерской. | |
| • | Специальные держатели и направляющие позволяют легко закреплять печатные платы разного размера. | |
| • | Максимальная рабочая температура до 400°С – легкая бессвинцовая пайка BGA. | |
| • | Полный и равномерный прогрев печатных плат предотвращает их деформацию во время процесса поверхностного монтажа. |
 |
 |
|
| Верхний инфракрасный нагреватель паяльной станции имеет три степени свободы и может быть просто установлен над любым компонентом печатной платы. | Специальные держатели и линейные направляющие ремонтной станции позволяют закреплять печатные платы любого размера и предотвращают их деформацию. | |
 |
 |
|
| Быстрое охлаждение печатных плат с помощью вентилятора, позволяет снизить время, затрачиваемое на поверхностный монтаж BGA компонентов. | Большие размеры термостола (260 х 245 мм) паяльной станции позволяют равномерно нагревать печатные платы по всей площади. | |
 |
 |
|
| Яркая лампа не позволит упустить ни одну мелочь из виду во время процесса поверхностного монтажа. | Поставляемое с ремонтной станцией программное обеспечение делает процесс пайки BGA наглядным и управляемым. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Размеры станции | 475 х 480 х 420 мм |
| Масса | 27 кг |
| Электропитание | 220 В |
| Общая мощность | 2500 Вт |
| Верхний нагреватель | инфракрасный темного спектра |
| Размеры верхнего нагревателя | 80 х 80 мм |
| Мощность верхнего нагревателя | 400 Вт |
| Нагреватель термостола | инфракрасный темного спектра |
| Размер нагревателя термостола | 260 х 245 мм |
| Мощность нагревателя термостола | 2000 Вт |
| Размеры монтируемых компонентов | не более 70 х 70 мм |
| Размеры печатной платы | не более 400 х 305 мм |
| троль температуры в зоне верхнего нагревателя | программируемый контроллер, точность ±0.5%, звуковая сигнализация |
| Контроль температуры термостола | независимый контроль с точностью до ±0.5% |
| Принудительное охлаждение | есть |
