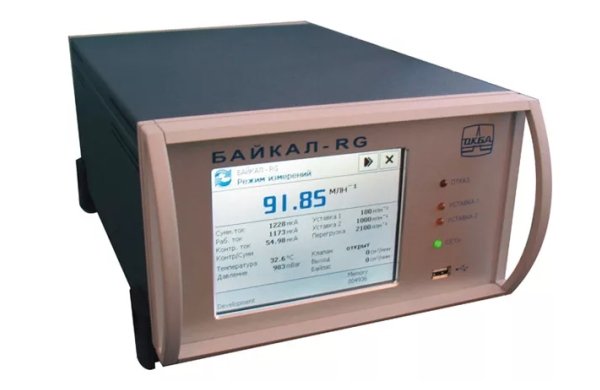

Гигрометр ОКБА Байкал-RG

Артикул: 1-345182

  • высокая точность и надёжность при измерении объёмной доли влаги;
  • наличие интерфейсов RS-232, RS-485 для связи с ЭВМ;
  • наличие функции архива с энергонезависимой памятью;
  • возможность просмотра на дисплее тренда изменения показаний;
  • наличие устройства сигнализации о неисправности чувствительного элемента;


Гигрометр «Байкал-RG» - это совместная разработка специалистов «ОКБА» и немецкой компании Analytical Control Instruments GmbH (ACI).

Разработка осуществлена с учётом всех современных требований, предъявляемых к аналитическим приборам.
Предназначен для измерений объёмной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия.
Принцип действия гигрометра основан на кулонометрическом методе измерения.


В зависимости от давления анализируемого газа гигрометр выпускается в 5-и исполнениях:
  • Исполнение 1: от минус 0,005 до плюс 0,05 МПа (от минус 0,05 до плюс 0,5 кгс/см2);
  • Исполнение 2: от 0,05 до 0,2 МПа (от 0,5 до 2 кгс/см2);
  • Исполнение 3: от 0,2 до 1 МПа (от 2 до 10 кгс/см2);
  • Исполнение 4: от 0,2 до 15 МПа (от 2 до 150 кгс/см2);
  • Исполнение 5: от 0,2 до 40 МПа (от 2 до 400 кгс/см2);
Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

Показатели конкурентоспособности:
    • высокая точность и надёжность при измерении объёмной доли влаги;
    • многофункциональный дисплей повышенной яркости с меняющейся цветовой гаммой в процессе измерения объёмной доли влаги и интерактивной сенсорной системой управления;
    • выбор единиц измерений по влажности с отображением на дисплее: млн-1, мг/м3, °С т.р. или ppm, mg/m3, °С d.р.;
    • наличие интерфейсов RS-232, RS-485 для связи с ЭВМ;
    • наличие функции архива с энергонезависимой памятью;
    • возможность просмотра на дисплее тренда изменения показаний;
    • наличие устройства сигнализации о неисправности чувствительного элемента;
    • наличие защиты чувствительного элемента от перегрузки по влажности;
    • наличие непрерывных показаний на дисплее о заданном значении объёмной доли влаги;
    • наличие сигнализации о достижении заданного значения объёмной доли влаги в анализируемом газе;
    • наличие непрерывных показаний на дисплее о текущем расходе анализируемого газа в канале чувствительного элемента и байпасе (см3/мин.);
    • наличие непрерывных показаний на дисплее о температуре внутри корпуса гигрометра (°С);
    • наличие непрерывных показаний на дисплее об атмосферном давлении (мм рт. ст.);
    • наличие режима регистрации на дисплее измерения объёмной доли влаги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазоны измерений объемной доли влаги 0…1; 1…10; 10…100;
100…1000млн-1
Основная приведенная погрешность:
для диапазона измерений от 0 до 1 млн -1 ±10%
для области измерений от 1 до 10 млн -1 ±6%
для области измерений от 10 до 100 млн -1 ±4%
для области измерений от 100 до 1000 млн -1 ±2,5%
Диапазон показаний °С точки росы -90°С до -20°С
Диапазон показаний мг/м3 0.069 мг/м3 до 763 мг/м3
Выходной сигнал для каждого диапазона измерений 4…20 мА или 0…5 мА
Расход анализируемого газа через гигрометр, не более 2000 см3/мин (регулируется)
Температура анализируемого газа и окружающего воздуха +5…+50°С
Напряжение питания от 187 до 242 В
Потребляемая мощность, не более 27 Вт

Наименование блока Габаритные размеры, мм Масса, кг
Блок измерений 345х270х140 4
Побудитель расхода 230х170х130 4

Средняя наработка на отказ, не менее 20000 ч
Средний срок службы, не менее 8 лет
