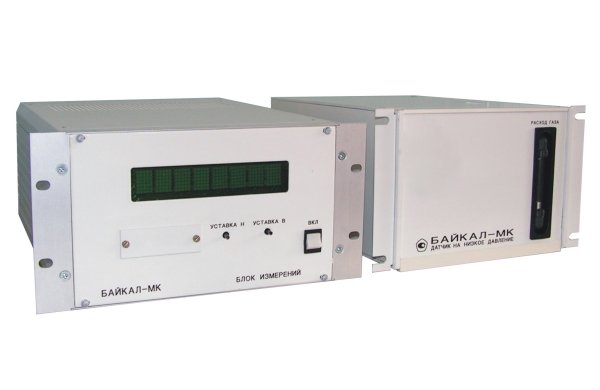

Предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия.
Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр выпускается в 3-х исполнениях:
• с датчиком на высокое давление (от 0,16 до 40 МПа);
• с датчиком на низкое давление (от 0,03 до 0,16 МПа);
• с датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа).
Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
• выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м3, °С т.р.;
• наличие интерфейса RS-485 для связи с ЭВМ;
• наличие функции почасового и суточного архива с энергонезависимой памятью;
• дисплей повышенной яркости;
• автоматический выбор диапазонов измерений;
• высокая точность и надежность;
• устройство сигнализации о неисправности чувствительного элемента;
• устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
• активная защита чувствительного элемента по напряжению и влажности;
• измерительная схема гигрометра выполнена на микроконтроллере;
• возможность реализации альтернативной независимой поверки при отсутствии эталонов;
• возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазоны измерений объемной доли влаги | 0…1; 1…10; 10…100; 100…1000 млн-1 |
| Основная приведенная погрешность: для области измерений от 0 до 1 млн-1 для области измерений от 1 до 10 млн-1 для области измерений от 10 до 100 и от 100 до 1000 млн-1 |
±10% ±4% ±2,5% |
| Унифицированный выходной сигнал для каждого диапазона измерений | 4…20 мА или 0…5 мА |
| Расход анализируемого газа через гигрометр, не более |
1000 см3/мин (регулируется) |
| Температура анализируемого газа и окружающего воздуха | +5…+50°С |
| Потребляемая мощность | не более 27 Вт |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 8 лет |
| Наименование блока | Габаритные размеры, мм | Масса, кг |
| Датчик | 240×145×355 | 6 |
| Блок измерений | 345×270×140 | 4 |
| Побудитель расхода | 230×170×130 | 4 |
При заказе должны быть указаны требуемый выходной сигнал (0…5 мА или 4…20 мА), состав анализируемого газа и давление газа.
