Гигрометр Ива-10М предназначен для измерения влажности элегаза, воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и сельского хозяйства.
Области применения ИВА-10М:
| • | измерение влажности элегаза в элегазовом электротехническом оборудовании; | |
| • | оборудование осушки воздуха и технологических газов, глубокая осушка; | |
| • | контроль процессов сушки продукции. |

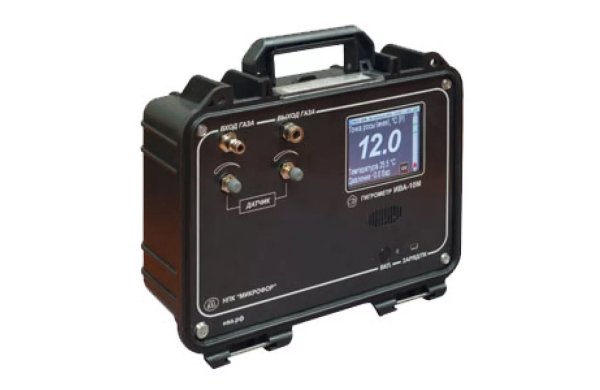

Гигрометр ИВА-10М состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.
Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности.
В гигрометре использован рекомендованный метод определения влажности – «...Измерение электрическим сенсором, основанном на электрической емкости...» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6).
Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений.
Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).
Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2). Гигрометр ИВА-10М имеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «...достижения стабильности работы измерительной системы...» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).
Для оценки результатов контроля (п.8) в гигрометре ИВА-10Мимеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия:
«...температура 20°С;
давление 7 бар...»
Следует обратить внимание на небрежность перевода исходного документа ISO 8573-3, в котором стандартные условия описаны следующим образом:
Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар).
В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар.
Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.
Гигрометр ИВА-10М представляет собой автономный, цифровой прибор, выполненный в переносном кейсе со съемной крышкой.
Гигрометр ИВА-10М имеет сенсорный цветной дисплей.
Гигрометр ИВА-10М рассчитывает температуру точки росы (инея), массовую концентрацию и объемную долю влаги на основе измеренных значений относительной влажности и температуры.
В области отрицательных температур гигрометр индицирует относительную влажность газа надо льдом и температуру точки инея
Гигрометр ИВА-10М имеет функцию голосовых подсказок при выполнении измерений.
Для повышения наглядности процесса установления показаний в гигрометре предусмотрен графический режим индикации, в котором на индикатор выводится динамический график зависимости измеряемой точки росы (инея) от времени с возможностью его детализации.
Графический режим индикации гигрометра ИВА-10М
Графический режим индикации
гигрометра ИВА-10М
Текстовый режим индикации гигрометра ИВА-10М
Текстовый режим индикации гигрометра ИВА-10М
Гигрометр ИВА-10М содержит часы и внутреннюю память, в которую протоколируются результаты измерений. Интервал записи от 5 мин до 12 часов. Запись в память во включенном состоянии осуществляется с интервалом 1 мин. Гигрометр ИВА-10М сохраняет результаты более 200000 измерений.
Гигрометр ИВА-10М снабжен цифровым выходом, позволяющим взаимодействовать с ПК по USB-интерфейсу. Программное обеспечение, поставляемое с гигрометром, позволяет считывать результаты измерений на ПК.
Питание гигрометра осуществляется от встроенного аккумулятора. Время непрерывной работы не менее 6 часов.
АВТОКОРРЕКЦИЯ ПОКАЗАНИЙ ГИГРОМЕТРА ИВА-10М
Величина абсолютной погрешности измерения относительной влажности зависит от условий эксплуатации гигрометра. Для устранения влияния дрейфа градуировочной характеристики на точность измерений низких значений относительной влажности в гигрометре ИВА-10М применена технология автокоррекции дрейфа характеристик сенсора, не требующая использования образцовых парогазовых смесей. Основным условием проведения процедуры автокоррекции являются стабильность влажности газа в процессе ее выполнения, при относительной влажности газа менее 10%.
Основные технические характеристики гигрометра ИВА-10М:
| Диапазон измерения температуры точки росы (инея) *, °С | -60...+43 | |
| Диапазон измерения избыточного давления, МПа | от 0 до 1 | |
| * в диапазоне измерений влажности газа от минус 60 до 0°С гигрометр выводит значения влажности в единицах температуры точки инея; | ||
| в диапазоне измерений влажности газа от 0 до плюс 43°С гигрометр выводит значения влажности в единицах температуры точки росы. | ||
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа 23°С в диапазоне измерений от минус 60°С точки инея до плюс 20°С точки росы, °С | ±2 | |
| Пределы допускаемой основной абсолютной погрешности измерений избыточного давления*: | ||
| в диапазоне от 0 до 1 МПа не более, МПа | ±(0,001+0,02Р**) | |
| *- после выполнения установки «0»; | ||
| **- Р- измеренное значение избыточного давления в МПа. | ||
| Габаритные размеры гигрометра, мм (не более): | 260х310х130 | |
| Масса, кг, не более |
5 | |
| Рабочие условия применения гигрометра: | ||
| температура, °С | -15...+ 50; | |
| относительная влажность, % | до 95 % при 35°С | |
| атмосферное давление, кПа | от 84 до 106 | |
| Время непрерывной работы от полностью заряженного аккумулятора, час, не менее | 6 | |
| Межповерочный интервал, мес. | 12 | |
