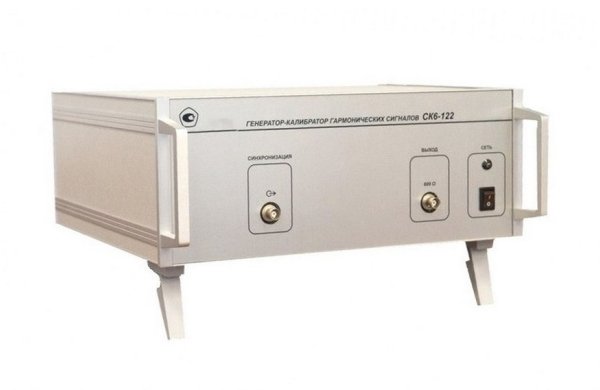

Генератор-калибратор гармонического сигнала СК6-122
Генератор-калибратор гармонического сигнала СК6-122
Области применения:
Поверка и калибровка эталонных и рабочих средств измерений коэффициента гармоник (нелинейных искажений, несинусоидальности, коэффициента искажения синусоидальности, суммарного коэффициента гармонических составляющих, total harmonic distortions THD) в радиотехнике, при контроле параметров качества электроэнергии и т.д.
Поверка и калибровка измерителей уровней гармоник напряжений и токов относительно первой (коэффициентов n-й гармонической составляющей напряжения и тока)
Испытания технических средств на соответствие обязательным требованиям стандартов электромагнитной совместимости ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.4.13-2006
Испытания средств контроля параметров качества электроэнергии на соответствие обязательным требованиям ГОСТ Р 51317.4.7-2008, ГОСТ Р 51317.4.30-2008, ГОСТ Р 8.655-2009, ГОСТ Р 8.656-2009
Принцип действия:
Генератор-калибратор работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализован цифровой синтез сигналов. 16-ти разрядный ЦАП преобразует по командам ПЭВМ задаваемые в цифровом коде значения частоты, напряжения и фазовых сдвигов гармонических составляющих сигнала в выходные аналоговые величины, усиливаемые малошумящим усилителем, сигнал с которого поступает на выходной резистивный ступенчатый аттенюатор.
Основные технические характеристики:
• Диапазон воспроизводимых частот 0,1 Гц – 1 МГц (в этом диапазоне можно воспроизводить любые гармоники, интергармоники и субгармоники с заданными уровнями амплитуд и фазовыми сдвигами относительно основной гармоники) с дискретностью 0,024 Гц и абсолютной погрешностью, которая не превышает ± (2·10-4 ·F + 0,024 Гц), где F – устанавливаемая частота, Гц.
• Диапазон воспроизводимых амплитудных значений первой гармоники на нагрузке (600 ± 1) Ом от 0,01 до 10 В с дискретностью 0,01 В и абсолютной погрешностью, которая не превышает ± (0,01·А + 1 мВ), где А – устанавливаемая амплитуда, В.
• Диапазон воспроизводимых значений коэффициента гармоник Кг от 0,001 до 100 % с дискретностью 0,001 %; абсолютная погрешность от 0,0005 до 2 % (основное исполнение СК6-122) и от 0,005 до 2 % (исполнение СК6-122-01) в зависимости от частоты и амплитуды первой гармоники и значения Кг.
• Первичная поверка проводится во ВНИИФТРИ на Государственном первичном эталоне единицы коэффициента гармоник в диапазоне (0,001 … 100) % для сигналов с основной гармоникой в диапазоне частот (10 … 200000) Гц ГЭТ 188-2010, периодическая поверка на ГЭТ 188-2010 (основное исполнение) или с использованием калибратора-измерителя СК6-20 (исполнение СК6-122-01).
