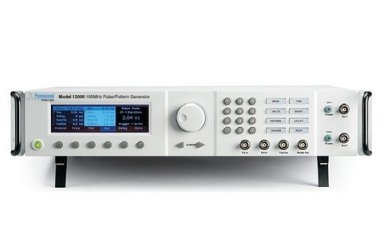

Генератор импульсов Picosecond 12020-1
• Одноканальный генератор импульсов и псевдослучайных двоичных последовательностей
• Диапазон частот: от 15 МГц до1600 МГц (12020)
• Режим генератора псевдослучайной двоичной последовательности (ПСДП) сигналов: длина памяти до 16 M бит, длина последовательности от 25 до 231 бит, режим пакета до 1,048,576 импульсов, NRZ, RZ и R1 сигналы
• Режим пользовательского программирования ПСДП
• Полностью независимое программирование каналов для двухканального генератора.
• Дифференциальные выходы
• Возможность установки опции управления джиттером
• Интерфейсы ДУ: USB, GPIB
Общие параметры:
• Напряжение питания 110В….240 В, 50 / 60 Гц
• Габаритные размеры 249 х 87 х 393 мм
• Масса 6,8 кг
• Интерфейс GPIB, USB
| Технические характеристики | |
| Количество каналов Размах на нагрузке | 1 |
| Размах на нагрузке | 50 мВ ….2,5 В |
| Верхний / нижний пиковый уровень | -2,5…+2,5 В |
| Погрешность установки амплитуды | ±(0,5%+50мВ) |
| Дискретность установки амплитуды | 1мВ |
| Диапазон установки постоянного смещения | -1,975В …+3,275 В |
| Дискретность установки постоянного смещения | 1мВ |
| Время нарастания \ спада | 125 пс |
| Выброс / предвыброс | 5% |
| Выходное сопротивление | 50 Ом |
| Импульс | |
| Режим работы | Одиночный/парный импульс/ пакет, задержанный, фиксированной скважности |
| Частота | 15 МГц…1600 МГц для генераторов |
| Период | 0,625 нс …. 66,66 нс для генераторов |
| Дискретность установки частоты | 1 Гц |
| Погрешность установки частоты | ±0,01% |
| Длительность импульса | 250 …. (период-250 пс) |
| Дискретность установки длительности | 1 пс (4 разряда) |
| Погрешность установки длительности | ±(1% + 100 пс) |
| Джиттер (СКЗ) | Не более 10 пс |
| Задержка | 0…период сигнала (между первым и вторым импульсом в режиме парных импульсов, между основным и синхроимпульсом или между импульсами двух каналов) |
| Формирование пакета | |
| Число импульсов в пакете и период повторения пакета | 2….1,048,576, 8….1,048,576 тактовых интервалов |
| Разрешение | 8 тактовых интервалов |
| Макс. частота | 800 МГц |
| Формирование последовательностей | |
| Тип последовательности | Шаблон или псевдослучайная двоичная последовательность (ПСДП) от 25 до 2^31 бит |
| Длина ПСДП | от 25 до 2^31 бит на каждый канал своя последовательность, но одной длины |
| Разрешение в шаблоне | 8 бит |
| Длина памяти | 12 Мб |
| Типа сигнала | С возвратом к нулю (RZ) , без возврата к нулю (NRZ) и R1 |
| Частота сигнала | С возвратом к нулю (RZ) и R1 800 МГц без возврата к нулю (NRZ) 1600 МГц |
Опция управления джиттером для генераторов
• Внутренний синусоидальный источник модуляции джиттером (диапазон амплитуд джиттера от 0 нс до указанного значения) 3 МГц: 0,6 нс пик-пик
• Заданные формы сигнала:
Прямоугольная 1 Гц- 20 МГц: 0…0,45 ЕИ пик-пик
Треугольная 1 Гц- 4 МГц: 0…0,5 ЕИ пик-пик
Синусоидальная 1 Гц- 20 МГц: 0…0,45 ЕИ пик-пик
• Случайный джиттер (Гаусовский шум) Полоса 80 МГц: 0…0,08 ЕИ пик-пик
• Внешний вход Полоса 80 МГц: 0…0,08 ЕИ пик-пик
