• Программируемые генераторы импульсов и кодовых последовательностей для испытания современных цифровых схем
• Множество моделей, перекрывающих диапазон частот от 50 МГц до 13,5 ГГц
• Изменение частоты тактирования без пропаданий сигнала и без импульсных помех для надежных испытаний с точностью 0,01%
• Многообразие кодовых последовательностей, включая псевдослучайную двоичную последовательность (PRBS)

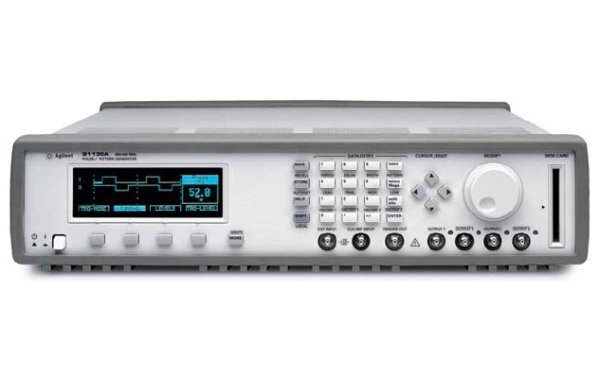

Семейство генераторов импульсов/кодовых последовательностей Agilent 81100 позволяет создавать уникальные сигналы, позволяющие характеризовать вновь разрабатываемую продукцию. При этом круг решаемых задач простирается от функциональной проверки и использования генератора в качестве источника тактовых сигналов до испытания шин и памяти. Возможность управления временем перепада, амплитудой и коэффициентом заполнения позволяет формировать уникальные сигналы, удовлетворяющие требованиям любого применения. Генераторы позволяют создавать сложные потоки последовательных данных, включая PRBS, для испытания сетей передачи данных.
Возможность изменения времени перепада
от 5 нс до 200 мс
помогает проводить испытания схем на
чувствительность, синхронизацию
и другие критичные факторы.
Кроме того, можно выбрать частоту, оптимизированную для конкретных задач.
При ограниченных финансовых ресурсах можно выбрать для испытаний Agilent 81101А с частотой следования импульсов до 50 МГц и такой же степенью гибкости и возможностью управления формой сигнала, как у самых последних моделей. Для испытания схем, полностью зависящих от параметров тактовых сигналов, Agilent 81133А обеспечивает высокое разрешение, низкий уровень джиттера и очень высокую скорость и линейность перепадов, необходимые для точной установки момента перепада испытательного сигнала.
Графический дисплей, встроенная система подсказок, функция запоминания/вызова и стандартные команды программирования SСPI облегчают использование генераторов Agilent серии 81100А как при ручных, так и при автоматизированных испытаниях.
Генераторы импульсов/кодовых последовательностей/данных компании Agilent
| Технические характеристики | 81101A | 81104A 81105A |
81150A |
81111A |
81110A 81112A |
81131A |
81130A 81132A |
E8311A |
E8312A |
81133A |
81334A |
81250A |
N4903A-G07/G13 |
| Диапазон частот | 1 МГц - 50 МГц | 1 МГц - 80 МГц | 1 МГц - 120 МГц | 1 МГц - 165 МГц | 1 МГц - 330 МГц | 1 кГц - 400 МГц | 1 кГц - 660 МГц | 1 МГц - 165 МГц | 1 МГц - 330 МГц | 15 МГц - 3,35 ГГЦ | 15 МГц - 3,35 ГГЦ | 1 кГц - 2,7 Гбит/с | 150 МГц - 13,5 ГГц |
| Число каналов | 1 | 1 или 2 | 1 или 2 | 1 или 2 | 1 или 2 | 1 или 2 | 1 или 2 | 21 | 21 | 1 | 2 | 2-132 | 1 |
| Возможность установки 2-го канала | • | • | • | • | • | ||||||||
| Диапазон амплитуд (В) | 100 мВ - 20 В 3 | 100 мВ - 20 В 3 | 100 мВ - 20 В 3 | 100 мВ - 20 В 3 | 100 мВ - 20 В 3 | 100 мВ - 3,8 В | 100 мВ - 2,5 В | 100 мВ - 20 В | 100 мВ - 3,8 В | 100 мВ - 2 В | 100 мВ - 2 В | 100 мВ - 1,8 В | 100 мВ - 1,8 В |
| Дифференц. выходы | • | • | • | • | • | • | • | • | • | ||||
| Уровни LDVS | • | • | • | • | • | ||||||||
| Внешний запуск | • | • | • | • | • | • | • | • | • | ||||
| Режим стробирования | • | • | • | • | • | • | • | • | • | ||||
| Дист. управление | • | • | • | • | • | • | • | • | • | • | • | • | • |
| Генерация импульсов | • | • | • | • | • | • | • | • | • | • | • | • | |
| Генерация кодовых последстей/данных | • | • | • | • | • | • | • | • | • | • | • | • | |
| Генерация ПСП | • | • | • | • | • | • | • | • | • | • | • | ||
| Пакетные сигналы | • | • | • | • | • | • | • | • | • | • | • | ||
| Пакеты данных | • | • | • | • | • | • | • | • | • | • | |||
| Память (Кбит/канал | 16 Кбит/канал | 512 Кбит/канал | 16 Кбит/канал | 16 Кбит/канал | 64 Кбит/канал | 64 Кбит/канал | 16 Кбит/канал | 16 Кбит/канал | 12 Кбит/канал | 12 Кбит/канал | 8 Кбит/канал | 32 Кбит/канал | |
| Двоичная ПСП (2n1) | n = 7, 8, ...14 | n = 7, 8, ...14 | n = 7, 8, ...14 | n = 7, 8, ...15 | n = 7, 8, ...15 | n = 7, 8, ...14 | n = 7, 8, ...14 | n = 5 ,6, ...32 | n = 5 ,6, ...32 | n = 7 ,8, ...31 (PRWS) | n = 5 ,6, ...32 | ||
| Организация циклов с использованием сегментов | 4 сегм./1 уровень цикла | 4 сегм./1 уровень цикла | множество сегментов; до 5 уровней цикла | 4 сегм./1 уровень цикла | |||||||||
| Управляемое внесение джиттера | • | • | • | • | |||||||||
| Регулируемая длительность | • | • | • | • | • | • | • | • | • | • | • | • | |
| Регулируемая задержка | • | • | • | • | • | • | • | • | • | • | • | • | • |
| Свободная от глитчей перестройка временных параметров (патент) | • | • | • | • | • | • | • | • Прим. 2 |
• Прим. 2 |
• | |||
| Аналоговое суммир. каналов | • | • | • | ||||||||||
| Цифровое суммир. каналов | • | • | • | • | • | ||||||||
| Многоуровневые формы сигналов | • | • | • | • | • | • | |||||||
| Синусоид. сигнал | • | ||||||||||||
| Модуляция | • | ||||||||||||
| Шум с настраиваемым пик-фактором | • | ||||||||||||
| Связанность каналов | • | ||||||||||||
| Несвязанность каналов | • |
1. Модули VXI с двумя каналами в каждом модуле несколько модулей в одном базовом блоке VXI можно объединить для создания многоканальных систем.
2. Свободная от глитчей перестройка временных параметров только в “прямом” режиме тактового сигнала с при использовании внешнего источника тактового сигнала.
3. Для генераторов 81101A, 81104A и 81110A амплитуда при выходном импедансе 1 кОм на нагрузке 50 Ом.
4. Выходной импедансе 5 Ом на нагрузке 50 Ом.
