• Диапазон частот от 15 МГц до 3,35 ГГц
• Форматы данных NRZ, RZ и R1
• Глубина памяти кодовых последовательностей 12 Mбит/канал
• Низкие значения джиттера и погрешности
• Быстрые времена переключения
• Вход управления задержкой для ввода заранее определенного джиттера
• Эмуляция джиттера до ± 250 пс
• Удобный графический интерфейс пользователя
• Амплитуда выходного сигнала от 50 мВ до 2 В
• Дифференциальные выходы
• 1 или 2 канала
Генераторы тактовых сигналов, импульсов, данных, кодовых и псевдослучайных последовательностей для любых приложений до 3,35 ГГц
Необходимость генерации импульсов и кодовых последовательностей заложена в основе определения характеристик цифровых устройств. Возможность эмуляции определенных ситуаций, с которыми может встретиться испытуемое устройство в реальных условиях применения, очень важна. Такая эмуляция должна предусматривать испытания как для типовых условий, так и для наихудшего случая. Для точной эмуляции требуются высочайшая достоверность сигнала и высокие временные характеристики, а также возможность полного управления параметрами при моделировании испытания для наихудшего случая.

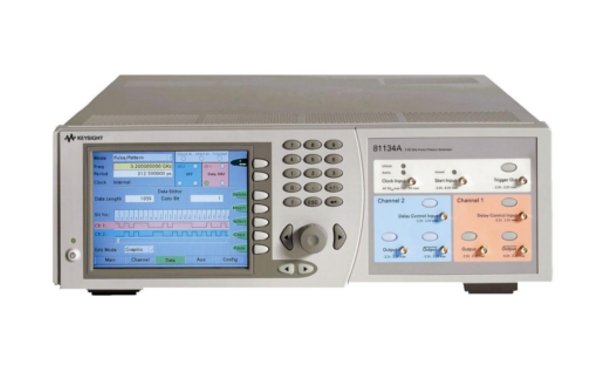

Генераторы импульсов/кодовых последовательностей 81133А/34А обеспечивают исключительно высокие характеристики и точность временных параметров сигналов. За счет этого они могут служить идеальными источниками тактовых сигналов, импульсов, данных, кодовых и псевдослучайных последовательностей для любых приложений до 3,35 ГГц.
Имея глубину памяти кодовых последовательностей 12 Мбит на канал, 81133А/34А позволяют генерировать длинные последовательности данных, требуемые при испытаниях современных высокоскоростных интерфейсов, таких как: PCI Express, Serial ATA и другие.
Генераторы импульсов/кодовых последовательностей 81133А/34А обеспечивают программирование периода импульсных последовательностей от 66,6 нс (15 МГц) до 298,5 пс (3,35 ГГц) по всем каналам. На таких частотах время переключения из одного состояния в другое играет большое значение. Для генераторов 81133А/34А это время обычно меньше 60 пс. При среднеквадратическом значении собственного джиттера 1,5 пс (типовое значение) обеспечивается наилучшее качество сигнала.
Функции управления задержкой (Delay Control Input) и изменяемой точки пересечения (Variable Crossover Point) обеспечивают быстрые и простые измерения достоверности сигнала, включая эмуляцию реальных сигналов путем добавления джиттера к тактовым сигналам или сигналам данных, либо путем искажений глазка при измерениях глазковой диаграммы. Частота, уровень и форма огибающей вводимого джиттера могут легко меняться. Это может быть реализовано посредством подключения к входу управления задержкой 81133А/34А генератора сигналов произвольной формы, такого как 33220А.
Графический интерфейс пользователя обеспечивает доступ ко всем необходимым параметрам. Управление генератором 81133А/34А от ПК может осуществляться по одному из интерфейсов: GPIB, LAN или USB 2.0. Новая программа Pattern Management Tool, устанавливаемая на ПК, делает работу с длинными кодовыми последовательностями еще проще. Она позволяет создавать, изменять и запоминать кодовые последовательности в компьютере с операционной системой Windows и затем быстро загружать, когда необходимо, выбранную кодовую последовательность в генератор по одному из интерфейсов. Программу Pattern Management Tool можно бесплатно загрузить с сайта компании Agilent.
Генератор 81133А/34А особенно удобен при измерениях глазковых диаграмм. В этом случае в качестве партнера по измерению рекомендуется использовать осциллограф Infiniium серии DSO90000B с высокими техническими характеристиками или анализатор сигналов цифровой связи 86100С с усовершенствованными возможностями анализа джиттера (DCAJ). Вместе с 81133А/34А эти осциллографы образуют законченное техническое решение по типу стимул/отклик для исследования высокоскоростных цифровых схем.
Генераторы импульсов/кодовых последовательностей 81133А/34А компании Agilent
| 81133А |
|
| Диапазон изменения периода, разрешение | от 298,5 до 66,6 пс, 6 десятичных разрядов |
| Диапазон изменения частоты, разрешение | от 15 МГц до 3,35 ГГц, 1 ГГц |
| Собственный джиттер | |
| Число каналов | 1 |
| Время переключения (от 20% до 80%) | < 60 пс |
| Диапазон изменения задержки, разрешение | от −5 нс до 230 нс, 1 пс |
| Диапазон изменения фазы, разрешение | от 6000° до +279000°; 0,01° или 1 пс |
| Диапазон изменения длительности импульса, разрешение | от 100 пс до (период − 100 пс), 1 пс |
| Диапазон изменения коэффициента заполнения, разрешение | от 0,15% до 99,85%; 0,002 % или 1 пс |
| Делители | 1, 2, 4, 8, 16, 32, 64, 128 |
| Диапазон изменения амплитуды (размах) | от 50 мВ до 2,00 В |
| Окно изменения уровня, разрешение | от −2,00 В до +3,00 В, 10 мВ |
| Импеданс | 50 Ом (номинальное значение) |
| Диапазон изменения точки пересечения | от 30% до 70% |
| Глубина памяти кодовых последовательностей | 8 Кбит на канал/12 Мбит расшир. память |
| Форматы данных | RZ / NRZ / R1 |
| Вариации псевдослучайных двоичных последовательностей (2n1) | n = 5, 6...31 |
| Предварительно заданные логические уровни | ECL, ECLGND, LVT, VPCL и LVDS |
| Интерфейсы в стандартной конфигурации | GPIB, LAN, USB 2.0 |
