Широкодиапазонный высокоточный генератор прямоугольных импульсов с блоком усиления до 100 В предназначен для исследования, настройки и испытания систем, используемых в радиоэлектронике, связи, радиолокации, приборостроении, а так же в поверочных и ремонтных органах. Генератор обеспечивает ручное и автоматизированное (USB2.0) управление режимами работ. Разработан в конструктиве “Надел-85” предназначен для работы в жестких условиях эксплуатации.
Режим запуска внутренний, внешний, однократный.

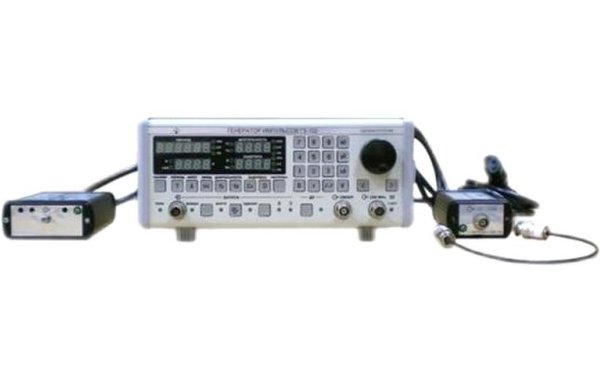

Генератор импульсов Г5-100 состоит из двух блоков: собственно генератор и формирователь 10 - 100 В.
|
|
Основные технические характеристики генератора импульсов Г5-100:
|
Параметры
|
Выход 1
|
Выход 2
|
|
Период повторения:
одинарные импульсы
парные импульсы
|
0,01 мкс-100 с
0,02 мкс-100 с
|
1 мкс- 100 с
2 мкс– 100 с
|
|
Погрешность установки периода
|
± 10-4 T
|
± 10-4 T
|
|
Амплитуда импульсов, В
|
1 - 10 на Rн=50Ом
|
10 - 100 на Rн=600 Ом
|
|
Полярность
|
любая
|
любая
|
|
Длительность импульсов
(основного и парного)
|
5 нс - 1 с
|
100 нс - 1 с
|
|
Погрешность установки длительности импульса:
|
±(10-3t + 2 нс)
|
±(10-3t + 20 нс)
|
|
Временной сдвиг:
основного импульса относительно
синхроимпульса и между импульсами в паре
|
0 - 1 с
|
0 - 1 с
|
|
Длительность фронта и среза, нс
|
2 на RН=50 Ом
|
не более 100 до 50 В
и не более 150 от 50 до 100 Вна RН=600 Ом
|
|
Выброс на вершине и
неравномерность вершины, %
|
не более 5
|
не более 10
|
|
Дискретность установки длительности импульса и временных сдвигов
|
2,5 нс
|
2,5 нс
|
|
Основная погрешность установки:
амплитуды импульсов, %
длительности импульсов, %
временного сдвига D
|
5 – 7,5
0,1
± (10-3D+2 нс)
|
не более 10-15
0,1% + 20 нс
|
|
Смещение базовой линии
|
±5 В
|
отсутствует
|
|
Напряжение питания
|
(220±22) В, (50+0,5) Гц *
|
* С 2014 г. () В и (115±11,5) В (400 ±20) Гц по заказу потребителей
Масса(кг): генератор 3,9, выносной блок 0,4
Габариты(мм): 250x311x116, выносной блок 125x55x35
Заменяет: Г5-54, Г5-56, Г5-60, Г5-63, Г5-75, Г5-78 (частично), Г5-79 (в части импульсов прямоугольной формы), Г5-82, Г5-88, Г5-89.
|
