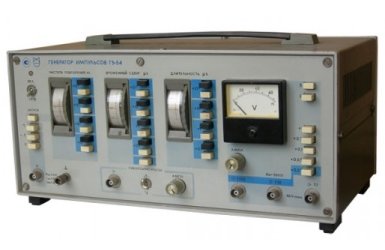

Генератор Г5-54

Артикул: 1-16490

• Частота (период повторения) 0,01-100 кГц
• Погрешность установки частоты, периода 0,1 F
• Максимальная амплитуда импульса 50 В (500 Ом)
• Погрешность установки амплитуды 0,1 U + K*1 В
• Длительность импульсов 0,1 - 1000 мкс
• Погрешность установки 0,1 т + 30 нс
• Длительность фронта, нс: ≤ 50 (скважность≤5), ≤75(скважность 2-5)
• Длительность среза, нс: ≤ 100 (скважность ≥5), ≤120(скважность 2-5)
• Неравномерность вершины импульса и исходного уровня в паузе между импульсами ≤ 5%
• Временный сдвиг (задержка) основного импульса относительно синхроимпульса, мкс 0,1 - 100
• Погрешность установки временного сдвига 0,1 D + 30 нс
• Минимально допустимая скважность 50

Генератор Г5-54

Генератор Г5-54 - источник простых видов выходных последовательностей импульсов. Генератор импульсный Г5-54 применяется для исследования и обслуживания различных радиотехнических устройств.
Особенности генератора Г5-54:
• Малые габаритные размеры и масса.
• Плавные регулировки параметров
• Жесткие условия эксплуатации

Общие параметры
Частота (период повторения) 0,01-100 кГц
Погрешность установки частоты, периода 0,1 F
Максимальная амплитуда импульса 50 В (500 Ом)
Погрешность установки амплитуды 0,1 U + K*1 В
Длительность импульсов 0,1 - 1000 мкс
Погрешность установки 0,1 т + 30 нс
Длительность фронта, нс: ≤ 50 (скважность≤5), ≤75(скважность 2-5)
Длительность среза, нс: ≤ 100 (скважность ≥5), ≤120(скважность 2-5)
Неравномерность вершины импульса и исходного уровня в паузе между импульсами ≤ 5%
Временный сдвиг (задержка) основного импульса относительно синхроимпульса, мкс 0,1 - 100
Погрешность установки временного сдвига 0,1 D + 30 нс
Минимально допустимая скважность 50
Мощность 50 ВА
Габариты 370х227х185 мм
Масса 6 кг
