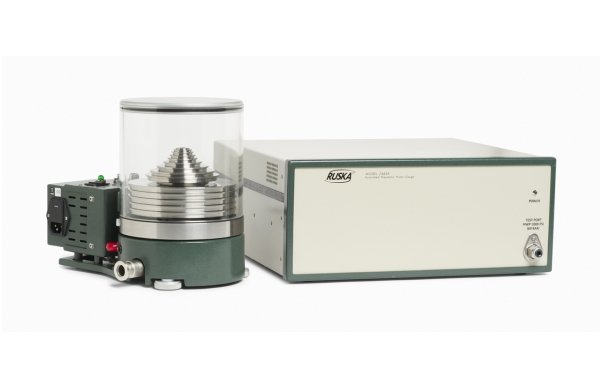

Газовый грузопоршневой манометр Fluke 2465A

Артикул: 1-349842

  • Диапазон давления: от 0 до 7 МПа (избыточное давление), от 1,4 кПа до 7 МПа (абсолютное давление)
  • Новый автоматический поплавковый регулятор
  • Точность считываний до 0,0010 % (10 миллионных долей) для давления до 0,7 МПа


Модель 2465 эталона с газовым поршнем применяется в национальных лабораториях стандартов, коммерческих и государственных организациях уже более 40 лет.

С момента выпуска устройство претерпело изменения, направление на улучшение его эксплуатационных характеристик и сокращение нагрузки на оператора. Теперь компания Fluke Calibration предлагает новый этап в развитии модели 2465. С новым автоматическим поплавковым регулятором участие оператора сводится только к приложению весовой нагрузки, в то время как уровень эффективности эталона с газовым поршнем остался максимальным: 0,0010 % показаний для давления до 700 кПа, 0,0027 % показаний для давления до 7 МПа. Испытанные временем материалы, ручная сборка и сравнение с материалами национальных лабораторий стандартов на высочайших уровнях в сочетании с новой технологией делают эталон с газовым поршнем модели 2465 лучшим эталоном для контроля газового давления в мире.

  • Диапазон давления: от 0 до 7 МПа (избыточное давление), от 1,4 кПа до 7 МПа (абсолютное давление)
  • Новый автоматический поплавковый регулятор
  • Точность считываний до 0,0010 % (10 миллионных долей) для давления до 0,7 МПа
  • Точность считываний до 0,0027 % (27 миллионных долей) для давления от 0,7 до 7 МПа
  • Точность: меньше чем 3 миллионные доли
  • Стабильность: меньше чем 3 миллионные доли в год
  • Разрешение: 0,0001 % (1 миллионная доля) или 1 мг
  • Режимы эталона, абсолютного давления, вакуума и низкого давления

Общие характеристики

Диапазон давления Режим эталона: от 1,4 кПа до 7 МПа избыточного давления
Режим абсолютного давления: от 1,4 кПа до 7 МПа абсолютного давления
Режим вакуума: от -100 до 0 кПа избыточного давления (Давление в вакууме зависит от местного атмосферного давления)
Электропитание от 115 до 230 В перем. тока, от 50 до 60 Гц, 15 Вт
Температура Эксплуатация: от 15 до 28 °C
Хранение: от -20 до 70 °C
Влажность Эксплуатация: относительная влажность от 20 до 75 %, хранение: от 0 до 90 %
Рабочая среда под давлением Азот высокой степени чистоты или сухой чистый воздух с содержанием углекислого газа менее 0,5 миллионной доли и воды менее 5 миллионных долей, температура конденсации не более -50 °C, размер частиц менее 50 микрон. Можно использовать газ более низкого качества, но периодичность очистки поршня и цилинда при этом увеличится.



Эксплуатационные качества

Точность (неопределенность типа А) Меньше чем 3 миллионные доли
Значения указаны для уровня достоверности 95 % (2σ)
Долговременная стабильность Менее 1,5 миллионной доли за два года
Значения указаны для уровня достоверности 95 % (2σ)
Разрешение 1 миллионная доля или 1 мг



Сборки поршень/цилиндр

Низкий диапазон Номинальная площадь: 3,4 см²
Диапазон давления: от 1,4 до 170 кПа
Минимальной давление автоматического поплавка: 7 МПа
Суммарная погрешность: 0,001 % показаний или 0,07 Па (пороговое давление – 7 кПа)
Материалы: поршень изготовлен из нержавеющей стали 440C, цилиндр – из цементированного карбида вольфрама
Температурный коэффициент: 1,5E-05/ °C
Нижне-средний диапазон Номинальная площадь: 0,84 см²
Диапазон давления: от 11,7 до 700 кПа
Минимальной давление автоматического поплавка: 35 кПа
Суммарная погрешность: 0,001 % показаний или 0,28 Па (пороговое давление – 28 кПа)
Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама
Температурный коэффициент: 9,1E-06/ °C
Верхне-средний диапазон Номинальная площадь: 0,168 см²
Диапазон давления: от 14 кПа до 3,5 Мпа
Минимальной давление автоматического поплавка: 140 кПа
Суммарная погрешность: 0,0026 % показаний или 2,8 Па (пороговое давление – 110 кПа)
Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама
Температурный коэффициент: 9,1E-06/ °C
Верхний диапазон Номинальная площадь: 0,084 см²
Диапазон давления: от 14 кПа до 7 МПа
Минимальной давление автоматического поплавка: 240 кПа
Суммарная погрешность: 0,0026 % показаний или 2,8 Па (пороговое давление – 110 кПа)
Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама
Температурный коэффициент: 9,1E-06/ °C



Набор утяжелителей

Полная масса 6 кг
Максимальная опорная масса: 1 кг



Система автоматического поплавкового регулирования

Автоматический поплавковый регулятор Самозапирающийся регулятор автоматически генерирует давление и поддерживает положение поршня на нужном уровне давления.



В комплект входит программное обеспечение WinPrompt.

Диапазон автоматического регулирования поплавка Поршень и цилиндр низкого диапазона: от 7 до 170 кПа
Поршень и цилиндр нижне-среднего диапазона: от 35 до 700 кПа
Поршень и цилиндр верхне-среднего диапазона: от 140 кПа до 3,5 МПа
Поршень и цилиндр верхнего диапазона: от 240 кПа до 7 МПа
Положение поплавка Индуктивный датчик
Детализация положения поплавка: 0,002 см Детализация скорости снижения: 0.001 см/мин
Температура поршня Платиновый резистивный термометр 100 Ом;
Тоность: ±0,1 °C
Разрешение: 0,01 °С
Монитор лабораторных условий (LEM) Типы датчиков
Температура: тонкопленочная платина 1000 Ом RTD
Влажность: емкостный датчик влажности IC
Барометрическое давление: пьезорезистивный монолитный кремниевый датчик давления



Точность
Температура: ± 2 °C
Влажность: ± 15 %
Давление: ± 5 мм рт.ст.

Вакуумный модуль Термоэлектрический датчик
Точность: 10 % показаний или 10 мТорр (в зависимости от того, какое значение больше)
Разрешение: 1 мТорр
Барометрический датчик стандарта Точность: менее ± 14 кПа в год
Точность в режиме низкого избыточного давления: ± 14 кПа
Разрешение: 1 кПа



Компьютерный интерфейс

Требования Процессор уровня Pentium, интерфейс RS-232C, монитор, мышь или другое указывающее устройство, клавиатура, 2 Мб свободного места на диске, операционная система Windows 95 или более новой версии
