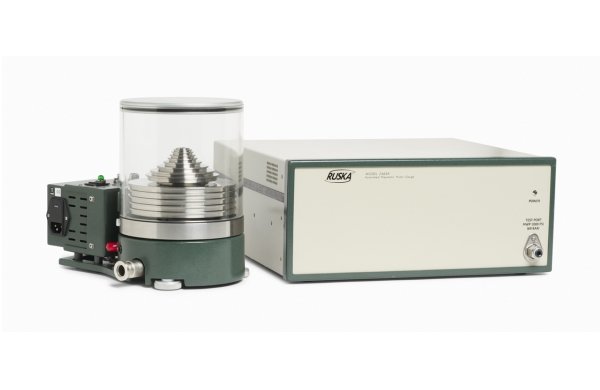

Поршневой цилиндр 13,8 кПа – 3,5 МПа (от 140 мбар до 35 бар)
- Диапазон давления: от 0 до 7 МПа (избыточное давление), от 1,4 кПа до 7 МПа (абсолютное давление)
- Новый автоматический поплавковый регулятор
- Точность считываний до 0,0010 % (10 миллионных долей) для давления до 0,7 МПа
- Точность считываний до 0,0027 % (27 миллионных долей) для давления от 0,7 до 7 МПа
- Точность: меньше чем 3 миллионные доли
- Стабильность: меньше чем 3 миллионные доли в год
- Разрешение: 0,0001 % (1 миллионная доля) или 1 мг
- Режимы эталона, абсолютного давления, вакуума и низкого давления
|
Общие характеристики |
|
| Диапазон давления | Режим эталона: от 1,4 кПа до 7 МПа избыточного давления Режим абсолютного давления: от 1,4 кПа до 7 МПа абсолютного давления Режим вакуума: от -100 до 0 кПа избыточного давления (Давление в вакууме зависит от местного атмосферного давления) |
| Электропитание | от 115 до 230 В перем. тока, от 50 до 60 Гц, 15 Вт |
| Температура | Эксплуатация: от 15 до 28 °C Хранение: от -20 до 70 °C |
| Влажность | Эксплуатация: относительная влажность от 20 до 75 %, хранение: от 0 до 90 % |
| Рабочая среда под давлением | Азот высокой степени чистоты или сухой чистый воздух с содержанием углекислого газа менее 0,5 миллионной доли и воды менее 5 миллионных долей, температура конденсации не более -50 °C, размер частиц менее 50 микрон. Можно использовать газ более низкого качества, но периодичность очистки поршня и цилинда при этом увеличится. |
|
Эксплуатационные качества |
|
| Точность (неопределенность типа А) | Меньше чем 3 миллионные доли Значения указаны для уровня достоверности 95 % (2σ) |
| Долговременная стабильность | Менее 1,5 миллионной доли за два года Значения указаны для уровня достоверности 95 % (2σ) |
| Разрешение | 1 миллионная доля или 1 мг |
|
Сборки поршень/цилиндр |
|
| Низкий диапазон | Номинальная площадь: 3,4 см² Диапазон давления: от 1,4 до 170 кПа Минимальной давление автоматического поплавка: 7 МПа Суммарная погрешность: 0,001 % показаний или 0,07 Па (пороговое давление – 7 кПа) Материалы: поршень изготовлен из нержавеющей стали 440C, цилиндр – из цементированного карбида вольфрама Температурный коэффициент: 1,5E-05/ °C |
| Нижне-средний диапазон | Номинальная площадь: 0,84 см² Диапазон давления: от 11,7 до 700 кПа Минимальной давление автоматического поплавка: 35 кПа Суммарная погрешность: 0,001 % показаний или 0,28 Па (пороговое давление – 28 кПа) Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама Температурный коэффициент: 9,1E-06/ °C |
| Верхне-средний диапазон | Номинальная площадь: 0,168 см² Диапазон давления: от 14 кПа до 3,5 Мпа Минимальной давление автоматического поплавка: 140 кПа Суммарная погрешность: 0,0026 % показаний или 2,8 Па (пороговое давление – 110 кПа) Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама Температурный коэффициент: 9,1E-06/ °C |
| Верхний диапазон | Номинальная площадь: 0,084 см² Диапазон давления: от 14 кПа до 7 МПа Минимальной давление автоматического поплавка: 240 кПа Суммарная погрешность: 0,0026 % показаний или 2,8 Па (пороговое давление – 110 кПа) Материалы: поршень и цилиндр изготовлены из цементированного карбида вольфрама Температурный коэффициент: 9,1E-06/ °C |
|
Набор утяжелителей |
|
| Полная масса | 6 кг |
| Максимальная опорная масса: | 1 кг |
|
Система автоматического поплавкового регулирования |
|
| Автоматический поплавковый регулятор | Самозапирающийся регулятор автоматически генерирует давление и поддерживает положение поршня на нужном уровне давления.
В комплект входит программное обеспечение WinPrompt. |
| Диапазон автоматического регулирования поплавка | Поршень и цилиндр низкого диапазона: от 7 до 170 кПа Поршень и цилиндр нижне-среднего диапазона: от 35 до 700 кПа Поршень и цилиндр верхне-среднего диапазона: от 140 кПа до 3,5 МПа Поршень и цилиндр верхнего диапазона: от 240 кПа до 7 МПа |
| Положение поплавка | Индуктивный датчик Детализация положения поплавка: 0,002 см Детализация скорости снижения: 0.001 см/мин |
| Температура поршня | Платиновый резистивный термометр 100 Ом; Тоность: ±0,1 °C Разрешение: 0,01 °С |
| Монитор лабораторных условий (LEM) | Типы датчиков Температура: тонкопленочная платина 1000 Ом RTD Влажность: емкостный датчик влажности IC Барометрическое давление: пьезорезистивный монолитный кремниевый датчик давления
Точность |
| Вакуумный модуль | Термоэлектрический датчик Точность: 10 % показаний или 10 мТорр (в зависимости от того, какое значение больше) Разрешение: 1 мТорр |
| Барометрический датчик стандарта | Точность: менее ± 14 кПа в год Точность в режиме низкого избыточного давления: ± 14 кПа Разрешение: 1 кПа |
|
Компьютерный интерфейс |
|
| Требования | Процессор уровня Pentium, интерфейс RS-232C, монитор, мышь или другое указывающее устройство, клавиатура, 2 Мб свободного места на диске, операционная система Windows 95 или более новой версии |
