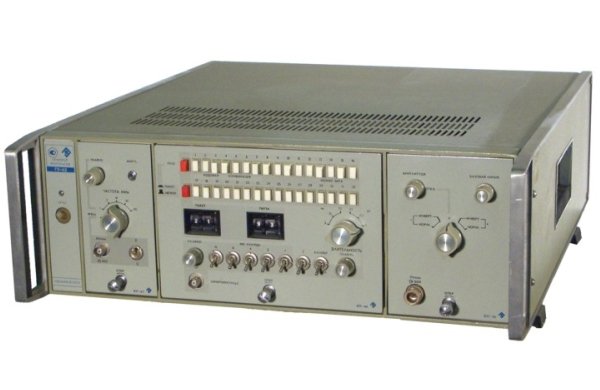

Г5-61 генератор
Источники сложных видов выходных последовательностей импульсов на высоких тактовых частотах. Применяются для измерения статических, динамических и функциональных параметров импульсных и микроэлектронных устройств. Генератор Г5-61 отличается широким диапазоном программирования основных параметров и высокой тактовой частотой (до 100 МГц). Г5-62 - генератор кодовых комбинаций импульсов со свободно выбираемой структурой на высоких тактовых частотах (до 120 МГц). Предусматривается расширение функциональных возможностей генератора (формирование ПСП, биполярной последовательности) с помощью сменных блоков.
Основные данные Г5-61
• Длина кодовой комбинации 32 бит
• Число коновых комбинаций в пакете и пауза между пакетами 1-99 (Г5-62)
• Амплитуда импульсов (при Rн = 50 Ом) 0-5 В (Г5-61); 1,5-5 В (Г5-62)
• Базовое смещение ±(0-5) В (Г5-61), ±(0-2) В (Г5-62)
• Длительность, нс:
- импульсов 3-9999 (Г5-61), 3-3000 (Г5-62);
- фронта, среза не более 2
• Погрешность установки длительности и частоты импульсов не более 10%
• Погрешность установки длительности 0,1 т + 3 нс
• Тактовая частота 10 кГц - 99 МГц (Г5-61); 0,3-120 МГц (Г5-62)
• Временной сдвиг 0-9999 нс (Г5-61), 0-20 нс (Г5-62)
• Основная погрешность установки временного сдвига не более 5% (Г5-61)
• Дискретность установки (Г5-61):
- временных параметров 1 нс;
- амплитудных параметров 10 мВ;
- частоты 1 ед. сч.
• Выброс на вершине, неравномерность вершины и исходного уровня в паузе, наклон вершины не более 10% (Г5-62)
- Программируемый генератор кодовых комбинаций импульсов Г5-61)
- Режимы работы: однократный или непрерывный, импульсный (RZ) или потенциальный (NRZ)
- Генератор кодовых комбинаций импульсов (Г5-62)
- Режимы работы: непрерывный или режим пакетов, импульсный (RZ) или потенциальный (NRZ)
