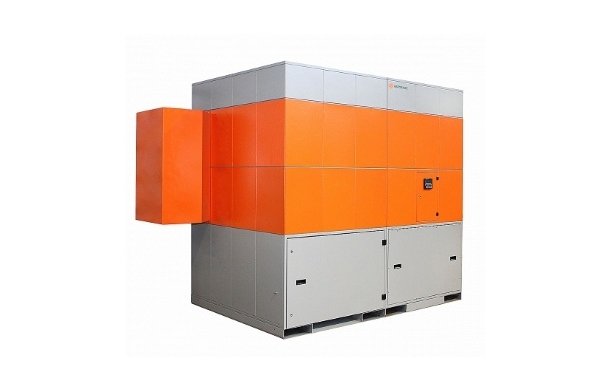

ВЫТЯЖНЫЕ И ФИЛЬТРОВАЛЬНЫЕ СИСТЕМЫ FCS (L=16000-36000 м3/час)
Вытяжная и фильтровальная система FCS с автоматической очисткой фильтровальных патрон предназначена для очистки воздуха от загрязнений, различных видов дыма и пыли, образующихся в процессе сварочных работ, сухой металлообработки, а также при газовой, плазменной и лазерной резке, где образуется большое количество мелкодисперсной пыли с размером частиц от 0,1 мкм до 1,0 мкм. Вытяжные и фильтровальные системы FCS эксплуатируются в помещении как конечное устройство по рециркуляционной схеме с возвратом отфильтрованного и очищенного воздуха обратно в производственное помещение
ПРИНЦИП РАБОТЫ: Загрязненный воздух удаляется от источника выделения вредных веществ с помощью вытяжных устройств, либо от стола термической резки с помощью встроенных в стол вытяжных каналов, затем по воздуховоду через входной патрубок загрязнённый воздух попадает в фильтровальную камеру, в которой находятся несколько фильтровальных элементов из полиэстера с тефлоновой мембраной ePTFE и системой очистки через электромагнитный клапан под действием пульсирующей струи сжатого воздуха во внутреннее пространство фильтроэлемента, таким образом, продувая его.
КОНСТРУКЦИЯ:
Металлический корпус с толщиной стенки 1,5мм и качественной порошковой окраской с толщиной покрытия не менее 100мкм.
В корпусе фильтровентиляционной системы FCS находится камера предварительной очистки на основе защитных экранов установленных перед каждым фильтровальным элементов (защита от прямого попадания искр и окалин на фильтроэлементы), и фильтрационного отсека, где расположены от 8 до 18 вертикально расположенных фильтровальных элементов с площадью фильтрации 20м² каждый. Так общая площадь фильтрующей поверхности будет равна от 160 до 360м². Радиальный вентилятор двухстороннего всасывания с клиноременной передачей в звукоизолированном отсеке, производительностью от 16000 до 36000м3/час (рабочая производительность вентилятора под нагрузкой). Пневмосистема подачи сжатого воздуха для регенерации фильтровальных элементов и управления механизмом поджатия пылесборника с распределительно-контролирующими элементами (манометры, влагомаслоотделитель), электронный пульт управления и обслуживания системы с LCD дисплеем на базе контроллера промышленного контроллера SEGNETICS SMH 2Gi на русском языке.
ПРИНЦИП ОЧИСТКИ И ФИЛЬТРАЦИИ: Способ регенерации (самоочистки) фильтроэлемента построен по уникальной запатентованной технологии. Внутри фильтровального элемента расположено ротационное (крутящееся) перфорированное сопло, закрепленное на рамке, таким образом, что длина сопла равна высоте фильтроэлемента. Накопление пыли на фильтровальных элементах контролируется датчиком перепада давления. При достижении установленного заданного параметра перепада давления между грязной и чистой зоной (до фильтроэлемента и после фильтроэлемента) запускается алгоритм системы самоочистки, при котором система управления начинает циклично подавать импульсы сжатого воздуха (5-6 атм.) из встроенного ресивера через электромагнитный клапан в ротационное перфорированное сопло, сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность фильтровального элемента. Таким образом пыль стряхивается в пылесборник объёмом 192л, который необходимо периодически (по мере наполнения) опорожнять. Количество пылесборников зависит от производительности фильтровентиляционной системы.
В случае необходимости, могут быть внесены изменения в технические характеристики изделия под индивидуальные требования заказчика.
Изготовитель оставляет за собой право вносить изменения в конструкцию изделия направленные на повышение качества и надежности, которые могут быть не отражены в настоящем документе, без предварительного уведомления.
