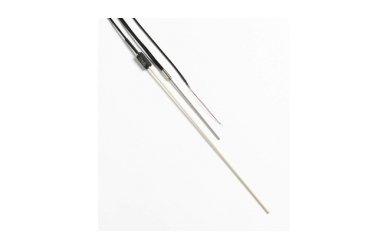

Термопара типа R, 635 мм, с эталонным местом соединения
X = концевое устройство. Следует указывать «B» (оголенный провод), «W» (универсальный разъем термопары «медь – медь») или «R» (стандартный разъем термопары типа R/S). Для моделей с эталонными местами соединения не следует указывать «R», а для моделей без эталонных мест соединения не следует указывать «W».
Рабочий спай обоих изделий, 5649 и 5650, заключен в оболочку из глинозема диаметром 0,25 дюйма, длина которой может быть равной 50,8 или 63,5 см в зависимости от условий применения. Также возможен заказ холодного спая. Для изготовления холодного спая используется оболочка из нержавеющей стали длиной 21 см и диаметром 4,8 мм. Малый диаметр позволяет свести к минимуму необходимую глубину погружения, а дополнительная длина позволяет погрузить датчик на необходимую глубину.
Специальные луженые медные соединительные провода с ультранизкой термоэдс сохраняют целостность цепи рабочего спая при подключении датчика к микровольтметру или устройству Hart Black Stack.
Каждый датчик изготавливается из проволоки, проходящей выборочный контроль с фиксированной точкой, за счет чего обеспечивается погрешность менее 0,5 °C при температурах до 1100 °C. В диапазоне от 1100 до 1450 °C погрешность возрастает линейно до 3,0 °C. При необходимости большей точности измерения можно заказать индивидуальную калибровку по эталону с реперной точкой, при этом погрешность снижается до ± 0,15 °C при температурах до 962 °C, ± 0,25 °C при температурах до 1100 °C и возрастает линейно до ± 2,0 °C при температурах до 1450 °C.
Датчик легко разбирается, что позволяет легко выполнять самостоятельную калибровку неизолированных проводов.
|
Технические характеристики |
|
| Диапазон | От 0 до 1450°C |
| Тип | Сплав платины и 13% родия и платина (тип R) Сплав платины и 10% родия и платина (тип S) |
| Калибровка | Погрешности дополнительной калибровки по реперным точкам (k=2): ± 0,15 °C при температурах до 962 °C, возрастает линейно до ± 2,0 °C при температурах до 1450 °C. |
| Габариты оболочки горячего спая |
6,35 мм в диаметре; длины см. в информации о размещении заказов |
| Габариты оболочки холодного спая | 4,8 мм в диаметре х 210 мм в длину |
| Долговременная стабильность | ± 0,5 °C при температуре до 1100 °C ± 2,0 °C при температуре до 4500 °C (до года в зависимости от интенсивности использования) |
| Кратковременная стабильность | ± 0,2 °C при температуре до 1100 °C ± 0,6 °C при температуре до 1450°C |
| Погружение | Рекомендуется погружение не менее чем на 152 мм |
| Защитная сумка | В комплект входит сумка модели 2602 |
| Масса | 1 кг |
