Эталонные термисторные зонды Fluke 5644-X

Датчик термистора для стандартов

X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).X = концевое устройство.

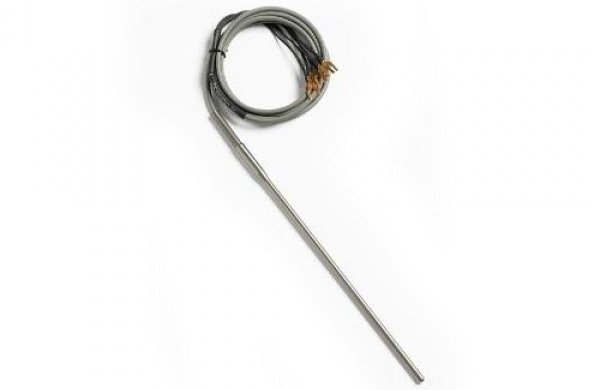

В каждом датчике температуры используется сверхстабильный стеклянный термистор, заключенный в тонкостенную трубку из нержавеющей стали. Основным полупроводниковым компонентом служит шарик из марганца, никеля и оксида кобальта, установленный на платиновую проволоку диаметром 0,1 мм. Для обеспечения долгосрочной стабильности термистор выдерживают под действием различных температур в течение 16 недель. В процессе выдерживания выполняется проверка стабильности датчика на предмет соответствия его показателей техническим характеристикам.

Термисторные датчики 5640, 5641 и 5642 предназначены для диапазона температур от 0 до 60 °C, а датчики 5643 и 5644 – от 0 до 100 °C. Они обеспечивают стабильность на уровне ± 0,002 или ±0,005 °С, гарантированный на один календарный год.

Каждый датчик температуры калибруется в соответствии с требованиями NIST. К калибровке прилагается компьютерная таблица с шагом 0,01 °C, рассчитанная по следующей формуле:

R=exp(A + B/T + C/T2 + D/T3)

Константы для этой формулы берутся из полиномиальной регрессии на основе полученных данных калибровки. В диапазоне температур от 0 до 60 °C калибровка выполняется в тройной точке воды (0,01 °C) и при температурах 15, 25, 30, 37, 50 и 60 °C. В диапазоне от 0 до 100 °C используются дополнительные точки калибровки – 80 и 100 °C.

Каждый датчик температуры настраивается индивидуально и сопровождается свидетельством о поверке производителем. При необходимости калибровки в лаборатории, аттестованной NVLAP, свяжитесь с компанией Fluke Calibration.

Термисторные эталоны – это компактные прецизионные сенсоры, пригодные для использования в качестве вторичных или рабочих температурных эталонов для лабораторных метрологических систем. Они не страдают от тряски и вибрации, и их можно использовать даже в самых сложных полевых условиях, не волнуясь за качество калибровки.

Добавьте к ним термометр 1560 Black Stack от Fluke Calibration и получайте показания сразу в °C, °F и K. Такая комбинация обеспечивает детализацию на уровне 0,0001 градуса и общую точность системы на уровне менее ±0,004 °C.

Сравните стоимость калиброванного датчика температуры 5640 и термометра Black Stack со стоимостью некалиброванного термометра сопротивления, защищенного футляром (ЭПТС). Для диапазона температур от 0 до 100 °C более экономичного решения, чем термисторы серии 5640, нет.
