Модель 5686 полностью удовлетворяет требованиям МТШ-90 и имеет следующие диапазоны сопротивления:
W(302,9146 K) ≥ 1,11807
и
W(234,3156 K) ≤ 0,844235

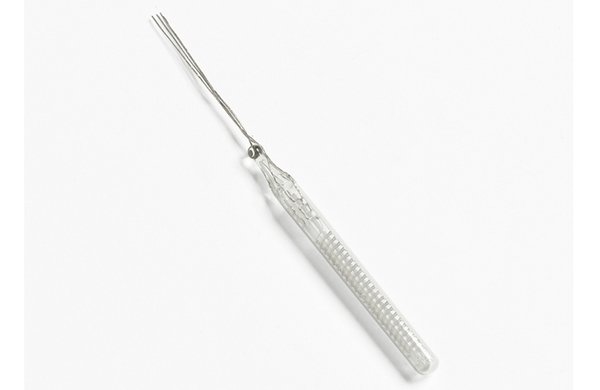

Модель 5686 охватывает температуры от –260 до 232 °C, поэтому идеально подходит для криогенных систем. Ее длина составляет 56 мм при диаметре 5,8 мм. Калибровки по базовой точке доступны для модели 5686 в диапазоне от –260 до 232 °C.
Эти термометры небольшие, но отвечают требованиям по воспроизводимости, надежности и устойчивости, предъявляемым к обычным SPRT. Они успешно справляются со многими трудностями при проведении высокоточных измерений в ситуациях, когда сложно использовать обычные SPRT из-за их большой длины.
| Технические характеристики | |
| Температурный диапазон | 5686: от –260 до 232 °C (от 13 до 505 K) |
| Номинальный RTPW | 25,5 Ом |
| Коэффициент сопротивления | W(302,9146 K) ≥ 1,11807 W(234,3156 K) ≤ 0,844235 |
| Скорость дрейфа | 5686: < 0,005 °C в год в пределах всего диапазона |
| Саморазогрев при TPW | < 0,002 °C при токе 1 мА |
| Воспроизводимость | ± 0,001 °C или менее |
| Дрейф RTPW после теплового цикла | < 0,001 °C |
| Наполняющий газ: | 5686: гелий |
| Подводящие провода | Четыре платиновых провода длиной 30 мм |
| Размер | 5686: диаметр 5,8 мм, длина 56 мм |
