Элементы звукового сопла Fluke 2E3-S

KF [куб. см в минуту/кПа]: 2 000


Каждый molbloc-S поставляется в комплекте:

• элемент расхода molbloc-S
• футляр для транспортировки и хранения
• мягкие уплотнительные кольца многократного использования с поршнем, допускающим изменение степени сжатия, для входного соединения molbloc; центрирующее кольцо, хомут и кольцо избыточного давления типа ISO-KF для выходного соединения molbloc; инструкции по монтажу
• стандартная калибровка неопределенности при стандартном давлении (SP) с использованием воздуха и аккредитованный отчет о калибровке

определение погрешности с повышенной надежностью, возможность калибровки высокого и низкого давления и использования других калибровочных газов – обращайтесь за консультацией к агенту ли на завод.

Модули molbloc со звуковым соплом для расхода газа до 5000 ст. л/мин

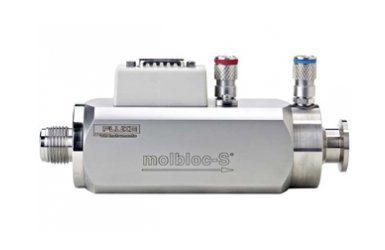

Модуль molbloc-S® представляет собой высокоточный эталон сравнения для калибровки других эталонов сравнения, а также датчиков и контроллеров расхода. molbloc-S используется совместно с терминалами molbox1+ или molbox RFM™ для расширения диапазона калибровочных систем molbloc/molbox™ и обеспечения наивысшей точности при потоках средней и высокой интенсивности. С molbloc-S могут быть использованы существующие терминалы molbox1 со встроенным ПО версии 4.0 или более поздней и все терминалы molbox1+.

Основные характеристики

• Покрытие диапазона до 5 000 ст. л/мин. (азот или воздух)
• Совместимость с molbox1+ или существующими расходными терминалами molbox1 и molbox RFM, а также с ПО COMPASS
• Проверенный принцип критического расхода в (звуковом) сопле расходомера Вентури, дополненный гравиметрической калибровкой
• Минимальная чувствительность к загрязнениям
• Погрешность измерения:
  до ±0,125 % от показаний с molbox1+
  ± 0,2 % от показаний с molbox1
  ± 0,5 % от показаний с molbox RFM
• Доступна калибровка по воздуху, азоту, аргону, водороду, гелию, оксиду азота (I) и др. газам; механизм компенсации плотности влажного воздуха обеспечивает работу с окружающей воздушной средой
• Превосходный диапазон измерения 10:1 при использовании molbox1+S или других моделей molbox с вакуумом.
• Измерение избыточного абсолютного входного давления с помощью обоих датчиков абсолютного давления molbox снижает погрешность и увеличивает надежность
• Измерение избыточного абсолютного давления перед устройством с помощью обоих преобразователей абсолютного давления molbox снижает погрешность и увеличивает надежность
• Непрерывное считывание показаний в реальном времени по аналогии с традиционным ламинарным элементом molbloc-L
• Возможность полной автоматизации

Диапазоны molbloc-S

Расход газа через molbloc-S прямо пропорционален абсолютному давлению на входе устройства и не зависит от давления на выходе или разностного давления. Диапазоны расхода molbloc-S определяются коэффициентом K_F преобразования давления в поток molbloc. K_F измеряется в куб. см/кПа и определяет соотношение между расходом и абсолютным давлением на входе molbloc-S. Калибровка molbloc-S производится в диапазонах расхода, соответствующих входному давлению 20 – 200 кПа, 50 – 500 кПа или 200 кПа – 2 МПа.

Для того чтобы измерение давления было действительным, поток у горловины модуля molbloc-S, где расположено сопло Вентури, должен быть критическим, то есть скорость газа должна соответствовать локальной скорости звука. Критический поток достигается при поддержании достаточно низкого коэффициента противодавления (отношения абсолютного давления на выходе molbloc-S к абсолютному давлению на входе). Верхний предел допустимых значений коэффициента противодавления molbloc-S для критического потока колеблется между 0,5 и 0,9 в зависимости от числа Рейнольдса для данного потока газа.

Поскольку расход газа через molbloc-S пропорционален абсолютному давлению на входе, диапазон расхода molbloc-S в конкретном приложении может быть ограничен значением коэффициента противодавления. Для максимизации диапазона элемента molbloc-S можно подключить на его выходе вакуумный насос для снижения давления на выходе во время активности потока. Когда выходное давление поддерживается на достаточно низком уровне, входное давление, а следовательно, и расход, можно регулировать в пределах всего диапазона вплоть до минимального значения для заданного типа калибровки molbloc без ограничений, накладываемых коэффициентом противодавления. Если модуль molbloc-S будет использоваться при атмосферном давлении на выходе (без вакуумного насоса), molbloc можно использовать только в диапазоне входного давления от максимального для заданного типа калибровки до минимального, при котором коэффициент противодавления становится равен предельному значению при текущем числе Рейнольдса. Терминалы molbox1 содержат функции для измерения коэффициента противодавления, автоматического оповещения оператора при превышении этим коэффициентом порогового значения и предотвращения измерений в случае, когда расход не является критическим.
