Элемент массового расхода molbloc
Каждый molbloc поставляется в комплекте:
- Футляр для хранения и транспортировки
- Мягкие уплотнительные кольца многоразового использования для поршня, допускающего изменение степени сжатия, и инструкции по монтажу
- Полная калибровка с использованием азота (N2) низкого давления.
Другая калибровка с использованием N2 и (или) калибровка с использованием газов, не содержащих N2, может быть заказана как отдельная позиция. - Прослеживаемость документального оформления отчета о калибровке для Национального института стандартов и технологий (NIST) США и составление отчетности об измеренных данных калибровки
Ламинарные элементы потока для расхода от 1 куб. см/мин до 100 л/мин

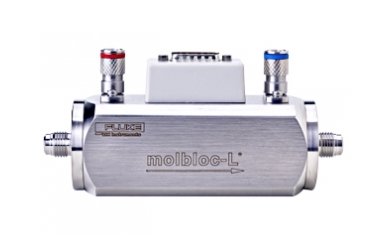

Модули molbloc-L являются ламинарными элементами потока, предназначенными для использования с расходными терминалами molbox. Конструкция модуля molbloc предполагает движение газа вдоль продольного кольцевого зазора между поршнем и точно пригнанным цилиндрическим отверстием в теле molbloc. Различные диапазоны molbloc получаются за счет различных размеров зазора. Для высоких значений диапазона расхода (размер 1E4 и выше) используется более крупное тело molbloc с цилиндрическим отверстием большего размера.
Основные характеристики
- Совместимость с расходными терминалами molbox1+ и molbox RFM, а также с ПО COMPASS
- Встроенный фильтр для защиты от загрязнений
- Измерение избыточного абсолютного давления перед устройством с помощью обоих преобразователей абсолютного давления molbox снижает погрешность и увеличивает надежность
- Непрерывное считывание показаний в реальном времени
- Возможность полной автоматизации
- Отсутствие подвижных частей
Диапазоны molbloc-L
Размеры модулей molbloc имеют обозначения в виде числа, характеризующего их номинальное сопротивление потоку. Номинальное сопротивление выражается в номинальном диапазоне расхода при прохождении азота под абсолютным входным давлением 250 кПа и разностным давлением в molbloc, равным 50 кПа. На практике диапазон расхода molbloc может отличаться от номинального. Различие возникает вследствие вариативности плотности и вязкости газов и вследствие различных вариантов калибровки molbloc исходя из рабочего давления.
|
Технические характеристики – Эталонные типы калибровки molbloc-L – При использовании с терминалом molbox1+ |
|
| Скорость обновления при измерениях | 1 секунда |
| Диапазон | от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. раздел 1.2.5.1.3) |
| Разрешение | 0,0015 % всей шкалы |
| Линейность | ± 0,05 % от показаний на участке 10 – 100 % всей шкалы, ± 0,005 % всей шкалы ниже 10 % всей шкалы |
| Воспроизводимость | ± 0,05 % от показаний на участке 10 – 100 % всей шкалы, ± 0,005 % всей шкалы ниже 10 % всей шкалы |
| Точность1 | ± 0,07 % от показаний на участке 10 – 100 % всей шкалы, ±0,007 % всей шкалы ниже 10 % всей шкалы |
| Стабильность2 (годовая) |
± 0,09 % от показаний на участке 10 – 100 % всей шкалы, ± 0,009 % всей шкалы ниже 10 % всей шкалы |
| Погрешность измерения3 | ± 0,2 % от показаний на участке 10 – 100 % всей шкалы, ± 0,02 % всей шкалы ниже 10 % всей шкалы |
| (N2 или любой газ, поддерживаемый molbox1+, по которому была произведена калибровка) | molbloc 1E5 ± 0,5 % от показаний на участке 25 – 100 % всей шкалы, ± 0,125 % всей шкалы ниже 25 % всей шкалы |
| 1 Точность – обобщенная линейность, гистерезис, воспроизводимость. 2 Стабильность – максимальное изменение значения нуля и верхнего предела диапазона в течение заданного промежутка времени для типичных устройств molbox1+ и molbloc при обычных условиях эксплуатации. Стабильность можно лишь прогнозировать, поэтому для конкретных устройств molbox и molbloc1+ соответствующие значения следует устанавливать экспериментально. 3 Погрешность измерений (точность) – максимальное отклонение показаний расхода molbox1+ от истинного значения расхода через molbloc включая точность, стабильность и погрешность калибровки эталона Fluke. |
|
|
Технические характеристики – Калибровка molbloc-L типа Premium – При использовании с терминалом molbox1+ |
|
| Скорость обновления при измерениях | 1 секунда |
| Диапазон | от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. раздел 1.2.5.1.2) |
| Разрешение | 0,0015 % всей шкалы |
| Линейность | ± 0,05 % от показаний на участке 10 – 100 % всей шкалы, ± 0,005 % всей шкалы ниже 10 % всей шкалы |
| Воспроизводимость | ± 0,05 % от показаний на участке 10 – 100 % всей шкалы, ± 0,005 % всей шкалы ниже 10 % всей шкалы |
| Точность1 | ± 0,07 % от показаний на участке 10 – 100 % всей шкалы, ±0,007 % всей шкалы ниже 10 % всей шкалы |
| Стабильность2 (годовая) |
± 0,03 % от показаний на участке 10 – 100 % всей шкалы, ± 0,003 % всей шкалы ниже 10 % всей шкалы |
| Погрешность измерения3 | ± 0,125 % от показаний на участке 10 – 100 % всей шкалы, ± 0,0125 % всей шкалы ниже 10 % всей шкалы |
| (N2 или любой газ, поддерживаемый molbox1+, по которому была произведена калибровка) | Калибровка типа Premium для molbloc-L 1E5 отсутствует |
| 1 Точность – обобщенная линейность, гистерезис, воспроизводимость. 2 Стабильность – максимальное изменение значения нуля и верхнего предела диапазона в течение заданного промежутка времени для типичных устройств molbox1+ и molbloc при обычных условиях эксплуатации. Стабильность можно лишь прогнозировать, поэтому для конкретных устройств molbox и molbloc1+ соответствующие значения следует устанавливать экспериментально. 3 Погрешность измерений (точность) – максимальное отклонение показаний расхода molbox1+ от истинного значения расхода через molbloc включая точность, стабильность и погрешность калибровки эталона Fluke. |
|
|
Технические характеристики – Эталонные типы калибровки molbloc-L – При использовании с терминалом molbox RFM |
|
| molbloc-L (диапазоны от 1E1-L до 3E4-L включительно) | |
| Скорость обновления при измерениях | 1 секунда |
| Диапазон | от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы для диапазона molbloc-L) |
| Разрешение | 0,01 % всей шкалы |
| Линейность | ±0,23 % от показаний на участке 10–100 % всей шкалы, ±0,023 % всей шкалы ниже 10 % всей шкалы |
| Воспроизводимость | ± 0,1% от показаний на участке 10–100 % всей шкалы, ±0,01 % всей шкалы ниже 10 % всей шкалы |
| Точность1 | ±0,25 % от показаний на участке 10–100 % всей шкалы, ±0,025 % всей шкалы ниже 10 % всей шкалы |
| Расчетная стабильность2 (годовая) |
±0,15 % от показаний на участке 10–100 % всей шкалы, ±0,015 % всей шкалы ниже 10 % всей шкалы |
| Погрешность измерения3 | ±0,5% от показаний на участке 10–100 % всей шкалы, ±0,05 % всей шкалы ниже 10 % всей шкалы |
|
Расходомер molbox RFM с опцией Microrange |
||
| molbloc-L (диапазоны от 1E1-L до 3E4-L включительно) | molbloc-L (только диапазоны 1E5) | |
| Скорость обновления при измерениях | 1 секунда | 1 секунда |
| Диапазон | от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы molbloc-L) | от 0 до всей шкалы molbloc в зависимости от типа калибровки, определяемого типом газа и давлением в molbloc (см. таблицы molbloc-L) |
| Разрешение | 0,01 % всей шкалы, 0,001 % всей шкалы на участке ниже 0,001 % всей шкалы на участке ниже 10 % всей шкалы | 0,01 % всей шкалы |
| Линейность | ± 0,23 % от показаний на участке 1 – 100 % всей шкалы, ± 0,0023 % всей шкалы ниже 1 % всей шкалы |
±0,25 % от показаний на участке 5–100 % всей шкалы, ±0,0125 % всей шкалы на участке ниже 5 % всей шкалы |
| Воспроизводимость | ±0,1 % от показаний на участке 1–100 % всей шкалы, ±0,001 % всей шкалы на участке ниже 1 % всей шкалы | ±0,2 % от показаний на участке 5–100 % всей шкалы, ±0,01 % всей шкалы ниже 5 % всей шкалы |
| Точность1 | ±0,25 % от показаний на участке 1–100 % всей шкалы, ±0,0025 % всей шкалы на участке ниже 1 % всей шкалы | ±0,32 % от показаний на участке 5–100 % всей шкалы, ±0,016 % всей шкалы на участке ниже 5 % всей шкалы |
| Расчетная стабильность2 (годовая) |
±0,15 % от показаний на участке 1–100 % всей шкалы, ±0,0015 % всей шкалы на участке ниже 1 % всей шкалы | ± 0,2 % от показаний на участке 5 – 100 % всей шкалы, ± 0,01 % всей шкалы ниже 5 % всей шкалы |
| Погрешность измерения3 | ±0,5 % от показаний на участке 1–100 % всей шкалы, ±0,005 % всей шкалы на участке ниже 1 % всей шкалы | ±0,5 % от показаний на участке 5–100 % всей шкалы, ±0,025 % всей шкалы ниже 5 % всей шкалы |
