Назначение
Преобразователь предназначен для непрерывного (круглосуточного) измерения влажности воздуха и/или других неагрессивных газов и преобразования измерений в унифицированный электрический выходной сигнал постоянного тока.
Преобразователь может применяться в различных технологических процессах в промышленности, энергетике, нефтегазовой и химической промышленности, гидрометеорологии и других отраслях хозяйства.
Достоинства
- с гайкой М8 для измерений в замкнутых объемах;
- интерфейс связи с компьютером RS-485;
- унифицированный аналоговый выходной сигнал 4...20 (0...5, 0…20) мА;
- возможность объединения приборов в измерительную сеть.
Базовый комплект поставки:

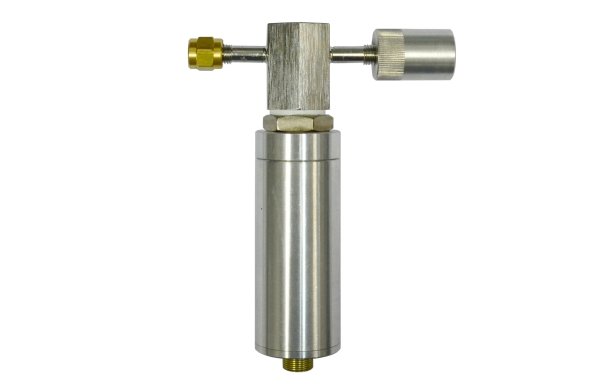

- измерительный преобразователь влажности ИВГ-1 Н
- разъем РС7 (ответная часть)
- РЭ и паспорт
- поверка
| Диапазон измерения микровлажности, °Ст.р. | -80...0 |
| Абсолютная погрешность измерения микровлажности, °Ст.р. | ±2,0 |
| Температура анализируемого газа, °С | -20...+40 |
| Давление анализируемого газа, атм, не более (для исполнения Д2) | 160 |
| Рекомендуемый расход анализируемого газа, л/ч | 20...60 |
| Диапазон изменения выходного тока, мА | 4...20 (0...5, 0...20) |
| Возможность подключения датчика давления | нет |
| Интерфейс связи с компьютером | RS-485 |
| Питание прибора, В | +4…+30 |
| Потребляемая прибором мощность, Вт, не более | 1,5 |
| Сопротивление нагрузки токовых выходов, Ом, не более | 100 |
| Масса блока измерения, кг, не более | 0,4 |
| Габаритные размеры прибора, мм | Ø34 134x74 (М8х1) |
| Рабочие условия применения прибора: | |
| - температура воздуха, °С | -20...+40 |
| - относительная влажность, % (без конденсации влаги) | 10...95 |
| - атмосферное давление, кПа | 84...106 |
| Средний срок службы, лет | 5 |
