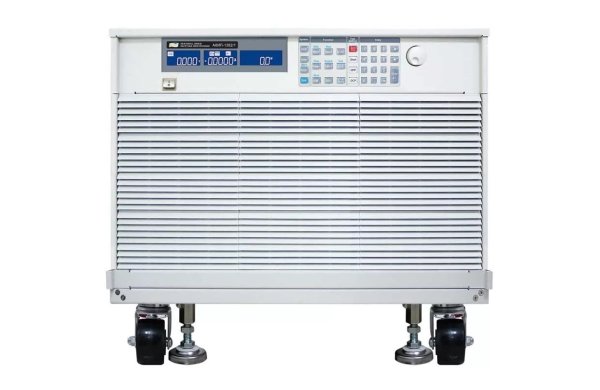

Электронная нагрузка АКИП-1363/5
- Входные параметры нагрузки: постоянное напряжение до 600 В, ток от 160 до 1280 А, мощность от 5 до 40 кВт (в зависимости от модели)
- 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ
- Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
- 4-х проводная схема подключения
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
- Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
- Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт
- Внутренняя память 150 ячеек (профили состояний)
- Опция: тестирование BMS (плата контроля уровня заряда аккумулятора)
- Опция: Аварийная остановка, Аналоговое управление
- Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1363/1 | АКИП-1363/2 | АКИП-1363/3 | АКИП-1363/4 | АКИП-1363/5 |
АКИП-1363/6 | АКИП-1363/7 | АКИП-1363/8 |
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке | 600 В | |||||||
| Ток в нагрузке | 16 А 160 А | 32 А 320 А | 48 А 480 А | 64 А 640 А | 80 А 800 А | 96 А 960 А | 112 А 1120 А | 128 А 1280 А | |
| Мощность | 5 кВт | 10 кВт | 15 кВт | 20 кВт | 25 кВт | 30 кВт | 35 кВт | 40 кВт | |
| Мин. Uвх при макс. токе | 10 В @ 160 А | 10 В @ 320 А | 10 В @ 480 А | 10 В @ 640 А | 10 В @ 800 А | 10 В @ 960 А | 10 В @ 1120 А | 10 В @ 1280 А | |
| РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Пределы установки | 16 А / 160 А | 32 А / 320 А | 48 А / 480 А | 64 А / 640 А | 80 А / 800 А | 96 А / 960 А | 112 А / 1120 А | 128 А / 1280 А |
| Дискретность установки | 0,256 мА / 2,56 мА | 0,512 / 5,12 мА | 0,768 / 7,68 мА | 1,024 / 10,24 мА | 1,28 / 12,8 мА | 1,536 / 15,36 мА | 1,792 / 17,92 мА | 2,048 / 20,48 мА | |
| Погрешность установки | ±(0,1%*установ.+0,2%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ |
Диапазоны установки | 15 кОм - 3,75 Ом 3,75 – 0,063 Ом | 12,5 кОм - 1,875 Ом 1,875 – 0,0315 Ом | 15 кОм – 1,25 Ом 1,25 – 0,021 Ом | 11,25 кОм – 0,9375 Ом 0,9375 – 0,01575 Ом | 11,25 кОм – 0,75 Ом 0,75 – 0,0126 Ом | 12,5 кОм – 0,625 Ом 0,625 – 0,0105 Ом | 6428,4 – 0,5357 Ом 0,5357 – 0,009 Ом | 5625 – 0,46875 Ом 0,46875 – 0,00787 Ом |
| Дискретность установки | 4,4 мкСм 63 мкОм |
8,8 мкСм 31,5 мкОм |
13,5 мкСм 21 мкОм |
17,7 мкСм 15,75 мкОм |
22,2 мкСм 12,6 мкОм |
26,6 мкСм 10,5 мкОм |
31,1 мкСм 9 мкОм |
35,5 мкСм 7,875 мкОм |
|
| Погрешн. установки | ±(0,2%*установ.+0,2%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ | Предел установки | 600 В | |||||||
| Дискретность установки | 10 мВ | ||||||||
| Погрешн. установки | ±(0,05%*установ.+0,05%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ |
Пределы установки | 500 / 5000 Вт | 1000 / 10000 Вт | 1500 / 15000 Вт | 2000 / 20000 Вт | 2500 / 25000 Вт | 3000 / 30000 Вт | 3500 / 35000 Вт | 4000 / 40000 Вт |
| Дискретность установки | 8 / 80 мВт | 16 / 160 мВт | 24 / 240 мВт | 32 / 320 мВт | 40 / 400 мВт | 48 / 480 мВт | 56 / 560 мВт | 64 / 640 мВт | |
| Погрешн. установки | ±(0,5%*установ.+0,5%*предела) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ + ТОКА |
Пределы установки | 600 В / 160 А | 600 В / 320 А | 600 В / 480 А | 600 В / 640 А | 600 В / 800 А | 600 В / 960 А | 600 В / 1120 А | 600 В / 1280 А |
| Дискретность установки | 10 мВ / 2,56 мА | 10 мВ / 5,12 мА | 10 мВ / 7,68 мА | 10 мВ / 10,24 мА | 10 мВ / 12,8 мА | 10 мВ / 15,36 мА | 10 мВ / 17,92 мА | 10 мВ / 20,48 мА | |
| Погрешн. установки | ±(1,0%*установ.+1,0%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ + МОЩНОСТИ |
Пределы установки | 600 В / 5000 Вт | 600 В / 10000 Вт | 600 В / 15000 Вт | 600 В / 20000 Вт | 600 В / 25000 Вт | 600 В / 30000 Вт | 600 В / 35000 Вт | 600 В / 40000 Вт |
| Дискретность установки | 10 мВ / 80 мВт | 10 мВ / 160 мВт | 10 мВ / 240 мВт | 10 мВ / 320 мВт | 10 мВ / 400 мВт | 10 мВ / 480 мВт | 10 мВ / 560 мВт | 10 мВ / 640 мВт | |
| Погрешн. установки | ±(1,0%*установ.+1,0%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон периода переключения нагрузки |
150 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | ||||||
| Дискр. уст. периода | 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс | ||||||||
| Погрешность | 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5 | ||||||||
| Диапазон скорости изменения силы тока |
12,8 мА – 800 А/мкс 128 мА – 8 А/мкс |
25,6 мА – 1,6 А/мкс 256 мА – 16 А/мкс | 38,4 мА – 2,4 А/мкс 384 мА – 24 А/мкс | 48 мА – 3 А/мкс 480 мА – 30 А/мкс |
64 мА – 4 А/мкс 640 мА – 40 А/мкс | 76,8 мА – 4,8 А/мкс 768 мА – 48 А/мкс | 0,0896 – 5,6 А/мкс 0,896 – 56 А/мкс | 0,1024 – 6,4 А/мкс 1,024 – 64 А/мкс | |
| Разрешение | 3,2/ 32 мА/мкс | 6,4/ 64 мА/мкс | 9,6/ 96 мА/мкс | 12,8/ 128 мА/мкс | 16/ 160 мА/мкс | 19,2/ 192 мА/мкс | 22,4/ 224 мА/мкс | 25,6/ 256 мА/мкс | |
| Мин. время нарастания | 20 мкс | ||||||||
| Диапазоны уст. тока | 0 – 16 А 16 – 160 А | 0 – 32 А 32 – 320 А | 0 – 48 А 48 – 480 А | 0 – 64 А 64 – 640 А | 0 – 80 А 80 – 800 А | 0 – 96 А 96 – 960 А | 0 – 112 А 112 – 1120 А | 0 – 128 А 128 – 1280 А | |
| Разрешение | 0,256/ 2,56 мА | 0,512/ 5,12 мА | 0,768/ 7,68 мА | 1,024/ 10,24 мА | 1,28/ 12,8 мА | 1,536/ 15,36 мА | 1,792/ 17,92 мА | 2,048/ 20,48 мА | |
| Погрешность | ± (0,1%*установ. + 0,2%*предел) | ||||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | Диапазон измерения | 0 – 60 В /60 – 600 В | |||||||
| Разрешение | 1 мВ/ 10 мВ | ||||||||
| Погрешность | ±(0,025%*измер.+0,025%*предел) | ||||||||
| ИЗМЕРЕНИЕ СИЛЫ ТОКА | Диапазон измерения | 0 – 16 А 16 – 160 А | 0 – 32 А 32 – 320 А | 0 – 48 А 48 – 480 А | 0 – 64 А 64 – 640 А | 0 – 80 А 80 – 800 А | 0 – 96 А 96 – 960 А | 0 – 112 А 112 – 1120 А | 0 – 128 А 128 – 1280 А |
| Разрешение | 0,256/ 2,56 мА | 0,512/ 5,12 мА | 0,768/ 7,68 мА | 1,024/ 10,24 мА | 1,28/ 12,8 мА | 1,536/ 15,36 мА | 1,792/ 17,92 мА | 2,048/ 20,48 мА | |
| Погрешность измерения | ±(0,1%*измер+0,1%*предел) | ||||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ | Пределы измерения | 500 / 5000 Вт | 1000/ 10000 Вт | 1500/ 15000 Вт | 2000/ 20000 Вт | 2500/ 25000 Вт | 3000/ 30000 Вт | 3500/ 35000 Вт | 4000/ 40000 Вт |
| Разрешение | 0,01/ 0,1 Вт | 0,1/ 1 Вт | |||||||
| Погрешность | ±(0,125%*измер+0,125%*предел) | ||||||||
| ОБЩИЕ ДАННЫЕ | Измерение тока КЗ | 160 А | 320 А | 480 А | 640 А | 800 А | 960 А | 1120 А | 1280 А |
| Интерфейс | опционально: RS-232, USB, GPIB, LAN (1 слот для установки) | ||||||||
| Потребл. мощность | 600 Вт | 1000 Вт | 1450 Вт | 1900 Вт | 2350 Вт | 2800Вт | 3250Вт | 3700Вт | |
| Габарит. размеры (мм) | 573x647x766 | 573x647x766 | 728x647x766 | 885x647x766 | 1041x647x766 | 1197x647x766 | 1353x647x766 | 1509x647x766 | |
| Габарит. размеры (мм) без колес |
469x647x766 | 469x647x766 | 625x647x766 | 781x647x766 | 937x647x766 | 1093x647x766 | 1249x647x766 | 1405x647x766 | |
| Масса | 100 кг | 130 кг | 170 кг | 220 кг | 280 кг | 340 кг | 390 кг | 430 кг | |
