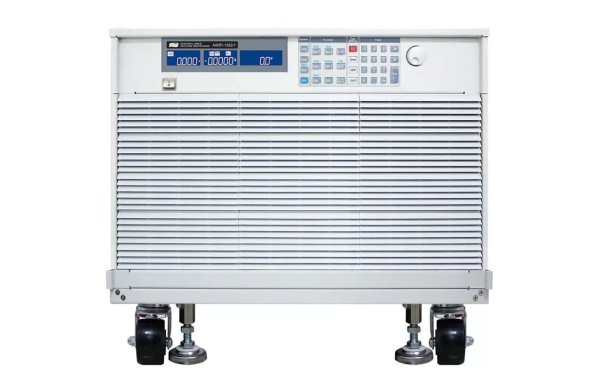

Электронная нагрузка АКИП-1362/8
- Входные параметры нагрузки: постоянное напряжение до 60 В, ток до 1000 А, мощность от 5 до 40 кВт (в зависимости от модели)
- 6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация
электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (150 мкс … 10 с), измерение тока КЗ - Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
- 4-х проводная схема подключения
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
- Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
- Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт
- Внутренняя память 150 ячеек (профили состояний)
- Опция: тестирование BMS (плата контроля уровня заряда аккумулятора)
- Опция: Аварийная остановка, Аналоговое управление
- Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1362/1 |
АКИП-1362/2 |
АКИП-1362/3 |
АКИП-1362/4 |
АКИП-1362/5 |
АКИП-1362/6 |
АКИП-1362/7 | АКИП-1362/8 |
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке | 60 В | |||||||
| Ток в нагрузке | 1000 А | ||||||||
| Мощность | 5 кВт | 10 кВт | 15 кВт | 20 кВт | 25 кВт | 30 кВт | 35 кВт | 40 кВт | |
| Мин. Uвх при макс. токе | 0,1 В @ 100 А / 0,7 В @ 1000 А | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Пределы установки | 100 А / 1000 А | |||||||
| Дискретность установки | 1,667 мА / 16,67 мА | ||||||||
| Погрешность установки | ±(0,1%*установ.+0,2%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ |
Диапазоны установки | 3600 Ом – 0,06 Ом / 0,06 Ом – 0,001 Ом | |||||||
| Дискретность установки | 277 мкСм / 0,001 мОм | ||||||||
| Погрешн. установки | ±(0,2%*установ.+0,2%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ | Предел установки | 60 В | |||||||
| Дискретность установки | 1 мВ | ||||||||
| Погрешн. установки | ±(0,05%*установ.+0,05%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ |
Пределы установки | 500 / 5000 Вт | 1000 / 10000 Вт | 1500 / 15000 Вт | 2000 / 20000 Вт | 2500 / 25000 Вт | 3000 / 30000 Вт | 3500 / 35000 Вт | 4000 / 40000 Вт |
| Дискретность установки | 8,34 / 83,4 мВт | 16,7 / 167 мВт | 25 / 250 мВт | 33,4 / 334 мВт | 41,7 / 417 мВт | 50 / 500 мВт | 58,4 / 584 мВт | 66,7 / 667 мВт | |
| Погрешн. установки | ±(0,5%*установ.+0,5%*предела) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ + ТОКА |
Пределы установки | 60 В / 1000 А | |||||||
| Дискретность установки | 1 мВ / 16,67 мА | ||||||||
| Погрешн. установки | ±(1,0%*установ.+1,0%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ + МОЩНОСТИ |
Пределы установки | 60 В / 5000 Вт | 60 В / 10000 Вт 6 | 60 В / 15000 Вт | 60 В / 20000 Вт | 60 В / 25000 Вт | 60 В / 30000 Вт | 60 В / 35000 Вт | 60 В / 40000 Вт |
| Дискретность установки | 1 мВ / 83,4 мВт | 1 мВ / 167 мВт | 1 мВ / 250 мВт | 1 мВ / 334 мВт | 1 мВ / 417 мВт | 1 мВ / 500 мВт | 1 мВ / 584 мВт | 1 мВ / 667 мВт | |
| Погрешн. установки | ±(1,0%*установ.+1,0%*предел) | ||||||||
| РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон периода переключения нагрузки |
150 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||||
| Дискр. уст. периода | 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс | ||||||||
| Погрешность | 1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5 | ||||||||
| Диапазон скорости изменения силы тока |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
24 мА – 1,5 А/мкс 240 мА – 15 А/мкс |
|
| Разрешение | 6 мА/мкс 60 мА/мкс |
6 мА/мкс 60 мА/мкс |
6 мА/мкс 60 мА/мкс |
16,6 мА/мкс 166 мА/мкс |
16,6 мА/мкс 166 мА/мкс |
16,6 мА/мкс 166 мА/мкс |
16,6 мА/мкс 166 мА/мкс |
16,6 мА/мкс 166 мА/мкс |
|
| Мин. время нарастания | 66,7 мкс | ||||||||
| Диапазоны уст. тока | 0 – 100 А/ 100 – 1000 А | ||||||||
| Разрешение | 1,667 мА/ 16,67 мА | ||||||||
| Погрешность | ± (0,1%*установ. + 0,2%*предел) | ||||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | Диапазон измерения | 0 – 6 В /6 – 60 В | |||||||
| Разрешение | 0,1 мВ/ 1 мВ | ||||||||
| Погрешность | ±(0,025%*измер.+0,025%*предел) | ||||||||
| ИЗМЕРЕНИЕ СИЛЫ ТОКА | Диапазон измерения | 0 – 100 А/ 100 – 1000 А | |||||||
| Разрешение | 1,667 мА/ 16,67 мА | ||||||||
| Погрешность измерения | ±(0,1%*измер+0,1%*предел) | ||||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ | Пределы измерения | 500 / 5000 Вт | 1000/ 10000 Вт | 1500/ 15000 Вт | 2000/ 20000 Вт | 2500/ 25000 Вт | 3000/ 30000 Вт | 3500/ 35000 Вт | 4000/ 40000 Вт |
| Разрешение | 0,01/ 0,1 Вт | 0,1/ 1 Вт | |||||||
| Погрешность | ±(0,125%*измер+0,125%*предел) | ||||||||
| ОБЩИЕ ДАННЫЕ | Измерение тока КЗ | 1000 А | |||||||
| Интерфейс | опционально: RS-232, USB, GPIB, LAN (1 слот для установки) | ||||||||
| Потребл. мощность | 600 Вт | 1000 Вт | 1450 Вт | 1900 Вт | 2350 Вт | 2800Вт | 3250Вт | 3700Вт | |
| Габарит. размеры (мм) | 573x647x766 | 573x647x766 | 728x647x766 | 885x647x766 | 1041x647x766 | 1197x647x766 | 1353x647x766 | 1509x647x766 | |
| Габарит. размеры (мм) без колес |
469x647x766 | 469x647x766 | 625x647x766 | 781x647x766 | 937x647x766 | 1093x647x766 | 1249x647x766 | 1405x647x766 | |
| Масса | 100 кг | 130 кг | 170 кг | 220 кг | 280 кг | 340 кг | 390 кг | 430 кг | |
