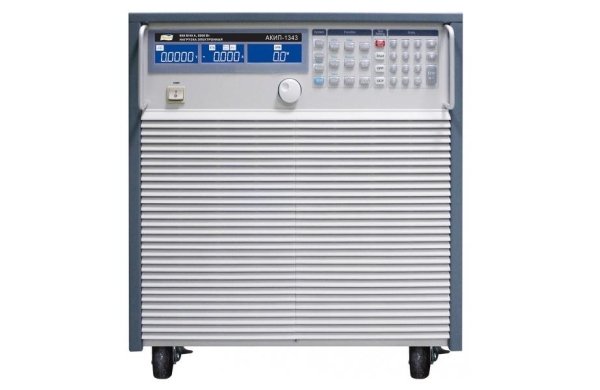

Электронная нагрузка АКИП-1338 |
| Технические данные | |||||||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1337 | АКИП-1338 | АКИП-1339 | АКИП-1340 | АКИП-1341 | |||||
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке | 600 В | |||||||||
| Ток в нагрузке | 32 А | 320 А | 48 А | 480 А | 64 А | 640 А | 80 А | 800 А | 96 А | 960 А | |
| Мощность | 10.000 Вт | 15.000 Вт | 20.000 Вт | 25.000 Вт | 30.000 Вт | ||||||
| Мин. Uвх при макс. токе | 5В (при 320 А) | 5В (при 480 А) | 5В (при 640 А) | 5В (при 800 А) | 5В (при 960 А) | ||||||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…60В / 0…600 В | |||||||||
| Погрешн. установки | ±(0,05%*Uуст+0,05%*Uконечн) | ||||||||||
| Дискретность установки | 1 мВ / 10 мВ | ||||||||||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки | 0,0192 Ом - 1,875 Ом – 12,5 кОм |
0,0126 Ом – 1,25 Ом – 15 кОм |
0,0096 Ом – 0,9375 Ом - 11,25 кОм |
0,0078 Ом – 0,75 Ом - 11,25 кОм |
0,0066 Ом – 0,625 Ом – 12,5 кОм |
|||||
| Дискретность установки | 0,032 мОм/ 0,0088 мСм |
0,021 мОм/ 0,0133 мСм |
0,016 мОм/ 0,0177 мСм |
0,013 мОм/ 0,0222 мСм |
0,011 мОм/ 0,0266 мСм |
||||||
| Погрешн. установки | ±(0,2%*Uуст+0,2%*Uконечн) | ||||||||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (СC) |
Диапазон установки | 0…32/ 320 А | 0…48/ 480 А | 0…64/ 640 А | 0…80/ 800 А | 0…96/ 960 А | |||||
| Погрешн. установки | ±(0,1%*Iуст+0,2%*Iконечн) | ||||||||||
| Дискретность установки | 0,534 / 5,34 мА | 0,8/ 8 мА | 1,067 / 10,67 мА | 1,334/ 13,34 мА | 1,6/ 16 мА | ||||||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | 1000/ 10000 Вт | 1500/ 15000 Вт | 2000/ 20000 Вт | 2500/ 25000 Вт | 3000/ 30000 Вт | |||||
| Погрешн. установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||||||
| Дискретность установки | 16,7/ 167 мВт | 25/ 250 мВт | 33,4/ 334 мВт | 41,7/ 417 мВт | 50/ 500 мВт | ||||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ (DYNAMIC CC) |
Диапазон периода переключения нагрузки |
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||||||
| Дискр. уст. периода | 0,001мс/0,01 мс/ 0,1 мс/ 1 мс | ||||||||||
| Погрешность | ± (0,005%*Уст.знач. + ед.мл.разр.) | ||||||||||
| Диапазон скорости изменения силы тока |
25,6 мА- 1,6 А/мкс 256 мА- 16 А/мкс |
38,4 мА- 2,4 А/мкс 384 мА- 24 А/мкс |
48 мА - 3 А/мкс 480 мА - 30 А/мкс |
64 мА – 4 А/мкс 640 мА - 40 А/мкс |
76,8 мА – 4,8 А/мкс 768 мА – 48 А/мкс |
||||||
| Разрешение | 6,4/ 64 мА/мкс | 9,6/ 96 мА/мкс | 12/ 120 мА/мкс | 16/ 160 мА/мкс | 19,2/ 192 мА/мкс | ||||||
| Погреш. уст. скорости изм. силы тока |
± (5%*Уст.знач. + 10 мкс) | ||||||||||
| Мин. время нарастания | 20 мкс | ||||||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерения | 0…60 В / 600 В | |||||||||
| Разрешение | 0,001 / 0,01 В | ||||||||||
| Погрешност | ±(0,025%*Uизм+0,025%*Uконечн) | ||||||||||
| ИЗМЕРЕНИЕ ТОКА |
Диапазон измерения | 0…32/ 320 А | 0…48/ 480 А | 0…64/ 640 А | 0…80/ 800 А | 0…96/ 960 А | |||||
| Разрешение | 0,534 / 534 мА | 0,8/ 8 мА | 1,067 / 10,67 мА | 1,334/ 13,34 мА | 1,6/ 16 мА | ||||||
| Погрешн. установки | ±(0,1%*Iизм+0,1%*Iконечн) | ||||||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ |
Пределы измерения | 1/ 10 кВт | 1,5/ 15 Вт | 2/ 20 кВт | 2,5/ 25 кВт | 3/ 30 кВт | |||||
| Разрешение | 0,1/ 1 Вт | ||||||||||
| Погрешност | ±(0,125%*Iизм+0,125%*Iконечн) | ||||||||||
| ОБЩИЕ ДАННЫЕ | Интерфейс | опционально: RS-232, USB, GPIB, LAN (1 слот для установки) | |||||||||
| Потребл. мощность | 1200 Вт | 1800 Вт | 2400 Вт | 3000 Вт | 3600 Вт | ||||||
| Состав нагрузки | 2 блока | 3 блока | 4 блока | 5 блоков | 6 блоков | ||||||
| Размеры | 534 x 448 x 764 мм |
712 x 448 x 764 мм |
890 x 448 x 764 мм |
1075 x 448 x 764 мм |
1253 x 448 x 764 мм |
||||||
| Вес | 110 кг | 150 кг | 190 кг | 230 кг | 270 кг | ||||||
