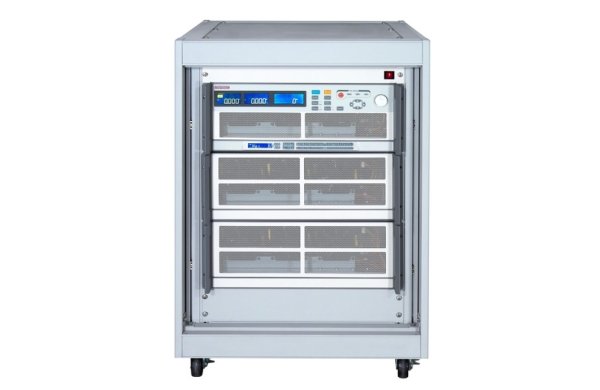

| Электронная нагрузка АКИП-1315 • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 80/ 120/ 180 А*, мощность до 2400/3600/ 5400 Вт • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с) • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов) • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме) • 4-х проводная схема подключения • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) • Внутренняя память 150 ячеек (профили состояний) • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен) • Нагрузки монтируются в подкатной шкаф U15 |
| Технические данные | |||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1314 | АКИП-1315 | АКИП-1316 | |||
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке |
500 В | 500 В | 500 В | |||
| Ток в нагрузке | 80 А | 120 А | 120/ 180 А* | ||||
| Мощность | 2400 Вт | 3600 Вт | 5400 Вт | ||||
| Мин. Uвх при макс. токе | 4В (при 80А) | 4В (при 120А) | 4В (при 180А) | ||||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…60В/0…500 В | |||||
| Погреш. установки | ±(0,05%*Uуст+0,05%*Uконечн) | ||||||
| Дискр. установки | 1 мВ/ 10 мВ | ||||||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки | 0,125 Ом – 7,5 Ом – 450 кОм |
0,833 Ом – 5 Ом – 300 кОм |
0,0555 Ом –3,333 Ом – 200 кОм |
|||
| Погреш. установки | ±(0,2%*Uуст+0,2%*Uконечн) | ||||||
| Дискретность установки |
0,125 мОм/0,0022 мСм | 0,0833 мОм/ 0,00033 мСм | 0,0555 мОм/ 0,00033 мСм | ||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (CC) |
Диапазон установки | 0 – 8 / 80 А | 0 – 12 / 120 А | 0 – 18 / 180 А* | |||
| Погреш. установки | ±(0,1%*Iуст+0,1%*Iконечн) | ||||||
| Дискр. установки | 0,133/ 1,33 мА | 0,2 / 2 мА | 0,3/ 3 мА | ||||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | 240/ 2400 Вт | 360/ 3600 Вт | 540/ 5400 Вт | |||
| Погреш. установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||
| Дискретность установки |
4 мВт/ 40 мВт | 6 мВт/ 60 мВт | 9 мВт/ 90 мВт | ||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ (DYNAMIC CC |
Диапазон периода переключения нагрузки |
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||
| Дискр. установки периода |
0,001мс/0,01 мс/ 0,1 мс/ 1 мс | ||||||
| Погрешность | ± (0,005%*Уст.знач. + ед.мл.разр.) | ||||||
| Диапазон скорости изм. силы тока |
1,6 мА - 0,1 А/мкс - 16 мА - 1 А/мкс |
9,6 мА - 0,6 А/мкс 96 мА – 6 А/мкс |
14,4 мА - 0,9 А/мкс 144 мА - 9 А/мкс |
||||
| Разрешение | 8 бит | ||||||
| Погрешность установки скорости изм. силы тока |
± (5%*Уст.знач. + 10 мкс) | ||||||
| Мин. время нарастания | 20 мкс | ||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерения | 0…60 В / 600 В | |||||
| Разрешение | 0,001 / 0,01 В | ||||||
| Погрешность | ±(0,025%*Uизм+0,025%*Uконечн) | ||||||
| ИЗМЕРЕНИЕ ТОКА |
Диапазон измерения | 0…8 / 80 А | 0…12 / 120 А | 0…18/ 180 А | |||
| Разрешение | 0,133 мА / 1,33мА | 0,2 мА/ 2 мА | 0,3 мА / 3 мА | ||||
| Погреш. измерения | ±(0,1%*Iизм+0,1%*Iконечн) | ||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ |
Предел измерения | 240/ 2400 Вт | 360/ 3600 Вт | 540/ 5400 Вт | |||
| Разрешение | 0,01 Вт | ||||||
| Погрешность | ±(0,125%*Iизм+0,125%*Iконечн) | ||||||
| ПРОГРАММИРОВАНИЕ | Последовательность | F1~9 (16 в каждой последовательности) | |||||
| T1/T2 (время перекл.) | 0,1 с ~ 9,9 с / повторение 9999 | ||||||
| Внеш. управление | 0 ~ 10 В (пост.) для режима пост. тока | ||||||
| тест Год./ Не Годен | Напряжение/Ток/Мощность | ||||||
| ОБЩИЕ ДАННЫЕ | Интерфейс | Опционально: RS-232, USB, GPIB, LAN | |||||
| Состав нагрузки | 2 блока | 2 блока | 3 бока | ||||
| Потребл. мощность | 100 Вт | 200 Вт | 300 Вт | ||||
| Размеры | 354 x 440 x 445 мм | 531 x 440 x 445 мм | |||||
| Вес | 39 кг | 47 кг | 79 кг | ||||
| Тип шкафа: масса | 15U: 34 кг | 15U: 34 кг | 15U: 34 кг | ||||
| *Примеч.: Данный предел по току для нагрузки АКИП-1316 - метрологически не аттестован. В диапазоне значений 120А…180А значения погрешностей и другие характеристики режима – не нормированы. |
