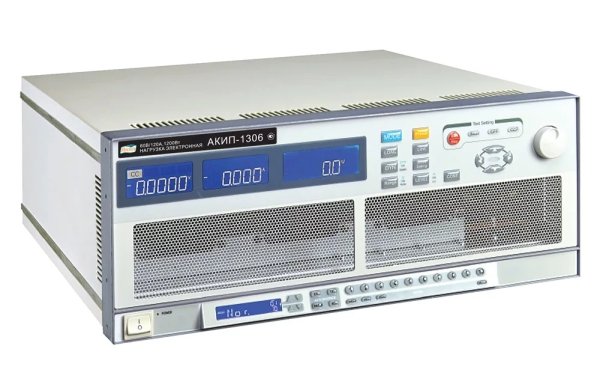

| Электронная нагрузка АКИП-1306 • Входные параметры нагрузки: постоянное напряжение до 60 В, ток до 120/ 240/ 360 А, мощность до 600/1200/ 1800 Вт • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с) • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме) • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов) • 4-х проводная схема подключения • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) • Внутренняя память 150 ячеек (профили состояний) • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен) • Настольное исполнение моделей (моноблок) |
| Технические данные | |||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1306 / 1306А | АКИП-1307 | АКИП-1308 | АКИП-1309 | АКИП-1310 | |
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке |
60 В | 60 В | 60 В | 60 В | 60 В | |
| Ток в нагрузке | 120 А | 120 А | 240 А | 240 А | 360 А | ||
| Мощность | До 1200 Вт для АКИП-1306 до 600 Вт для АКИП-1306A |
1800 Вт | 1200 Вт | 1800 Вт | 1800 Вт | ||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…6В/ 0…60 В | |||||
| Погреш. установки | ±(0,05%*Uуст+0,05%*Uконечн) | ||||||
| Дискр. установки | 0,1 мВ / 1 мВ | ||||||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки | 0,0083-0,5- 30 кОм |
0,0083-0,5- 30 кОм |
0,041-0,25- 15 кОм |
0,041-0,25- 15 кОм |
0,0027- 0,167-10 кОм |
|
| Погреш. установки | ±(0,2%*Uуст+0,2%*Uконечн) | ||||||
| Дискретность установки |
0,0083 мОм / 0,033 мСм |
0,0083 мОм / 0,033 мСм |
0,041 мОм / 0,066 мСм |
0,041 мОм / 0,066 мСм |
0,0027мОм / 0,1 мСм |
||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (СС) |
Диапазон установки | 0…12/120 А | 0…12/120 А | 0…24/240 А | 0…24/240 А | 0…36/360 А | |
| Погреш. установки | ±(0,1%*Iуст+0,1%*Iконечн) | ||||||
| Дискр. установки | 0,2/ 2 мА | 0,2/ 2 мА | 0,4/ 4 мА | 0,4/ 4 мА | 0,6/ 6 мА | ||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | До 1200 Вт для АКИП-1306 до 600 Вт для АКИП-1306A |
1800 Вт | 1200 Вт | 1800 Вт | 1800 Вт | |
| Погреш. установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||
| Дискретность установки |
20 мВт/ 10 Вт | 30 мВт | 20 мВт | 30 мВт | 30 мВт | ||
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ (DYNAMIC CC) |
Диапазон периода переключения нагрузки |
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||
| Разрешение | 0,001/ 0,01/ 0,1/ 1 мс | ||||||
| Погрешн. установки периода |
±(0,005%*Уст.знач. + ед.мл.разр.) | ||||||
| Диапазон скорости; изменения силы тока |
8-500 мА/мкс– 80 мА-5А/мкс |
8-500 мА/мкс 80 мА-5 А/мкс |
16 мА-1 А/мкс 160 мА-10 А/мкс |
16 мА-1 А/мкс 160 мА-10А/мкс |
24 мА-1,5 А/мкс 240 мА-15А/мкс |
||
| Разрешение | 8 бит | ||||||
| Погрешн. установки | ±(5%*Уст.знач. + 10 мкс) | ||||||
| Мин. время нарастания | 24 мкс | ||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерения | 0…6 В / 60 В | |||||
| Разрешение | 0,1 мВ / 1 мВ | ||||||
| Погрешность | ±(0,025%*Uизм+0,025%*Uконечн) | ||||||
| ИЗМЕРЕНИЕ ТОКА |
Диапазон измерения | 0…12/ 120 А | 0…12/120 А | 0…24/ 240 А | 0…24/ 240 А | 0…36/ 360 А | |
| Разрешение | 0,2 мА/ 2 мА | 0,2 мА/ 2 мА | 0,4 мА/ 4 мА | 0,4 мА/ 4 мА | 0,6 мА/ 6 мА | ||
| Погрешность | ±(0,1%*Iизм+0,1%*Iконечн) | ||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ |
Предел измерения | До 1200 Вт для АКИП-1306 до 600 Вт для АКИП-1306A |
1800 Вт | 1200 Вт | 1800 Вт | 1800 Вт | |
| Разрешение | 0,0001 Вт | ||||||
| Погрешность | ±(0,125%*Iизм+0,125%*Iконечн) | ||||||
| ОБЩИЕ ДАННЫЕ | Интерфейс | Опционально: RS-232, USB, GPIB, LAN | |||||
| Потребл. мощность | 80 Вт | ||||||
| Размеры | 177 x 440 x 445 мм | ||||||
| Вес | 19,4 / 15,2 кг | 23,6 кг | 19,4 кг | 23,6 кг | 23,6 кг | ||
