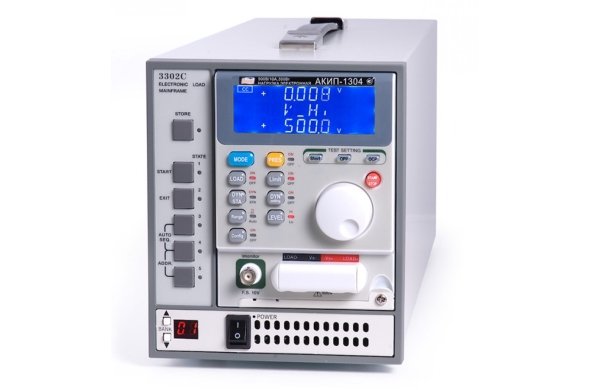

| Электронная нагрузка АКИП-1304 • Входные параметры нагрузки: пост. напряжение до 60 В/ 250 В/ 500В, ток до 10/ 15/ 30/ 60 А, мощность до 75/ 150/ 200/ 300 Вт • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с) • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме) • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов) • 4-х проводная схема подключения • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) • Внутренняя память 150 ячеек (профили состояний) • Мощность шасси 300 Вт (3302F), 600 Вт (3305F), 1200 Вт (3300F) • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен) |
| Технические данные | |||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1301 | АКИП-1302 | АКИП-1303 | АКИП-1304 | АКИП-1305 | |
| ВХОДНЫЕ ПАРАМЕТРЫ |
Напряжение на нагрузке (макс.) | 60 В | 60 В | 250 В | 500 В | 60 В | |
| Ток в нагрузке | 30 А | 60 А | 10 А | 10 А | 15 А | ||
| Потребляемая мощность | 150 Вт | 300 Вт | 300 Вт | 300 Вт | 75 Вт | ||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…60 В | 0…60 В | 0…250 В | 0…500 В | 0…60 В | |
| Погрешность установки | ±(0,1%*Uуст+0,1%*Uконечн) | ||||||
| Дискретность установки | 0,016 В | 0,016 В | 0,07 В | 0,13 В | 0,016 В | ||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки (Ом) | 0,1067...2 2...7500 |
0,0533…1 1…3750 |
1,333..25 25..18750 |
2,666…50 50…18750 |
0,213…4 4…15000 |
|
| Погрешность установки | ±(0,2%*Rуст+0,1%*Rконечн) | ||||||
| Дискретность установки | 0,533 мОм | 0,266 мОм | 6,666 мОм | 13,33 мОм | 1,066 мОм | ||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки | 0…3 / 30 А | 0…6 / 60 А | 0…1 / 10 А | 0…1 / 10 А | 0…1,5 / 15 А | |
| Погрешность установки | ±(0,2%*Iуст+0,2%*I конечн) | ||||||
| Дискретность установки | 0,8 / 8 мА | 1,6 / 16 мА | 0,27 / 2,7 мА | 0,27 / 2,7 мА | 0,4 / 4 мА | ||
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон периода переключения нагрузки |
50 мкс…10с | |||||
| Дискретность установки | 10 мкс/ 1 мс | ||||||
| Диапазон скорости (изменения силы тока) |
2-125 мА/мкс (20 мА-1,25 А/мкс) |
4-250 мА/мкс (40 мА-2,5 А/мкс) |
0,8-50 мА/мкс (8 мА-0,5 А/мкс) |
0,8-50 мА/мкс (8 мА-0,5А/мкс) |
1 мА-62 мА/мкс (10 мА- 0,62А/мкс) |
||
| Погрешность | ±5% при времени 10 мкс | ||||||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | 150 Вт | 300 Вт | 300 Вт | 300 Вт | 75 Вт | |
| Погрешность установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||
| Дискретность установки | 0,04 Вт | 0,08 Вт | 0,08 Вт | 0,08 Вт | 0,02 Вт | ||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон (разрешение) | 0…15 В/ 60В (0,001/0,002В) |
0…15 В/ 60 В (0,001/0,002 В) |
0…30 В/ 250 В (0,001 / 0,01В) |
0…199 В/ 500 В (0,01 / 0,1 В) |
0…15 В/ 60 В (0,001 / 0,002 В) |
|
| Погрешность измерения | ±(0,05%*Uизм+0,05%*Uконечн) | ||||||
| ИЗМЕРЕНИЕ ТОКА | Диапазон (разрешение) | 0…3 / 30 А (1 мА / 10мА) |
0…6 / 60 А (1 мА / 10 мА) |
0…1,2 / 12 А (0,1 мА / 1 мА) |
0…10 А (1 мА |
0…1,5 / 15 А (0,1 мА / 1 мА) |
|
| Погрешность измерения | ±(0,2%*Iизм+0,2%*Iконечн) | ||||||
| ОБЩИЕ ДАННЫЕ | Интерфейс шасси | (опции): RS232, LAN, GPIB*, USB (только взамен) | |||||
| Размеры | модуль | 108 x 143 x 405 мм | |||||
| шасси | 3300F - 440 х 177 х 445 мм 3305F - 269 х 177 х 445 мм 3302F - 160 х 177 х 445 мм |
||||||
| Вес | модуль | 3,5 кг | |||||
| шасси | 3300F - 9,5 кг 3305F – 7,5 кг 3302F – 5,5 кг |
||||||
