Назначение
Сенсоры предназначены для использования в качестве комплектующих изделий в анализаторах кислорода и системах газового анализа.

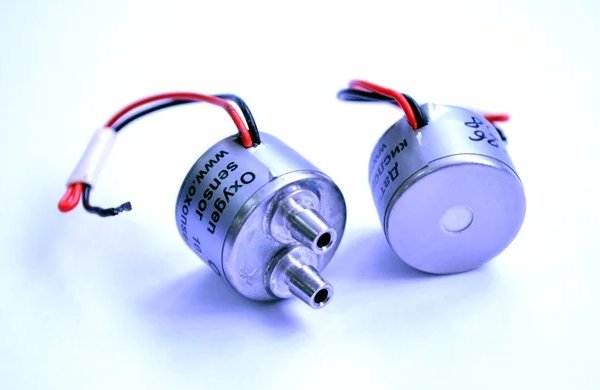

«Оксик» является электрохимическим преобразователем концентрации кислорода амперометрического типа. Сенсор имеет корпус из нержавеющей стали , в котором содержатся 2 электрода (измерительный и сравнительный), находящиеся в электролите и отделенные от анализируемого газа полимерной мембраной. Зависимость сигнала сенсора от парциального давления кислорода линейна. (при изменении атмосферного давления на 1% сигнал сенсора в воздухе также измениться на 1%) Способ забора пробы - диффузионный . Расход анализируемой газовой смеси - 100…500 мл/мин. Показания не зависят от расхода при условии постоянного давления в газовой камере.
Сенсор может быть закреплен на металлическом корпусе без изолирующих прокладок в случае, если корпус соединен с общим проводом измерительного прибора.
| Диапазон измеряемых концентраций кислорода: | |
| Оксик-3 | 0…30 |
| Оксик-4 | 0…100 |
| Выходной сигнал при подаче в преобразователь воздуха, мВ | 150…500 |
| Основная погрешность при 21% об. кислорода % об.: | |
| Оксик-3 | ± 0,4 |
| Оксик-4 | ± 1 |
| Температурная погрешность в диапазоне (-20...+50°С), % отн. | ±3 |
| Постоянная времени, при температуре окружающей среды и анализируемого газа 20 °С (не более) | 25 |
| Габаритные размеры, мм | 22.5×16 |
| Масса, г | 23 |
| Максимальный выходной ток, не более, мкА | 0,5 |
