• Высокоскоростные двух-, четырех- и восьмиканальные модули U1083A с частотами дискретизации от 125 Мвыб/с до 2 Гвыб/с
• АЦП с полосой пропускания до 3 ГГц, ЦАП с полосой пропускания 500 МГц в версии U1083A-003
• Одна ПЛИС Virtex-5 SX50T компании Xilinx с встроенным фильтром с конечной импульсной характеристикой в версии U1083A-005
• Две плис Virtex-4 SX55 и FX100 компании Xilinx для обработки сигналов в реальном времени и управления потоком данных
• Комплект разработки микропрограммного обеспечения, содержащий ядра интерфейсов ПЛИС, программное обеспечение и примеры разработки
• Два встроенных банка памяти DDR2 SDRAM объемом 32 Мслов длиной 64 бита каждое (всего 512 Мб)
• Дополнительная мезонинная плата ввода-вывода с универсальным АЦП с разрешением 12 бит и частотой дискретизации 65 МВыб/с, ЦАП с разрешением 12 бит и частотой дискретизации 130 МВыб/с и 14 портов ввода-вывода на передней панели
• Доступны в виде дискретизаторов с разрешением от 10 до 14 бит, генераторов с разрешением 14 бит или модулей АЦП (10 бит)/ЦАП (14 бит)
• Соответствуют стандарту VXS VITA 41.0
Преобразование данных с высоким разрешением, высокой частотой дискретизации и обработкой в реальном времени

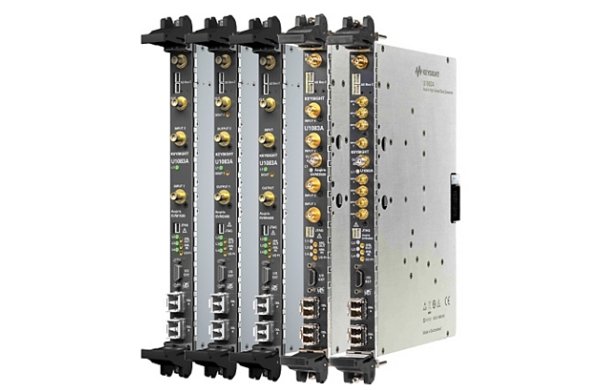

Семейство Agilent U1083A охватывает ряд высокоскоростных преобразователей данных, построенных на общей платформе VME/VXS, к которой подключаются аналоговые мезонинные платы для реализации множества дискретизаторов и/или генераторов с высоким разрешением. Основная плата обеспечивает высокую производительность обработки данных в реальном времени благодаря двум ПЛИС Virtex4 компании Xilinx. Одна из них (SX55) предназначена для цифровой обработки сигналов, а другая (FX100) для управления потоком данных. Основная плата имеет также два встроенных банка DDR2 SDRAM с общим объемом памяти 512 Мб и встроенную флэшпамять, позволяющую легко реконфигурировать платформу для выполнения приложений, определяемых пользователем. Плата полностью соответствует стандарту VME64x и поддерживает протокол 2eSST, обеспечивая суммарную пропускную способность передачи больших массивов данных более 3,5 Гбит/c.
Множество мезонинных плат преобразователей аналоговых данных, сочетающих АЦП, ЦАП и компоненты согласования сигналов, разработано для встраивания поверх основной платы. Некоторые из них включают ПЛИС Virtex5 компании Xilinx, имеющие функции мультиплексора данных и фильтра с конечной импульсной характеристикой для динамической коррекции сигнала на мезонинной плате. Результирующее сочетание основной платы и мезонинных плат дает ряд высокоскоростных преобразователей данных с разрешением от 10 до 14 бит, определяемых опциями модулей U1083A.
Комплект для разработки микропрограммного обеспечения (FDK), доступный по дополнительному заказу, позволяет разрабатывать прикладное микропрограммное обеспечение для ПЛИС SX55 и FX100 на основной плате. FDK включает набор ядер микропрограммного обеспечения для простоты подключения к основному аппаратному обеспечению, базовые примеры разработки схем для каждой конфигурации, обеспечивающие очень простые, готовые к использованию схемы, среду испытаний для разработки и моделирования.
Эти модули являются лучше всего подходят для ответственных приложений, если необходима широкая полоса пропускания, высокая скорость и большой динамический диапазон, таких как радиоэлектронная борьба (EW), радиоэлектронная поддержка (ES), активное радиоэлектронное подавление (EA) и радиопротиводействие (ECM), цифровой радиолокационный прием/передача, телекоммуникации и приложения испытаний полупроводниковых устройств, где высокая частота дискретизации, развитые возможности обработки данных и высокая пропускная способность являются обязательными.
Число каналов | Разрешение | Макс. скорость преобразования | Тип преобразователя | |
Высокоскоростные преобразователи данных со встроенной ПЛИС обработки сигналов | ||||
U1083A-001 | 2 | 14 бит | 1,2 Гвыб/с | Генератор |
U1083A-002 | 2 | 10 бит | 2 Гвыб/с | Дискретизатор |
U1083A-003 | 2 | 10 бит/14 бит | 1,2 Гвыб/с | Дискретизатор/генератор |
U1083A-005 | 4 | 12 бит | 500 Мвыб/с (2 Гвыб/с при чередовании каналов) | Дискретизатор |
U1083A-007 | 8 | 14 бит | 125 Мвыб/с | Дискретизатор |
