• 6 гнезд для модулей с интерфейсом USB
• Шина запуска Trigger Bus
• Шина запуска типа “звезда”
• Возможность использования внутреннего или внешнего опорного тактового сигнала 10 МГц
• Возможность установки аварийных сигналов
• Вход и выход сигналов запуска
• Команды SCPI
• Cовместимость с драйвером IVI-COM
• Cовместимость со стандартами USBTMC
• Интерфейс Hi-Speed USB 2.0
• Имеется возможность заказа комплекта для монтажа в стойку

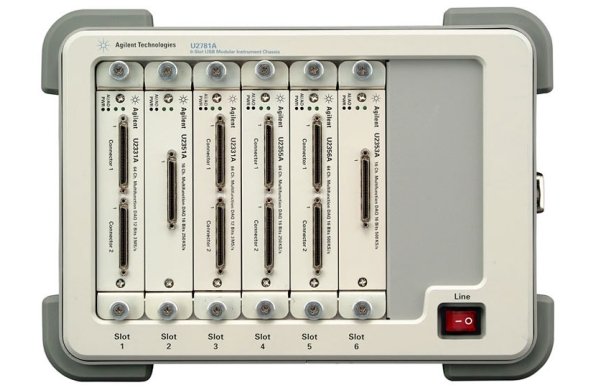

Базовый блок модульных приборов U2781А с размерами 250 мм (ширина), 177 мм (высота) и 271 мм (глубина) имеет шесть гнезд для установки модулей серий U2300A, U2500A и U2600A, а также модульных измерительных приборов U2701A/U2702A, U2722A/U2723A, U2741A, U2751A, U2761A.
Cистемообразующей шиной в U2781A является шина USB. Данное техническое решение расширяет диапазон предложений компании Agilent в области систем сбора данных на основе ПК, используемых на этапах НИОКР, производства и аттестации изделий.
Базовый блок модульных приборов U2781А запитывается от сети переменного тока и снабжен входами внешнего опорного тактового сигнала 10 МГц и сигнала внешнего запуска, а также выходом сигнала запуска.
Возможность создания системы сбора данных с высокой плотностью компоновки
При установке в базовый блок модульных приборов U2781A устройств с высокой плотностью серии U2300A с интерфейсом USB возможно создание системы сбора данных, имеющей до 384 каналов.
Запуск с использованием шины запуска типа “звезда”
Базовый блок модульных приборов U2781А снабжен шиной запуска типа “звезда”, которая обеспечивает точную синхронизацию между модулями USB и сигналом внешнего запуска. Шина запуска типа “звезда” содержит выделенные линии запуска между входом внешнего запуска и каждым из шести гнезд, в которые устанавливаются модули.
Шина запуска Trigger Bus [0...7]
Шина запуска Trigger Bus [0...7] это 8битовая цифровая шина, соединяющая модули, установленные в гнездах с 1 по 6, для обеспечения синхронизации работы различных модулей. Данная шина позволяет модулям с интерфейсом USB посылать сигналы запуска от одного к другому. Чтобы один из модулей мог управлять работой других, следует установить этот модуль как MASTER (главный), а остальные модули как SLAVE (подчиненный). Сигнал управления передается от главного модуля к подчиненному по этой шине запуска. Подчиненные модули принимают сигнал запуска и начинают процеcс синхронизации с главным модулем. Кроме того, шину запуска можно использовать для выполнения предварительного конфигурирования базового блока и модулей до возбуждения какихлибо сигналов запуска.
Принадлежности, входящие в комплект поставки
• Интерфейсный кабель USB
• Краткое руководство по вводу в эксплуатацию
• Сертификат функциональной проверки
• Компактдиск Product Reference CDROM
• Компактдиск с набором библиотек Agilent IO Library Suite 15
