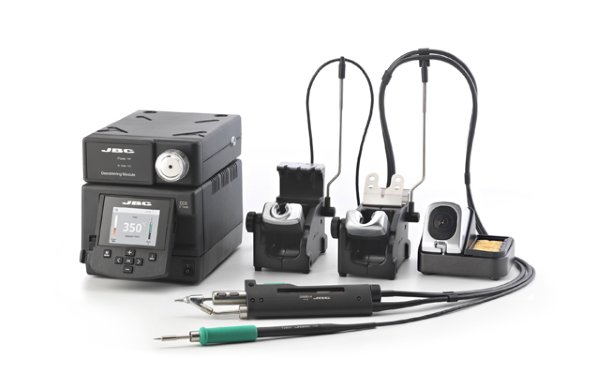

Паяльно-ремонтная станция DDVE-2QC представляет собой комплексное решение для пайки, ремонта и доработки печатных узлов при помощи универсального паяльника T245-A и вакуумного отсоса DR560-A.
Блок управления работает одновременно с двумя термоинструментами и совместим с остальными 10 термоинструментами фирмы JBC.
Пневматический модуль вакуумирования MVE создаёт вакуум, необходимый для удаления расплавленного припоя из монтажных отверстий и контактных площадок поверхностно-монтируемых компонентов при помощи вакуумного отсоса DR560-A.
Использование динамических термопрофилей при пайке позволяет избежать шокового теплового воздействия при работе с керамическими компонентами, например MLCC (многослойными керамическими конденсаторами).
Наилучшее качество пайки достигается за счёт самой эффективной системы пайки, разработанной компанией JBC, а также режима гибернации, который продлевает срок службы наконечников.
Экстрактор картридж-наконечников подставки AD-SE обеспечивает быструю и безопасную смену наконечников без необходимости использования дополнительных инструментов.
Доступно более 120 картридж-наконечников серии C245 и более 10 наконечников серии C560 различной геометрии.
Паяльная станция DDVE-2QC имеет меню с более чем 10 параметрами для настройки блока управления.
Станция DDVE-2QC обладает всеми преимуществами профессионального паяльного оборудования: настройка станции, полный контроль процесса пайки и удалённое управление её работой.
Практичная подставка SCH-A позволяет хранить картридж-наконечники непосредственно на рабочем месте.
Меню на 10 языках, включая русский язык.
Характеристики:
| Двухканальный блок управления | DDE-2C |
| Вес | 3,82 кг |
| Габариты (Ш х В х Г) | 148×120×232 мм |
| Электропитание | 230 В / 50 Гц |
| Выходная мощность | 0-150 Вт (на каждый канал) |
| Вторичное электропитание | 23,5 В |
| Температурный диапазон | 90 — 450 ºC |
| Динамические термопрофили: ü Пайка керамических компонентов MLCC без риска их повреждения ü Контроль градиента нагрева компонента во время пайки ü Память на 25 термопрофилей | Наличие |
| Точность поддержания температуры (спокойный воздух) | ± 1,5 ºC |
| Сопротивление наконечника к земле | < 2 Ом |
| Напряжение между наконечником и точкой заземления | < 2 мВ |
| Рабочая температура | 10 — 40 ºC |
| Антистатическая защита | 106 — 1011 Ом |
| Дополнительные особенности | |
| Спящий режим и режим гибернации | Снижение температуры наконечника при неиспользовании термоинструмента снижает окисление и продлевает срок службы наконечника |
| Установка Min / Max температуры | Ограничивает оператору рабочий диапазон температуры |
| Три предустановленных температурных режима | Мгновенный выбор одного из трёх температурных режимов для соединений требующих пайку разными материалами |
| Построение графиков | Визуализация в режиме реального времени температуры и мощности передаваемых паяному соединению |
| Защитный ПИН-код | Защита от несанкционированного доступа к параметрам станции |
| Многоязычное меню | Английский, немецкий, испанский, французский, итальянский, португальский, русский, японский, корейский, китайский |
| Коммуникации | |
| Разъём USB-B (сзади) | Подключение к ПК / прослеживаемость |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ-12 | Дистанционное управление роботом по протоколу RS-232 или подключение к дымоуловителю |
| Разъём эквипотенциальной пайки | Опциональное подключение для антистатической защиты |
| Пневматический блок вакуумирования | MVE-A |
| Вес | 0,7 кг |
| Габариты (Ш х В х Г) | 145×55×225 мм |
| Сжатый воздух | 4-6 бар |
| Электропитание | 23,5 В (от блока управления DDE-2C) |
| Потребляемая мощность | 12 Вт |
| Вакуум (при давлении воздуха 6 бар) | 90 % / 680 мм.рт.ст. |
| Воздушный поток | 15 л/мин. |
| Рабочая температура | 10 — 40 ºC |
| Антистатическая защита | Поверхностное сопротивление 106 — 1011 Ом |
| Паяльно-ремонтная станция | DDVE-2QC |
| Вес в таре | 10,39 кг |
| Габариты в таре | 368×474×195 мм |
Комплект поставки
| Артикул | Наименование (комплектация) | ||
| DDVE-2QC | Двухканальный цифровой блок DDE-2C | 1 шт. | |
| Вакуумно-компрессорный пневматический модуль MVE-A | 1 шт. | ||
| Универсальный паяльник T245-А (без картридж-наконечников) | 1 шт. | ||
| Подставка AD-SE | 1 шт. | ||
| Вакуумный отсос DR560-A (без наконечников) | 1 шт. | ||
| Подставка DR-SE | 1 шт. | ||
| Вискозная губка S0354 | 1 шт. | ||
| Металлическая щётка CL6217 | 1 шт. | ||
| Латунная губка CL6210 | 1 шт. | ||
| Кабель 0011283 соединительный (подставка — блок управления) | 2 шт. | ||
| Кабель 0014874 соединительный (модуль вакуумирования — блок управления) | 1 шт. | ||
| Подставка 0021083 под картридж-наконечники | 1 шт. | ||
| Подставка CL8499 для чистки картридж-наконечников | 1 шт. | ||
| Набор 0022819 аксессуаров для вакуумного отсоса DR560-A: | 1 набор | ||
| — Набор 0965970 для чистки наконечников, стандартный | 1 шт. | ||
| — Набор 0965760 для чистки наконечников, удлинённый | 1 шт. | ||
| — Накопитель 0812620 припоя стеклянный | 1 шт. | ||
| — Накопитель 0812630 припоя металлический | 1 шт. | ||
| — Ключ 0780550 для смены наконечников | 1 шт. | ||
| — Фильтр 0780840 вакуумного отсоса DR560-A 10 шт. | 1 упак. | ||
| — Уплотнитель 0019208 вакуумного отсоса DR560-A 2 шт. | 1 упак. | ||
| Соединитель 0011356 кабеля и трубки | 2 шт. | ||
| Фильтр 0005966 модуля вакуумирования 50 шт. | 1 упак. | ||
| Палочка 0786640 для прочистки накопителя припоя | 1 шт. | ||
| Фильтр 0008446 выходной | 1 шт. | ||
| Фильтр 0781046 вакуум. паяльника 10 шт. | 1 уп. | ||
| Фильтр 0821830 вакуумного паяльника в сборе | 1 шт. | ||
| Кабель электропитания | 1 шт. | ||
| Руководство пользователя | 1 шт. | ||
Аксессуары
| MSE-A | Модуль MSE-A вакуумирования электрический |
| MVE-A | Модуль MVE-A вакуумирования пневматический |
| PA120-A | Микротермопинцет PA120-A |
| AM120-A | Микротермопинцет AM120-A (регулируемый) |
| HT420-A | Термопинцет HT420-A |
| AT420-A | Термопинцет AT420-A (регулируемый) |
| T210-A | Микропаяльник T210-A |
| T210-NA | Микропаяльник T210-NA для пайки в среде азота |
| T245-A | Универсальный паяльник T245-A |
| T245-NA | Универсальный паяльник T245-NA для пайки в среде азота |
| DS360-A | Вакуумный микроотсос DS360-A |
| DR560-A | Вакуумный отсос DR560-A |
| AP250-A | Паяльник AP250-A для ручной подачи припоя Ø 0,8 мм — Ø 1,0 мм |
| P-005 | Педаль P-005 ножная |
| KNE-A | Набор KNE-A для пайки в среде азота |
| CC3702 | Кабеледержатель CC3702 |
