НАЗНАЧЕНИЕ ДОЗАТОРА ПАЯЛЬНОЙ ПАСТЫ

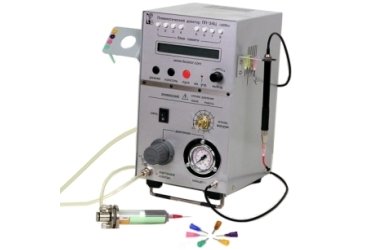

Цифровые автоматические дозаторы паяльной пасты ПП-34Ц предназначены для точного дозирования технологических материалов с широким диапазоном вязкостей, как жидких, так и пастообразных. Такими материалами могут быть: паяльные пасты, флюсы, клеи, герметики, смазки и другие технические жидкости, заправленные в специальный промышленный шприц–картридж обычно объемом от 3 до 55мл.
ЭФФЕКТИВНОЕ РЕШЕНИЕ
• повышение производительности труда;
• повышение качества выпускаемой продукции;
• выполнение операций, невозможных без дозаторов жидкости;
• повысшение культуры производства и улучшение условия труда оператора.
УВЕЛИЧЕННЫЙ РАБОЧИЙ РЕСУРС
Зачем такому профессионалу как ВЫ, пластмассовый дозатор? | Возьмите НАШ - ЖЕЛЕЗНЫЙ ведь это: | |
• Ресурс - СОРОК МИЛЛИОНОВ ДОЗ 40 000 000! • Гарантия 3 Года! • Прочный стальной корпус • Неубиваемая стальная ножная педаль • Металлический, не дающий протечек, адаптер крепления шприца • Сертифицированная пневмоаппаратура • Высококачественные пневматические распределители • Тяга вакуумного пинцета до 200 грамм ! |
ПРИНЦИП ДЕЙСТВИЯ ДОЗАТОРА
Для работы дозатора требуется внешний источник сжатого воздуха или баллон с инертным газом.
• Шприц, заполненный жидкостью, с дозирующей насадкой (иглой) с помощью адаптера и гибкой трубки герметично подсоединен к блоку управления.
• Система управления при нажатии педали оператором формирует пневмоимпульс с заданной длительностью и давлением.
• В результате на игле формируется доза жидкости или пасты, вытесняемая из шприца.
• Объем дозы зависит от диаметра иглы, рабочего давления, длительности пневмоимпульса и вязкости жидкости.
• Вакуумная отсечка предотвращает самопроизвольное вытекание жидкости из иглы в паузах. (Не рекомендуется использовать вакуумную отсечку при работе с паяльными пастами и тиксотропными материалами )
• Стабильность рабочего давления и повторяемость объема дозы во многом зависят от качества регулировки, поэтому в дозаторы паяльной пасты ПП-34Ц устанавливаются прецизионные регуляторы давления.
ПРИНЦИП ДЕЙСТВИЯ ДОЗАТОРА | РЕЗУЛЬТАТ НАНЕСЕНИЯ ПАЯЛЬНОЙ ПАСТЫ |
МОДИФИКАЦИИ
Дозаторы паяльной пасты серии ПП-34Ц выпускаются в четырех модификациях: варианты 100, 200, 300, 400. Отличия приведены в таблицах.
Дозаторы паяльной пасты /варианты 300 и 400/ предназначены для монтажных работ в производстве электроники по технологии поверхностного монтажа. Эти модели оснащены ручным вакуумным пинцетом. С помощью вакуумного пинцета осуществляется установка чип компонентов на печатную плату. Усилие подъема регулироемое до 200 грамм с присосокой диаметром 8мм. Такую мощную присоску вы оцените если вам приходится отпаивать BGA.
При съеме BGA кроме веса микросхемы пинцет должен преодолеть еще и действие сил поверхностного натяжения расплавленного припоя, а это уже не шутки. Для идеальной повторяемости при микродозировании в дозаторы ПП-34Ц варианты 100и 300 по вашему желанию могут быть установлены прецизионные быстродействующие пневмораспределители с нормированным временем переключения. Дозаторы с таким пневмораспределителем также хорошо адаптированы для работы с большими шприцами объемом до 340мл. |
Функции дозаторов
Варианты дозаторов серии ПП-34Ц | в100 | в200 | в300 | в400 |
Подача жидкости из шприца объемом | до50мл | до50мл | до50мл | до50мл |
Управление Микропроцессорное | + | + | + | + |
Дисплей отображения | + | + | + | + |
Цифровой таймер дозы | + | + | + | + |
Блок памяти на 8 программ дозирования (выбор программы в одно касание) | + | + | + | + |
Число режимов дозирования | 5 | 6 | 5 | 6 |
Режим обучения | + | + | + | + |
Режим вакуумной отсечки при дозировании | - | + | - | + |
Защита от случайного вкл. вакуума | - | + | - | + |
Консоль управления вакуумным манипулятором или пинцетом | - | - | + | + |
Число режимов работы вакуумного пинцета или манипулятора | - | - | 5 | 5 |
Режим блокировки настроек от случ. изменения | + | + | + | + |
Сохранение/восстановл. Настроек при вкл/выкл | + | + | + | + |
Наличие шины внешнего управления | + | + | + | + |
Счетчик доз | + | + | + | + |
Производительность доз/мин. (в режиме автоповтор или автосерия) | 540 | 540 | 540 | 540 |
Возможность управления внешним клапаном дозирования ( при наличии мастер-дозатора ПП/ПР-34Ц или резервуара с регулятором давления) | + | + | + | + |
Производитель оставляет за собой право изменять ПО, модели технические характеристики и конструкцию изделий без предварительного уведомления
Основные технические характеристики дозаторов ПП-43Ц
Напряжение питания / потребляемая мощность | ~220В 50Гц / 20Вт |
Питание дозатора (источник сжатого воздуха без масла) | 3 – 8 атм (10 атм под заказ) |
Диапазон регулировки рабочего давления при дозировании | 0 – 6 атм (10 атм под заказ) |
Диапазон регулировки времени дозирования | 0.01–99.99с (дискретн. 0.01с или 0.005с) |
Диапазон регулировки интервала дозирования | 0.1–99.99с (дискретн. 0.01с) |
Подача материала | от микрокапли до непрерывного потока |
Относительное разряжение вакуума | до -0,8 атм. |
Тяга вакуумного пинцета с присоской диаметром 8мм | до 200 грамм |
Габаритные размеры | 155х270х250мм |
Оснащение и принадлежности в комплекте дозаторов
Варианты дозаторов серии ПП-34Ц | в100 | в200 | в300 | в400 |
Встроенный фильтр очистки воздуха 5мкм. | + | + | + | + |
Прецизионный регулятор давления (без гистерезиса) | + | + | + | + |
Встроенный манометр | + | + | + | + |
Ножная педаль управления | + | + | + | + |
Комплект дозирующих игл | + | + | + | + |
Адаптер для подключения шприца 10мл | + | + | + | + |
Встроенный генератор вакуума с регулируемым разряжением до -0.8атм | - | + | + | + |
Ручной вакуумный пинцет с насадками | - | - | + | + |
Комплект принадлежностей для подключения к системе Сж. Возд. | + | + | + | + |
Режимы дозирования
Варианты дозаторов серии ПП-34Ц | в100 | в200 | в300 | в400 |
Обучение дозе | + | + | + | + |
Дозирование по таймеру | + | + | + | + |
Режим прокачки (непрерывное дозирование) | + | + | + | + |
Триггерное дозирование | + | + | + | + |
Автоповтор дозы через заданный интервал времени | + | + | + | + |
Автоповтор заданного числа доз | + | + | + | + |
Режим всасывания жидкости в шприц | - | + | - | + |
Дополнительные принадлежности
Наименование | Назначение |
Настольный штатив | для закрепления шприца или клапана дозирования |
Металлическое основание | для стационаронго закрепления дозатора |
Воздушный коллектор | для одновременного дозирования из нескольких шприцов или клапанов |
Доп. Фильтр осушитель 0,01мкм | для работы с цианоакрилатными клеями |
Адаптер шприца | для подключения шприцов объемом 3, 5, 30 и 55мл |
Промышленные шприцы | 10, 30, 55мл прозрачные и черные для клеев УФ (UV)-отверждения |
Дозирующие насадки | металлические и пластиковые различных диаметров |
Система стабилизации температуры дозирования | для снижения влияния изменения вязкости материала на точность дозы |
Шнур шины внешнего управления | для подключения к управляющему оборудованию |
Расширенные возможности:
все дозаторы серии ПП-34Ц автоматические и оснащены шиной управления для связи с внешней электроникой., поэтому изделие можно встраивать в существующие автоматические технологические линии.
