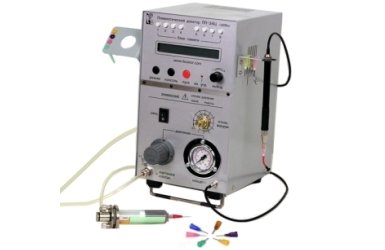

Дозатор ТЕРМОПРО ПП-34Ц в100

ПРИМЕНЕНИЕ

• Дозаторы паяльной пасты
• Дозаторы клеев
• Дозаторы герметиков
• Дозаторы смазок

НАЗНАЧЕНИЕ ДОЗАТОРА ПАЯЛЬНОЙ ПАСТЫ

Цифровые автоматические дозаторы паяльной пасты ПП-34Ц предназначены для точного дозирования технологических материалов с широким диапазоном вязкостей, как жидких, так и пастообразных. Такими материалами могут быть: паяльные пасты, флюсы, клеи, герметики, смазки и другие технические жидкости, заправленные в специальный промышленный шприц–картридж обычно объемом от 3 до 55мл.

ЭФФЕКТИВНОЕ РЕШЕНИЕ

• повышение производительности труда;
• повышение качества выпускаемой продукции;
• выполнение операций, невозможных без дозаторов жидкости;
• повысшение культуры производства и улучшение условия труда оператора.

УВЕЛИЧЕННЫЙ РАБОЧИЙ РЕСУРС

Зачем такому профессионалу как ВЫ, пластмассовый дозатор?		Возьмите НАШ - ЖЕЛЕЗНЫЙ ведь это:
		• Ресурс - СОРОК МИЛЛИОНОВ ДОЗ 40 000 000! • Гарантия 3 Года! • Прочный стальной корпус • Неубиваемая стальная ножная педаль • Металлический, не дающий протечек, адаптер крепления шприца • Сертифицированная пневмоаппаратура • Высококачественные пневматические распределители • Тяга вакуумного пинцета до 200 грамм !

ПРИНЦИП ДЕЙСТВИЯ ДОЗАТОРА

Для работы дозатора требуется внешний источник сжатого воздуха или баллон с инертным газом.

• Шприц, заполненный жидкостью, с дозирующей насадкой (иглой) с помощью адаптера и гибкой трубки герметично подсоединен к блоку управления.
• Система управления при нажатии педали оператором формирует пневмоимпульс с заданной длительностью и давлением.
• В результате на игле формируется доза жидкости или пасты, вытесняемая из шприца.
• Объем дозы зависит от диаметра иглы, рабочего давления, длительности пневмоимпульса и вязкости жидкости.
• Вакуумная отсечка предотвращает самопроизвольное вытекание жидкости из иглы в паузах. (Не рекомендуется использовать вакуумную отсечку при работе с паяльными пастами и тиксотропными материалами )
• Стабильность рабочего давления и повторяемость объема дозы во многом зависят от качества регулировки, поэтому в дозаторы паяльной пасты ПП-34Ц устанавливаются прецизионные регуляторы давления.

ПРИНЦИП ДЕЙСТВИЯ ДОЗАТОРА		РЕЗУЛЬТАТ НАНЕСЕНИЯ ПАЯЛЬНОЙ ПАСТЫ

МОДИФИКАЦИИ

Дозаторы паяльной пасты серии ПП-34Ц выпускаются в четырех модификациях: варианты 100, 200, 300, 400. Отличия приведены в таблицах.
Дозаторы паяльной пасты /варианты 300 и 400/ предназначены для монтажных работ в производстве электроники по технологии поверхностного монтажа. Эти модели оснащены ручным вакуумным пинцетом. С помощью вакуумного пинцета осуществляется установка чип компонентов на печатную плату. Усилие подъема регулироемое до 200 грамм с присосокой диаметром 8мм. Такую мощную присоску вы оцените если вам приходится отпаивать BGA.

		При съеме BGA кроме веса микросхемы пинцет должен преодолеть еще и действие сил поверхностного натяжения расплавленного припоя, а это уже не шутки. Для идеальной повторяемости при микродозировании в дозаторы ПП-34Ц варианты 100и 300 по вашему желанию могут быть установлены прецизионные быстродействующие пневмораспределители с нормированным временем переключения. Дозаторы с таким пневмораспределителем также хорошо адаптированы для работы с большими шприцами объемом до 340мл.


Функции дозаторов

Производитель оставляет за собой право изменять ПО, модели технические характеристики и конструкцию изделий без предварительного уведомления

Основные технические характеристики дозаторов ПП-43Ц

Оснащение и принадлежности в комплекте дозаторов

Режимы дозирования


Дополнительные принадлежности

Расширенные возможности:

все дозаторы серии ПП-34Ц автоматические и оснащены шиной управления для связи с внешней электроникой., поэтому изделие можно встраивать в существующие автоматические технологические линии.
