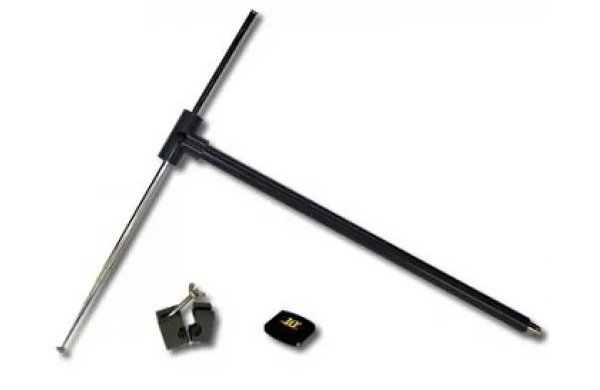

Дипольная антенна A.H.Systems FCC-2 (65 - 180 МГц)

Артикул: 1-352352

  • Диапазон диполя FCC-2 по частотам: 65 – 180 МГц
  • Способность проводить прием/передачу
  • Измерение сигналов на затухание (FCC/VDE)


Особенности антенны FCC-2



• Диапазон диполя FCC-2 по частотам: 65 – 180 МГц



• Способность проводить прием/передачу



• Измерение сигналов на затухание (FCC/VDE)



• Сверхнадежная и прочная конструкция



• Дизайн в виде: FCC (устройства симметрирующего)



• Низкий КСВ, низкие потери согласующего устройства



• Индивидуальная калибровка диполя FCC-2







Характеристики диполя FCC-2



• Диапазон FCC-2 по частотам: 65 – 180 МГц



• Коэффициент КСВН составляет: < 1.5:1



• Мощность постоянная max: 200 Вт



• Потери балуна (согл. устр-во): < 0,5 дБ



• Импеданс дипольной антенны: 50 Ом



• Разъем антенны имеет тип: N (f)



• Размеры (длина): 21,7” (55,12 см)



• Вес диполя FCC-2: 0,7 фунтов (317,5 гр.)



Описание дипольной антенны модели FCC-2



Антенна FCC-2 представляет собой резонансный прецизионный полуволновой диполь A.H.Systems, разработанный для тестов на соответствие в частотном диапазоне 65 – 180 МГц.



Дипольная антенна FCC-2 является наиболее эффективным решением для измерения сигнала по затуханию.



Характеристики диполя FCC-2 предусматривают потери балуна (согласующего устройства) < 0,5 дБ, а значение КСВ < 1,5:1.



Настроенный диполь FCC-2 может применяться для стандартов по измерениям ЭМИ и по измерениям (согл. ANSI-C63.5, а также OET-55) затуханий сигналов.



Антенна дипольная модели FCC-2 изготавливается в форме FFC Balun и калибруется индивидуально.



Резонансная полуволновая дипольная антенна FCC-2 является простым решением для измерения значения коэффициента усиления.



Поставляемые аксессуары для FCC-2



• Для крепежа одного балуна (резьба): 1/4 - 20



• Телескопические элементы: 2 шт.



• Рулетка: 1 шт.
