• Наиб. предел измерения: 2 кН
• Наим. предел измерения: 0.2 кН
• Цена деления: (d) 0.0005 кН
• Класс точности/разряд: 3 разряд
Динамометры растяжения электронные 3-го разряда серии ДОР-3-И
Зарегистрированы в ГОСРЕЕСТРЕ РФ под№ 27202-09
• Динамометры растяжения серии ДОР-3 предназначены для измерения статической и динамической силы растяжения, (позволяют фиксировать пиковое (максимальное) значение прилагаемых усилий).
• Динамометры могут использоваться при периодической поверке испытательных машин и стендов.

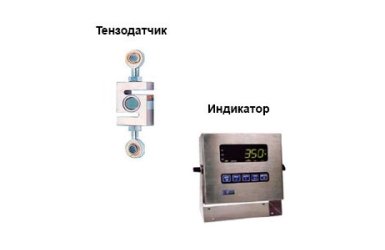

• Динамометры представляют собой тензометрический датчик, соединенный кабелем связи с электронным измерительным индикатором.
• Отсчет показаний динамометров ведется: для нагрузки до 1 кН в единицах Н, свыше 1 кН в единицах кН.
| Основные параметры | |
| Пределы допускаемой относительной погрешности, % | ±0,2 |
| Порог чувствительности динамометров, % НПИ, | 0,02 |
| Размах показаний динамометров для возрастающих и убывающих нагрузок, % | 0,1 |
| Допускаемое относительное значение разности средних показаний при нагружении и разгружении при 50%-ной нагрузке,%, | ±0,2 |
В динамометре используется
Индикатор М-350
• Конструкция корпуса индикатора выполнена из нержавеющей стали (степень защиты IP66)
• Легкое и простое использование
• Индикатор имеет светодиодный дисплей зелёного свечения, высота цифр 22 мм
• Режим переключения между единицами измерения, весы имеют несколько единиц измерения: кг и фунты.
• Счётный режим, позволяет производить подсчёт количества изделий, имеющих одинаковую массу.
• Поверочный режим, Позволяет использовать весы для контроля массы продукта или изделия в заданных параметрах.
• Двунаправленный интерфейс RS-232
• Возможность подключения дополнительного табло
• Имеется режим управления тремя дозирующими устройствами
• Влагозащитная клавиатура
• К индикатору можно подключить до 6 тензодатчиков
• Возможность использования дистанционной программируемой клавиши
• Весовой терминал можно закрепить на стол или к стене.
Встроенные функции:
• Поверочный режим
• Двухскоростное заполнение одним компонентов
• Односкоростное заполнение тремя компонентами
• Двухскоростная выгрузка
• Независимое управление тремя дозаторами
• Счетный режим
• Использование дистанционной клавиши
• Выбор встроенных форматов передачи данных
• Установка пользователем форматов передачи данных
Опции:
• интерфейс RS-485
• релейный модуль U=20-240В; I=1A (для 3x дозаторов)
• аналоговый модуль (от 0 до 10В; от 0 до 20мА и от 4 до 20мА)
Основные характеристики:
• Разрешающая способность: 10,000d
• Рабочий диапазон температур: от -20С до +40С
• Источник питания: 90-250В
• Размеры индикатора: 209.6 х 176.3 х 87.8 мм
Тензодатчик:
• Тензодатчик выполнен из никелево-стального сплава и используется для электронных динамометров и подвесных весов. Датчик имеет степень защиты IP66 (пыленепроницаемый и защищен от сильного водяного потока).
Габаритные размеры тензодатчика
| A | В | С | D | Масса |
| 76.2 мм | 50.8 мм | 19 мм | M12×1.75 | 0.65 кг |
| Технические характеристики тензодатчика | |
| Режим работы | сжатие/растяжение |
| Чувствительность | 2.0 мВ/В |
| Общая ошибка | < 0.02% |
| Безопасная перегрузка | 150% |
| Класс защиты | IP-66 |
| Питание | 5-12В AC/DC |
| Мах напряжение | 20В AC/DC |
| Вх. сопротивление | 400±20 Ом |
| Вых. сопротивление | 350±3 Ом |
| Сопротивление изоляции | > 2000 МОм |
| Температура хранения | -50~80°C |
| Рабочая температура | -25~60°C |
| Материал | легированная сталь |
| Тип кабеля | 4 провода в экране |
| Длина кабеля | 3 м (стандарт) |
