Устройство считывания данных термистора Tweener
| Аксессуар | Описание |
|---|---|
| 1929-5 |
Проверка системы, термистор с выводом считываемой информации, аккредитованный |
| 1935 |
Отчет о калибровке системы, термисторы |
| 2506 |
Опция IEEE |
1504 Устройство считывания данных термистора Tweener
Если требуется повышенная точность в ограниченном температурном диапазоне, модель Tweener 1504 обеспечит ее, как устройство считывания данных термистора. Термисторы не такие хрупкие, как платиновые резистивные термометры, и вероятность их повреждения под воздействием механического удара ниже. Термисторы более чувствительны к температурам, они характеризуются более быстрым откликом и представлены в различных формах для применения в разных целях.
Типичная точность модели 1504 составляет ± 0,002 °C, с разрешением 0,0001 °C.
Программное обеспечение
С программой LogWare обе модели Tweener могут использоваться для получения данных в режиме реального времени. Сбор данных и их графический или статистический анализ. Кроме этого, обе модели Tweener можно использовать в качестве эталонных термометров с помощью программного обеспечения MET/TEMP II.
Аккумуляторная батарея
Необходимо взять Tweener в дорогу? Закажите аккумуляторную батарею 9320A от компании Fluke Calibration. Без перезарядки батарея обеспечивает работу устройства в течение 36 часов, позволяя взять устройство куда бы то ни было.
Варианты калибровки
Каждая модель Tweener и соответствующий ей зонд (продается отдельно) имеют собственные индивидуальные отчеты о калибровке. Полная погрешность системы может быть рассчитана на основе отдельных ошибок; обработка дополнительных системных данных не требуется. Однако, при необходимости, системные данные доступны для двух или более температур по выбору пользователя. (См. калибровочную модель 1929-X )
|
Технические характеристики |

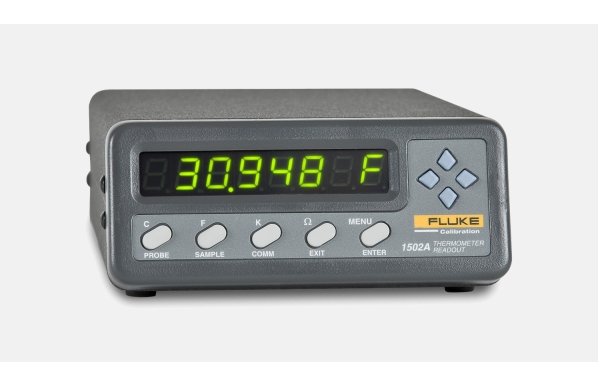

1502A | 1504 |
| Температурный диапазон† | от −200 до 962 °C | Любой диапазон термисторов |
| Диапазон сопротивления | от 0 до 400 до, автоматическое переключение пределов измерений | от 0 до 1 Мдо, автоматическое переключение пределов измерений |
| Зонд | Номинальное RTPW (сопротивление в тройной точке воды): от 10 до 100 Ом Резистивный термометр, платиновый резистивный термометр или эталонный платиновый резистивный термометр |
Термисторы |
| Характеристики | ITS-90 поддиапазоны 4, 6, 7, 8, 9, 10, и 11 IPTS-68: R0, a, d, a4, и c4 Callendar-Van Dusen: R0, a, d, и b |
Steinhart-Hart термистор с несколькими номиналами Callendar-Van Dusen: R0, a, d, и b |
| Точность сопротивления (ppm от показания) |
от 0 до 20 Ом: 0,0005 Ом от 20 до 400 Ом: 25 миллионных долей |
от 0 Ом до 5 кОм: 0,5 Ом от 5 до 200 кОм: 100 миллионных долей от 200 кОм до 1 МОм: 300 миллионных долей |
| Погрешность измерения температуры† | ± 0,004 °C при −100 °C ± 0,006 °C при 0 °C ± 0,009 °C при 100 °C ±0,012 °C при 200 °C ±0,018 °C при 400 °C ± 0,024 °C при 600 °C |
± 0,002 °C при 0 °C ± 0,002 °C при 25 °C ± 0,004 °C при 50 °C ±0,010 °C при 75 °C ± 0,020 °C при 100 °C (С использованием датчика термистора 10 кОм, a = 0,04. Не включает погрешность зонда или характеристические ошибки.) |
| Температурный диапазон эксплуатации | от 16 до 30 °C | от 13 до 33 °C |
| Разрешение сопротивления | от 0 до 20 Ом: 0,0001 Ом от 20 до 400 Ом: 0,001 Ом |
от 0 Ом до 10 кОм: 0,01 Ом от 10 до 100 кОм: 0,1 Ом от 100 кОм до 1 МОм: 1 Ом |
| Разрешение температуры | 0,001 °C | 0,0001 °C |
| Ток возбуждения | 0,5 и 1 мА, выбирается пользователем, 2 Гц | 2 и 10 µА, выбирается автоматически |
| Время измерения | 1 секунда | |
| Цифровой фильтр | Экспоненциальный, константа времени от 0 до 60 секунд (выбирается пользователем) | |
| Соединение зонда | 4-проводное экранированное, 5-штифтовой коннектор DIN | |
| Соединения | Стандартное последовательное RS-232 Дополнительно IEEE-488 (GPIB) |
|
| Дисплей | 8-разрядный, 7 сегментов, желтои–изеленый светодиод; высота символов 0,5 дюйма | |
| Электропитание | 115 В переменного тока (± 10%), 50/60 Гц, 1 А, номинальное 230 В переменного тока (± 10%), 50/60 Гц, 1 А, номинальное, заданное |
|
| Размер (В x Ш x Г) | 61 x 143 x 181 мм (2,4 x 5,6 x 7,1 дюймов) | |
| Масса | 1,0 кг (2,2 фунта) | |
| Датчики компании Fluke Calibration |
5615, 5627, 5626, 5628, 5622 | 5640-44, 5610-65 |
| Калибровка | ISO 17025 аккредитованной калибровки, при условии | |
| †Диапазоны температур и точность могут быть ограничены в зависимости от используемого типа датчика. | ||
