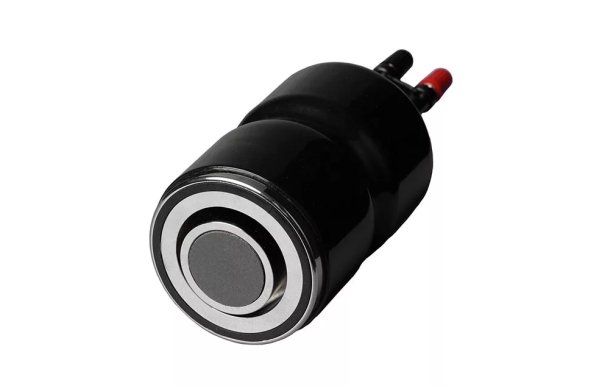

Цилиндрический датчик Vermason 222003

Артикул: 4-370481

  • Страна изготовитель: Великобритания/США
  • Измеряемые величины: сопротивление (Rv), сопротивление (Rs)
  • Габаритные размеры: 6 см (внеш. диам.) 3 см (внутр. диам.)
  • Вес: 2.6 кг

  • Страна изготовитель: Великобритания/США
  • Измеряемые величины: сопротивление (Rv), сопротивление (Rs)
  • Габаритные размеры: 6 см (внеш. диам.) 3 см (внутр. диам.)
  • Вес: 2.6 кг

Цилиндрический датчик (измерительный электрод) компании Vermason представляет собой инструмент, используемый вместе с любым мегаомметром, например таким, как цифровой измеритель поверхностного сопротивления Vermason 222643, с целью определения поверхностного сопротивления согласно стандарту МЭК 61340-2-3, метод тестирования описан в Таблице 4. Упаковка, стандарта EN 61340-5-1.

С помощью цилиндрического датчика можно измерять объёмное сопротивление материалов, используя для этого плоскую квадратную пластину из нержавеющей стали размером (600±10) мм и толщиной 1 мм и клеммой подключения к измерителю сопротивления (пластина в комплект поставки не входит).

Цилиндрический датчик (измерительный электрод) может использоваться для определения сопротивления упаковки, применяемой для защиты от электростатического разряда, в том числе экранированных металлизированных пакетов и других упаковок.

Цилиндрический датчик совместим со следующими устройствами компании Vermason для определения поверхностного сопротивления:

  • VERMASON 222635, Комплект для определения поверхностного сопротивления, аналоговый, в кейсе.
  • VERMASON 222637, Измеритель поверхностного сопротивления (только прибор), аналоговый.
  • VERMASON 222642, Комплект для определения поверхностного сопротивления, цифровой.
  • VERMASON 222643, Измеритель поверхностного сопротивления (только прибор), цифровой.
  • VERMASON 225718, Комплект тестера поверхностного сопротивления.
  • VERMASON 225717, Тестер поверхностного сопротивления (только прибор).

Удельное сопротивление и сопротивление. Если требуется преобразовать сопротивление, полученное с помощью данного метода, в эквивалентное удельное сопротивление, выраженное в Ом на квадрат, нужно умножить полученное значение на 10. Коэффициент преобразования 10 был рассчитан исходя из геометрии электрода в собранном виде.

ПРИМЕЧАНИЕ: для ламинированных, либо металлизированных проводящими покрытиями материалов данный метод преобразования сопротивления в удельное сопротивление может давать неверные результаты. Этот факт следует учитывать в тех случаях, когда от использующих данную процедуру лиц требуется соблюдение требований, выраженных в Ом/квадрат.

Основные характеристики цилиндрического датчика (измерительного электрода), модель Vermason 222003:

  • Внешний (внутренний) диаметр датчика: 6 (3) см.
  • Сопротивление изоляции между датчиками: > 1х10E12 Ом при 500 В.
  • Сопротивление углеродных площадок датчика: < 100 Ом при низком тестовом напряжении.
  • Масса: 2,6 кг.
  • Габаритные размеры, см: 7 (диаметр) х 17 (высота) (включая Адаптер BNC/разъем типа «банан»).

Комплект поставки цилиндрического датчика (измерительного электрода), модель Vermason 222003:

  • Цилиндрический датчик (арт. 222002) – 1 шт.
  • Адаптер BNC/разъем типа «банан» – 1 шт.
  • Тестовые провода для разъема типа «банан» – 2 шт.
  • Транспортировочный кейс – 1 шт.
  • Сертификат калибровки - 1 шт.
  • Инструкция по эксплуатации на русском языке – 1 шт.

Калибровка цилиндрического датчика (измерительного электрода), модель Vermason 222003:

Цилиндрический датчик (измерительный электрод) калибруется в соответствии с действующими стандартами NIST. Vermason рекомендует проводить калибровку для всех средств контроля - не реже 1 раза в год.
